產品資訊　頂板鏈條配件

我們有各式各樣的輸送機週邊零件，例如專用鏈輪、托輥、塑膠軌道、定位環、鏈條導軌零件、框架支撐零件、產品導向零件和軸承單元。

有關每個附件的使用方法，請單擊下圖。

プラトップ<sup>®</sup>チェーン用アクセサリ
×
(可以通過拖動來移動)

鏈輪/角盤/轉盤

  • ·用途

    是將馬達的動力傳給鏈條的商品。

    請安裝在傳送帶的驅動軸上使用。

  • ·使用圖像

    鏈輪

    單擊放大

轉到列表

×
(可以通過拖動來移動)

惰輪/惰輪鏈輪

  • ·用途

    請安裝在傳送帶的從動軸上使用。

轉到列表

×
(可以通過拖動來移動)

分解連接工具

  • ·用途

    使用該工具可以輕鬆拆卸和重新連接頂板鏈條。

    關於適用商品請在商品頁面確認。

  • ·使用圖像

    TS型不鏽鋼頂板鏈條

    分解連接工具

    單擊放大

轉到列表

塑膠頂板鏈條配件清單

鏈型編號的適用附件

附件型號。


※單擊形狀編號以顯示詳細信息。單擊可放大尺寸圖。

鏈輪/角盤/轉盤

(點擊以顯示一覽表
。)		 適用鏈條格式 適用鏈條
間距
mm		 有效齒數/齒數
TTP　 TTP, TTPH, TTPH-P, TTP-P, TTPT 38.1 9½, 10½, 11½, 12½



鋼製鏈輪（底孔型）

支持軸孔加工服務
型號 齒數 作用歯數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑mm 類型

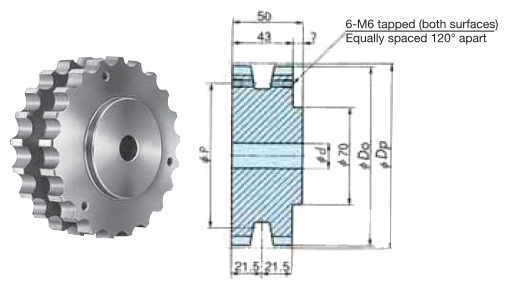

TTP912T 19 9½ 117.34 Φ18 Φ40 一體式
TTP1012T 21 10½ 129.26
TTP1112T 23 11½ 141.22
TTP1212T 25 12½ 153.20

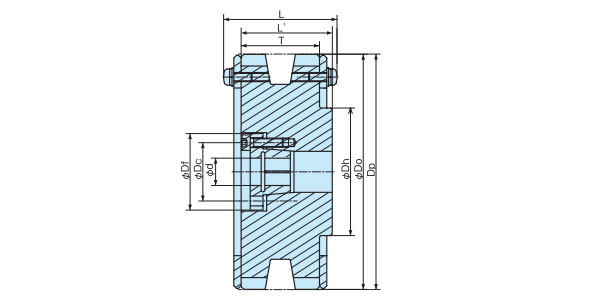

鋼制鏈輪 (鎖系列)
型號 齒數 作用歯數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TTP912T-S□□□□ 19 9½ 117.34 Φ15～Φ45 一體式
TTP1012T-S□□□□ 21 10½ 129.26
TTP1112T-S□□□□ 23 11½ 141.22
TTP1212T-S□□□□ 25 12½ 153.20
工程塑膠鏈輪
型號 實際歯數 作用歯數 節距圓直徑
mm		 軸孔尺寸
d
mm		 類型
TTP-21T■ 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40, Φ45 分割型
TTP-23T■ 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40, Φ45
TTP-25T■ 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40, Φ45, Φ50
×
(可以通過拖動來移動)
■工程塑膠鏈輪
型號齒數作用歯數節距圓直徑
mm		軸孔尺寸
mm		類型
TTP-21T25 21 10½ 129.26 Φ25 分割型
TTP-21T30 Φ30
TTP-21T35 Φ35
TTP-21T40 Φ40
TTP-21T45 Φ45
×
(可以通過拖動來移動)
■工程塑膠鏈輪
型號齒數作用歯數節距圓直徑
mm		軸孔尺寸
mm		類型
TTP-23T25 23 11½ 141.22 Φ25 分割型
TTP-23T30 Φ30
TTP-23T35 Φ35
TTP-23T40 Φ40
TTP-23T45 Φ45
×
(可以通過拖動來移動)
■工程塑膠鏈輪
型號齒數作用歯數節距圓直徑
mm		軸孔尺寸
mm		類型
TTP-25T25 25 12½ 153.20 Φ25 分割型
TTP-25T30 Φ30
TTP-25T35 Φ35
TTP-25T40 Φ40
TTP-25T45 Φ45
TTP-25T50 Φ50
TTPDH　 TTPDH, TTPDH-LBP 38.1 12½

型號 齒數 作用歯數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TP-C12295T-SPR 25 12½ 153.21 Φ40 分割型
TTPM　 TTPM 19.05 12, 14, 15, 19, 21, 23

型號 齒數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型

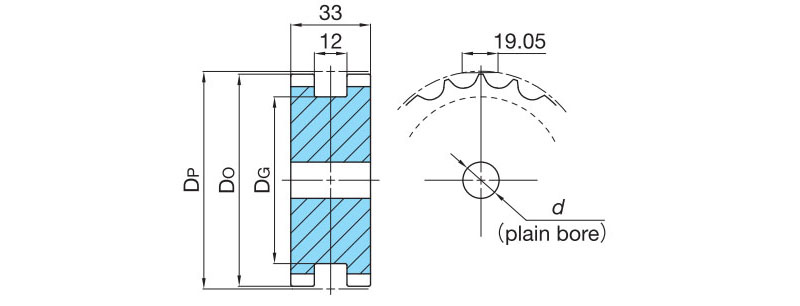

TTPM1200T 12 73.6 Φ15 Φ35 一體式
TTPM1400T 14 85.6 Φ40
TTPM1500T 15 91.6
TTPM1900T 19 115.7 Φ50
TTPM2100T 21 127.8
TTPM2300T 23 139.9
TPF　 TPF 38.1 9½, 10½, 11½, 12½


鋼製鏈輪（底孔型）

支持軸孔加工服務
型號 齒數 作用歯數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型
TPF912T 19 9½ 117.34 Φ18 Φ42 一體式
TPF1012T 21 10½ 129.26
TPF1112T 23 11½ 141.22
TPF1212T 25 12½ 153.20
鋼制鏈輪 (鎖系列)
型號 齒數 作用歯數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TPF912T-S□□□□ 19 9½ 117.34 Φ15～Φ35 一體式
TPF1012T-S□□□□ 21 10½ 129.26
TPF1112T-S□□□□ 23 11½ 141.22
TPF1212T-S□□□□ 25 12½ 153.20

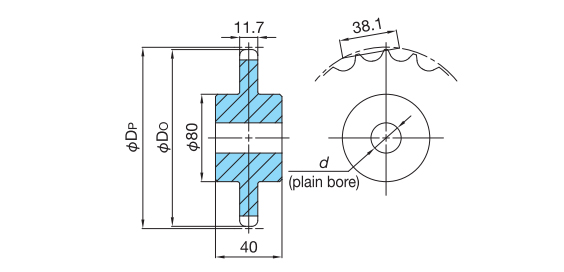

TP-OTD　 TP-OTD 38.1 10½, 11½

型號 齒數 作用歯數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型
TP-OTD1012T 21 10½ 129.2 Φ20 Φ40 一體式
TP-OTD1112T 23 11½ 141.2
TPS　 TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M 38.1 9, 9½, 10, 10½, 11, 11½, 12, 12½, 13



鋼製鏈輪（底孔型）

支持軸孔加工服務
型號 齒數 作用歯數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型

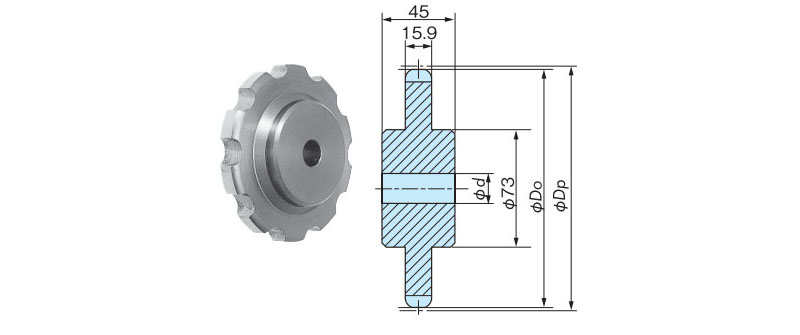

TTUP900T - 9 111.40 Φ18 Φ47 一體式
TTUP912T 19 9½ 117.34
TTUP1000T - 10 123.29
TTUP1012T 21 10½ 129.26
TTUP1100T - 11 135.23
TTUP1112T 23 11½ 141.22
TTUP1200T - 12 147.21
TTUP1212T 25 12½ 153.20
TTUP1300T - 13 159.20

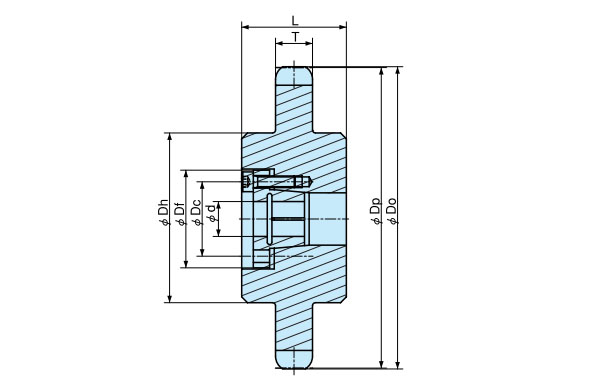

鋼制鏈輪 (鎖系列)
型號 齒數 作用歯數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TTUP900T-S□□□□ - 9 111.40 Φ15～Φ45 一體式
TTUP912T-S□□□□ 19 9½ 117.34
TTUP1000T-S□□□□ - 10 123.29
TTUP1012T-S□□□□ 21 10½ 129.26
TTUP1100T-S□□□□ - 11 135.23
TTUP1112T-S□□□□ 23 11½ 141.22
TTUP1200T-S□□□□ - 12 147.21
TTUP1212T-S□□□□ 25 12½ 153.20
TTUP1300T-S□□□□ - 13 159.20
工程塑膠鏈輪
型號 齒數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TTUP-12T■ 12 147.2 Φ25, Φ30, Φ35, Φ40, Φ45 分割型
×
(可以通過拖動來移動)
型號齒數節距圓直徑
mm		軸孔尺寸
mm		類型
TTUP-12T25 12 147.2 Φ25 分割型
TTUP-12T30 Φ30
TTUP-12T35 Φ35
TTUP-12T40 Φ40
TTUP-12T45 Φ45
TPSS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 9, 10, 11, 12, 13, 14, 15

型號 齒數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型

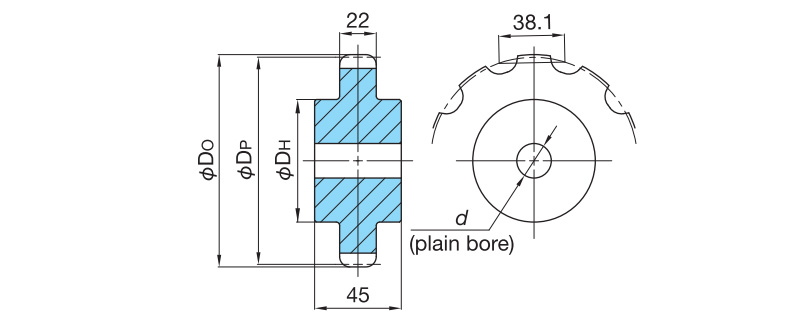

TPSS900T 9 114.4 Φ20 Φ35 一體式
TPSS1000T 10 123.3 Φ40
TPSS1100T 11 135.2
TPSS1200T 12 147.2
TPSS1300T 13 159.2
TPSS1400T 14 171.2
TPSS1500T 15 183.3

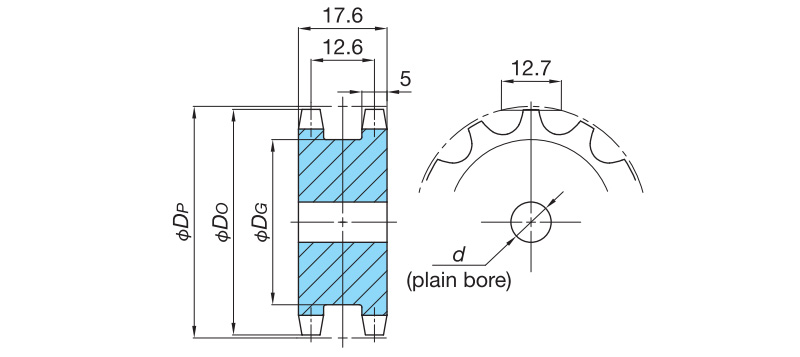

TTUPM　 TTUPM-P, TTUPM-PC 12.7 11, 13, 15

型號 齒數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑mm 類型
TTUPM1100T 11 45.1 Φ8 Φ20 一體式
TTUPM1300T 13 53.1 Φ25
TTUPM1500T 15 61.1 Φ30

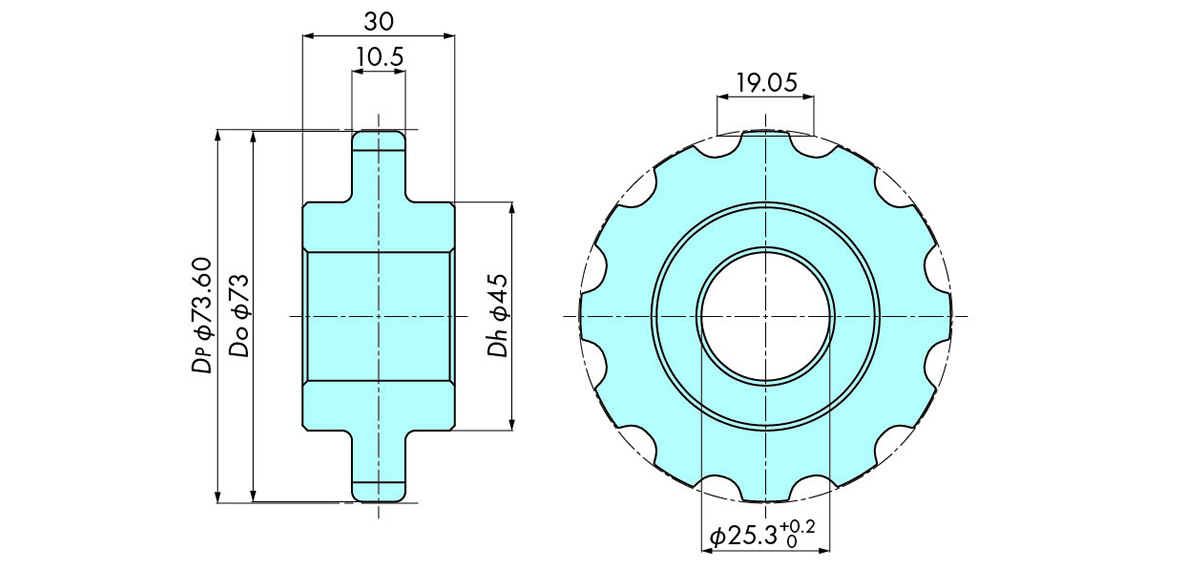

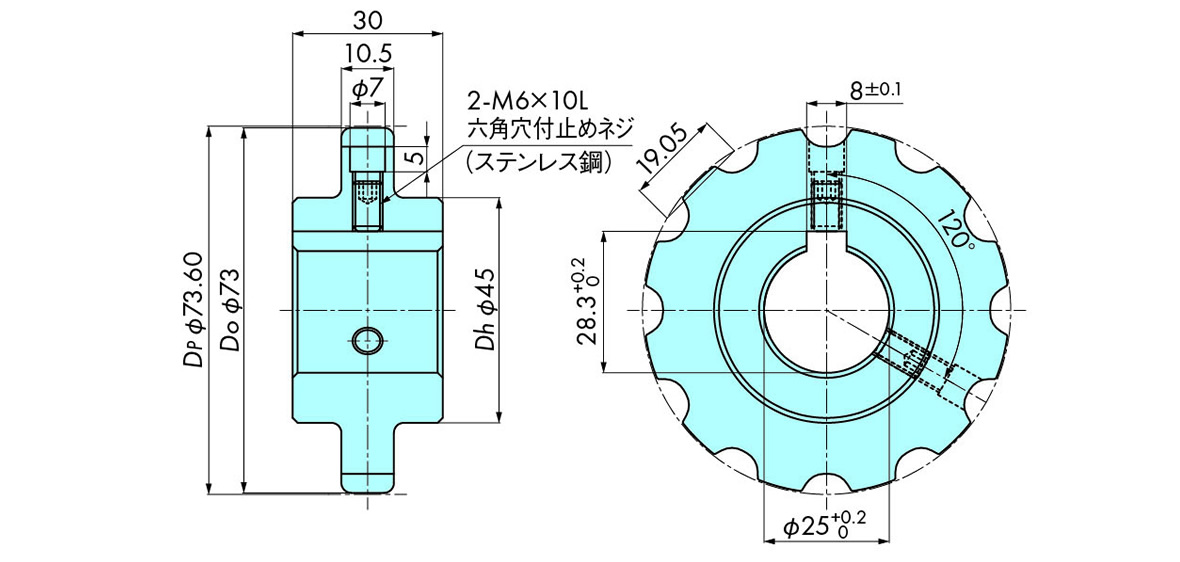

TPUMF-T　 TPUMF1200F-T, TPUMF1200-T, TPUMF1200-TB 19.05 12

型號 齒數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TPUMF1200T-25 12 73.60 Φ25 一體式
TPUS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 12

型號 齒數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TTP-C1211■T-SPR 12 147.2 Φ30, Φ40 分割型
×
(可以通過拖動來移動)
型號齒數節距圓直徑
mm		軸孔尺寸
mm		類型

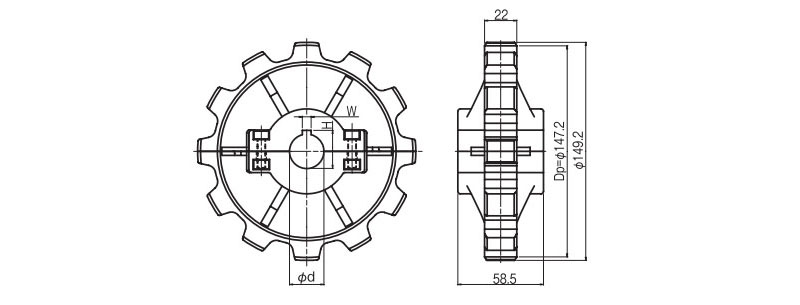

TP-C12115T-SPR 12 147.2 Φ30 分割型
TP-C12117T-SPR Φ40
TTUPS-H　 TTUPS-H 25.4 12, 16, 18, 21









分割形スプロケット(SW2500)
型號 齒數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
WT-SW2500-16T■ 16 130.20 Φ25, Φ30, Φ35, Φ40 分割型
WT-SW2500-18T■ 18 146.27 Φ25, Φ30, Φ35, Φ40
WT-SW2500-21T■ 21 170.40 Φ25, Φ30, Φ35, Φ40
×
(可以通過拖動來移動)

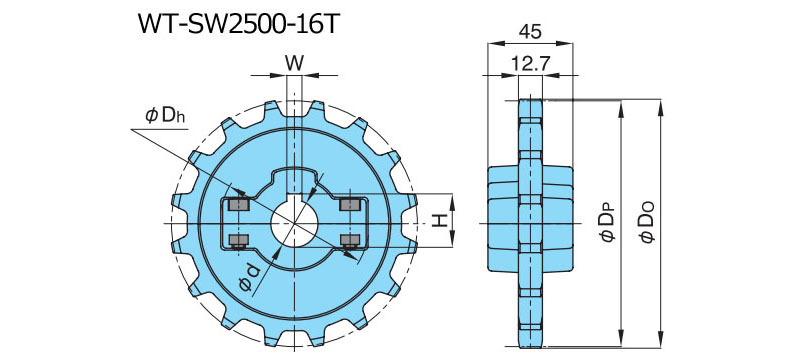

■分割式鏈輪 (SW2500)
型號齒數節距圓直徑
mm		軸孔尺寸
mm		類型
WT-SW2500-16T25 16 130.20 Φ25 分割型
WT-SW2500-16T30 Φ30
WT-SW2500-16T35 Φ35
WT-SW2500-16T40 Φ40
×
(可以通過拖動來移動)
■分割式鏈輪 (SW2500)
型號齒數節距圓直徑
mm		軸孔尺寸
mm		類型

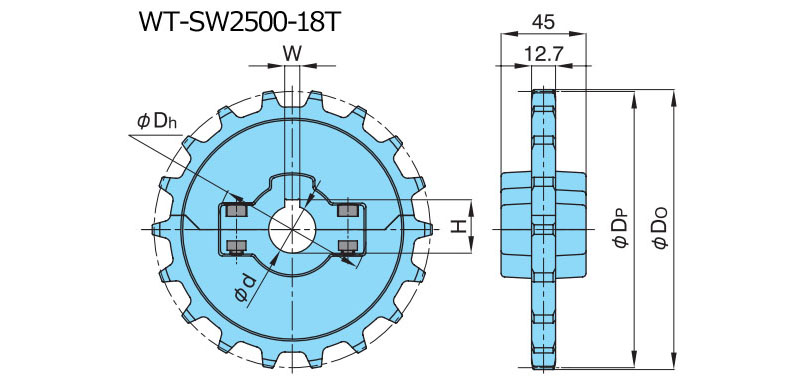

WT-SW2500-18T25 18 146.27 Φ25 分割型
WT-SW2500-18T30 Φ30
WT-SW2500-18T35 Φ35
WT-SW2500-18T40 Φ40
×
(可以通過拖動來移動)
■分割式鏈輪 (SW2500)
型號齒數節距圓直徑
mm		軸孔尺寸
mm		類型
WT-SW2500-21T25 21 170.40 Φ25 分割型
WT-SW2500-21T30 Φ30
WT-SW2500-21T35 Φ35
WT-SW2500-21T40 Φ40

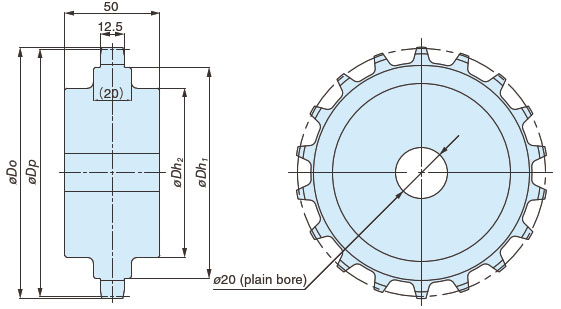

一體式鏈輪 (S2500)
型號 齒數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
WT-S2500-16T 16 130.20 可根據您的要求進行制作討論
。		 一體式
WT-S2500-18T 18 146.27
WT-S2500-21T 21 170.42
軸孔、鍵槽加工品
型號 齒數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
BT8H-12T■-CS 12 98.14 Φ25, Φ30 一體式

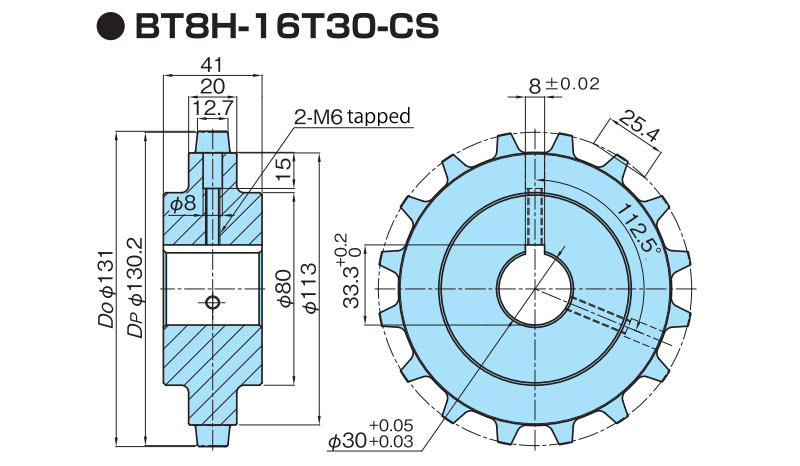

BT8H-16T30-CS 16 130.20 Φ30
×
(可以通過拖動來移動)
■軸孔、鍵槽加工品
型號齒數節距圓直徑
mm		軸孔尺寸
mm		類型
BT8H-12T25-CS 12 98.14 Φ25 一體式
BT8H-12T30-CS Φ30
底孔產品
型號 齒數 節距圓直徑
mm		 底孔
mm		 類型
BT8H-12T-CS 12 98.14 Φ15 一體式

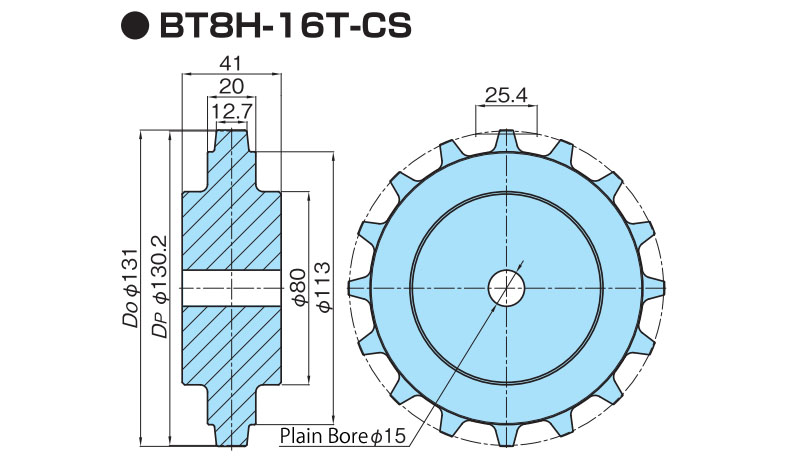

BT8H-16T-CS 16 130.20
TPUH-BO　 TPUH-BO 38.1 32

型號 齒數 外徑 軸孔尺寸
mm		 類型

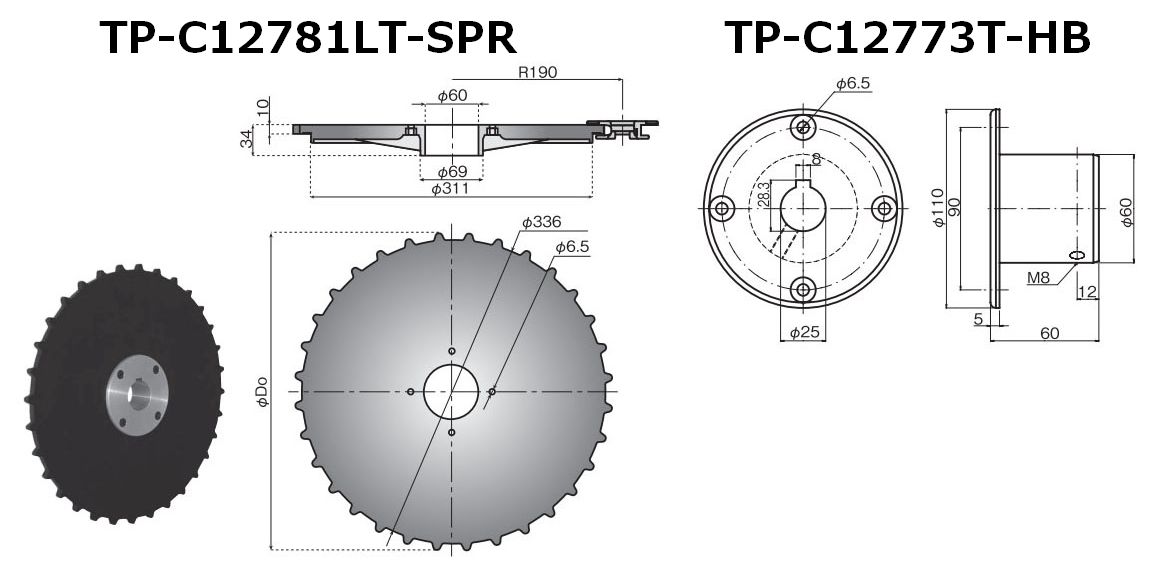

TP-C12781LT-SPR 32 352 Φ25 一體式
TPUSR　 TPUSR550, TPUSR550P, TPUSR826, TPUSR826P 31.75 15


鋼製鏈輪（底孔型）

支持軸孔加工服務
型號 齒數 節距圓直徑
mm		 軸孔尺寸
mm		 底孔
mm		 最大軸孔直徑
mm		 類型

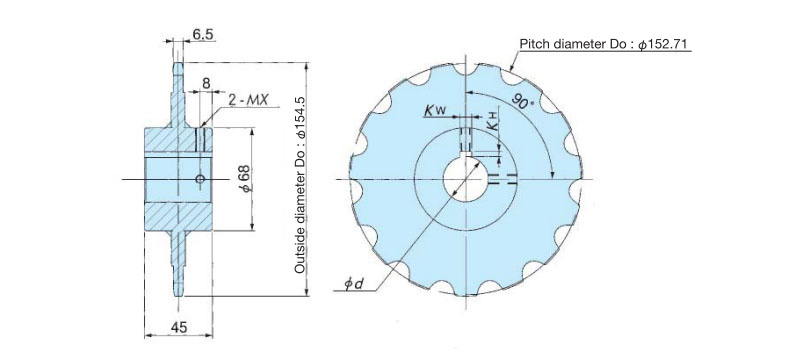

TPUSR1500T 15 152.71 Φ20～Φ45 Φ15.9 Φ45 一體式
TPUSR1500T-SS
鋼制鏈輪 (鎖系列)
型號 齒數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TPUSR1500T-S□□□□ 15 152.71 Φ15～Φ35 一體式
TP-UB36　 TP-UB36, TP-UB36P 36 11, 12, 13

型號 齒數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型

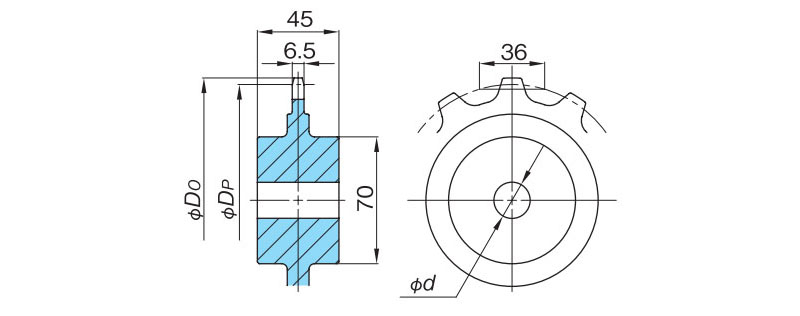

TP-UB1100T 11 127.8 Φ20 Φ40 一體式
TP-UB1200T 12 139.1
TP-UB1300T 13 150.4
TPUN　 TP-50UNS, TP-50UNS-D76, TPUN, TPUN535-LH, TPUN550-LH 50 8, 10, 12





工程塑膠鏈輪
型號 齒數 節距圓直徑
mm		 軸孔尺寸
mm		 類型

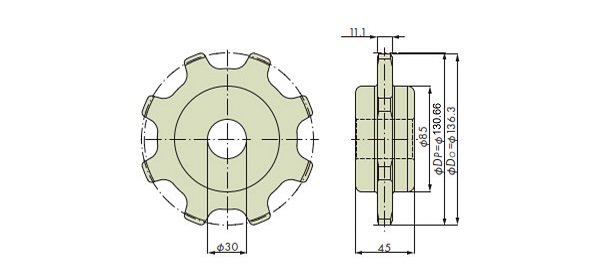

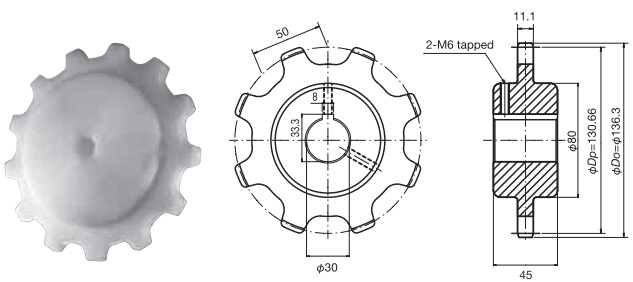

TP-C213959T-SPR 8 130.66 Φ30 一體式
TP-C213961T-SPR 10 161.8 Φ25

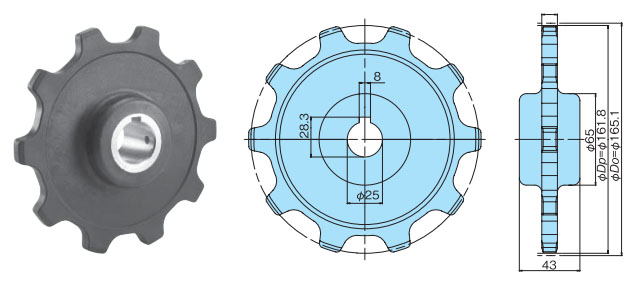

TP-C12721T-SPR
鋼製鏈輪（底孔型）

支持軸孔加工服務
型號 齒數 節距圓直徑
mm		 底孔
mm		 類型

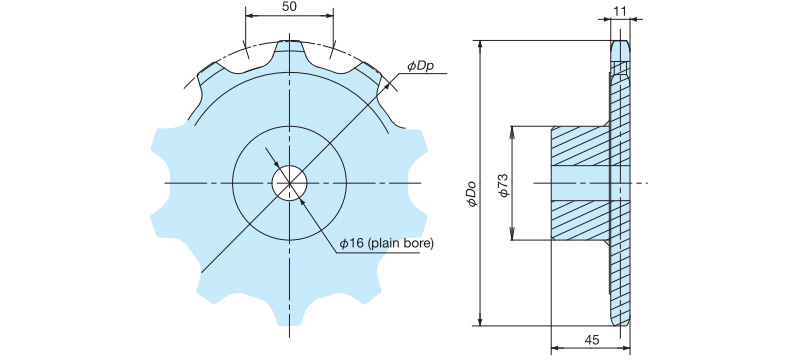

TPUN555-800TQ 8 130.6 Φ16 一體式
TPUN555-1000TQ 10 161.8
TPUN555-1200TQ 12 193.2
鋼制鏈輪 (鎖系列)
型號 齒數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TPUN555-800TQ-S□□□□■ 8 130.6 Φ15～Φ45 一體式
TPUN555-1000TQ-S□□□□■ 10 161.8
TPUN555-1200TQ-S□□□□■ 12 193.2

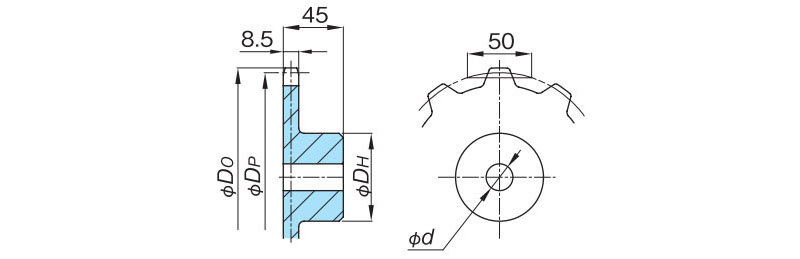

TP-50UN-T95　 TP-50UN-T95 50 8, 10, 12

型號 齒數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型
TP-50UNT-8T 8 130.6 Φ15 Φ40 一體式
TP-50UNT-10T 10 161.8 Φ20
TP-50UNT-12T 12 193.2

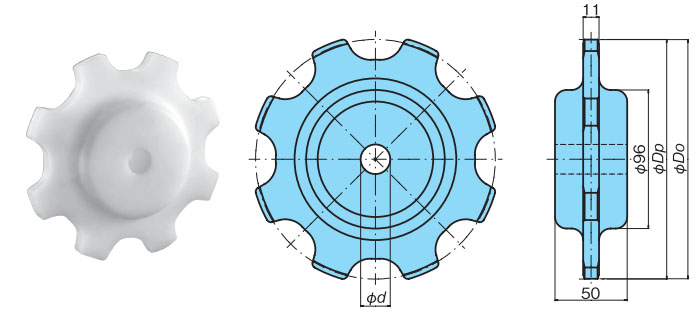

TPCC　 TPCC420, TPCC420-T 63.5 8, 10, 12

型號 齒數 節距圓直徑
mm		 底孔
mm		 類型
TP-C12326T-SPR 8 165.9 Φ23 一體式
TP-C12327T-SPR 10 205.5
TP-C12328T-SPR 12 245.3

預定從2026年7月開始變更部分型號的規格或停止銷售。
詳情請確認。

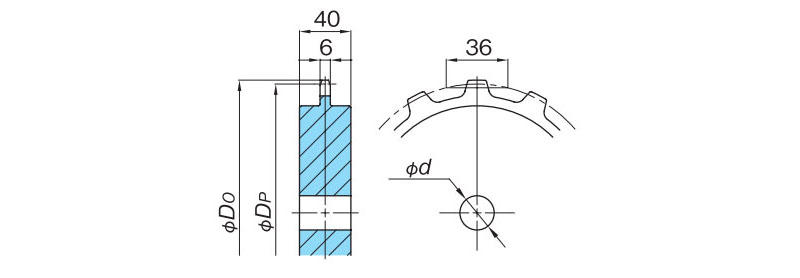

TP-36AK　 TP-36AK 36 11, 13, 15

型號 齒數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型
TP-36AK1100T 11 127.7 Φ20 Φ60 一體式
TP-36AK1300T 13 150.4
TP-36AK1500T 15 173.1
TP-30UTW-LAP　 TP-30UTW-LAP 30 15

型號 齒數 節距圓直徑
mm		 軸孔尺寸
mm		 類型

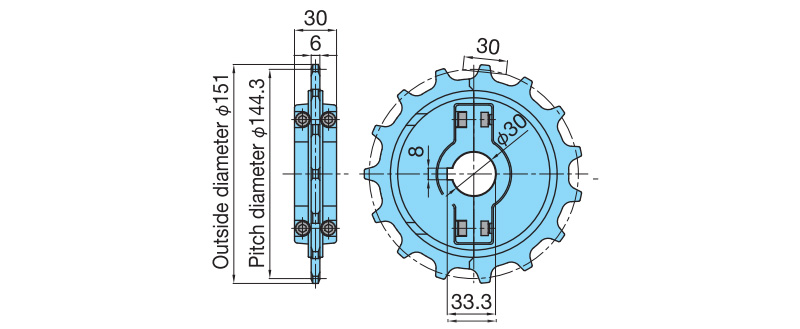

TP-SW30UT-15T30 15 144.3 Φ30 分割型
TP-36UTW-LAP　 TP-36UTW-LAP 36 13

型號 齒數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TP-36UT-13T 13 150.42 可根據您的要求進行制作討論
。		 一體式
TPRF2040　 TPRF2040 25.4 9½, 10½, 11½, 12, 12½


類型 材質 基本形式編號 作用歯數範圍
底孔產品 鋼 RF2040S-1B□T■ 9½～12½
不鏽鋼 RF2040S-1B□T-SS 9½～12½
工程塑膠 RF2040S-1B□T-P 9½～12½
配孔 鋼 RF2040S-1B□T-H～ 9½～12½
不鏽鋼 RF2040S-1B□T-SS-H～ 9½～12½
張緊鏈輪 S型 鋼 RF2040S-1B□T-S○○○○● 9½～12½
TPRF2060　 TPRF2060 38.1 9½, 10½, 11½, 12, 12½


類型 材質 基本形式編號 作用歯數範圍
底孔產品 鋼 RF2060S-1B□T■ 9½～12½
不鏽鋼 RF2060S-1B□T-SS 9½～12½
工程塑膠 RF2060S-1B□T-P 9½～12½
配孔 鋼 RF2060S-1B□T-H～ 9½～12½
不鏽鋼 RF2060S-1B□T-SS-H～ 9½～12½
張緊鏈輪 S型 鋼 RF2060S-1B□T-S○○○○● 9½～12½
TORP/TOSP　 TO, TORP/TOSP 76.2 11, 31

TOR・TORP
型號 齒數 作用歯數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型
TOR1100T 11 11 270.47 Φ23 Φ45 一體式
TOS・TOSP
型號 齒數 作用歯數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型
TOS1013T 31 10⅓ 254.59 Φ23 Φ45 一體式
ST　 ST-NP, ST-SS 9.525, 12.70, 15.875 10～

型號 齒數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型
RS35-1B■TQ-R 13～21 39.80～63.91 Φ9.5, Φ12.7 Φ12～Φ30 一體式
RS40-1B■TQ-R 10～22 41.10～89.24 Φ9.5, Φ12.7 Φ12～Φ47
RS50-1B■TQ-R 10～18 51.37～91.42 Φ9.5, Φ12.7 Φ16～Φ46
上表以上的齒數可使用RS鏈輪B型。
不鏽鋼規格時也相同。
×
(可以通過拖動來移動)
型號齒數節距圓直徑
mm		底孔
mm		最大軸孔直徑類型
RS35-1B13TQ-R 13 39.80 Φ9.5 Φ12 一體式
RS35-1B14TQ-R 14 42.81 Φ15
RS35-1B15TQ-R 15 45.80 Φ16
RS35-1B16TQ-R 16 48.82 Φ19
RS35-1B17TQ-R 17 51.84 Φ20
RS35-1B18TQ-R 18 54.85 Φ12.7 Φ23
RS35-1B19TQ-R 19 57.87 Φ26
RS35-1B20TQ-R 20 60.89 Φ28
RS35-1B21TQ-R 21 63.91 Φ30
×
(可以通過拖動來移動)
型號齒數節距圓直徑
mm		底孔
mm		最大軸孔直徑類型
RS40-1B10TQ-R 10 41.10 Φ9.5 Φ12 一體式
RS40-1B11TQ-R 11 45.08 Φ15
RS40-1B12TQ-R 12 49.07 Φ17
RS40-1B13TQ-R 13 53.07 Φ12.7 Φ20
RS40-1B14TQ-R 14 57.07 Φ23
RS40-1B15TQ-R 15 61.08 Φ26
RS40-1B16TQ-R 16 65.10 Φ28
RS40-1B17TQ-R 17 69.12 Φ32
RS40-1B18TQ-R 18 73.14 Φ35
RS40-1B19TQ-R 19 77.16 Φ38
RS40-1B20TQ-R 20 81.18 Φ41
RS40-1B21TQ-R 21 85.21 Φ45
RS40-1B22TQ-R 22 89.24 Φ47
×
(可以通過拖動來移動)
型號齒數節距圓直徑
mm		底孔
mm		最大軸孔直徑類型
RS50-1B10TQ-R 10 51.37 Φ9.5 Φ16 一體式
RS50-1B11TQ-R 11 56.35 Φ12.7 Φ20
RS50-1B12TQ-R 12 61.34 Φ23
RS50-1B13TQ-R 13 66.34 Φ27
RS50-1B14TQ-R 14 71.34 Φ31
RS50-1B15TQ-R 15 76.35 Φ35
RS50-1B16TQ-R 16 81.37 Φ38
RS50-1B17TQ-R 17 86.39 Φ43
RS50-1B18TQ-R 18 91.42 Φ46
RT　 RT-SS, ST-NP, ST-SS 9.525, 12.70, 15.875, 19.05 13～

型號 齒數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型
RS35-1B□TQ-R 14～21 42.81～63.91 Φ9.5, Φ12.7 Φ15～Φ30 一體式
RS40-1B□TQ-R 13～22 53.07～89.24 Φ12.7 Φ20～Φ47
RS50-1B□TQ-R 14～18 71.34～91.42 Φ12.7 Φ31～Φ46
上表以上的齒數可使用RS鏈輪B型。
RT600型可使用RS鏈輪B型的12T以上款式。
不鏽鋼規格時也相同。
×
(可以通過拖動來移動)
型號齒數節距圓直徑
mm		底孔
mm		最大軸孔直徑類型
RS35-1B14TQ-R 14 42.81 Φ9.5 Φ15 一體式
RS35-1B15TQ-R 15 45.80 Φ16
RS35-1B16TQ-R 16 48.82 Φ19
RS35-1B17TQ-R 17 51.84 Φ20
RS35-1B18TQ-R 18 54.85 Φ12.7 Φ23
RS35-1B19TQ-R 19 57.87 Φ26
RS35-1B20TQ-R 20 60.89 Φ28
RS35-1B21TQ-R 21 63.91 Φ30
×
(可以通過拖動來移動)
型號齒數節距圓直徑
mm		底孔
mm		最大軸孔直徑類型
RS40-1B13TQ-R 13 53.07 Φ12.7 Φ20 一體式
RS40-1B14TQ-R 14 57.07 Φ23
RS40-1B15TQ-R 15 61.08 Φ26
RS40-1B16TQ-R 16 65.10 Φ28
RS40-1B17TQ-R 17 69.12 Φ32
RS40-1B18TQ-R 18 73.14 Φ35
RS40-1B19TQ-R 19 77.16 Φ38
RS40-1B20TQ-R 20 81.18 Φ41
RS40-1B21TQ-R 21 85.21 Φ45
RS40-1B22TQ-R 22 89.24 Φ47
×
(可以通過拖動來移動)
型號齒數節距圓直徑
mm		底孔
mm		最大軸孔直徑類型
RS50-1B14TQ-R 14 71.34 Φ12.7 Φ31 一體式
RS50-1B15TQ-R 15 76.35 Φ35
RS50-1B16TQ-R 16 81.37 Φ38
RS50-1B17TQ-R 17 86.39 Φ43
RS50-1B18TQ-R 18 91.42 Φ46
TPU-USR專用
圓角圓盤　 		TPU-USR 38.1

用途 型號
承運方、回程方 TPU826USR-CD-R190

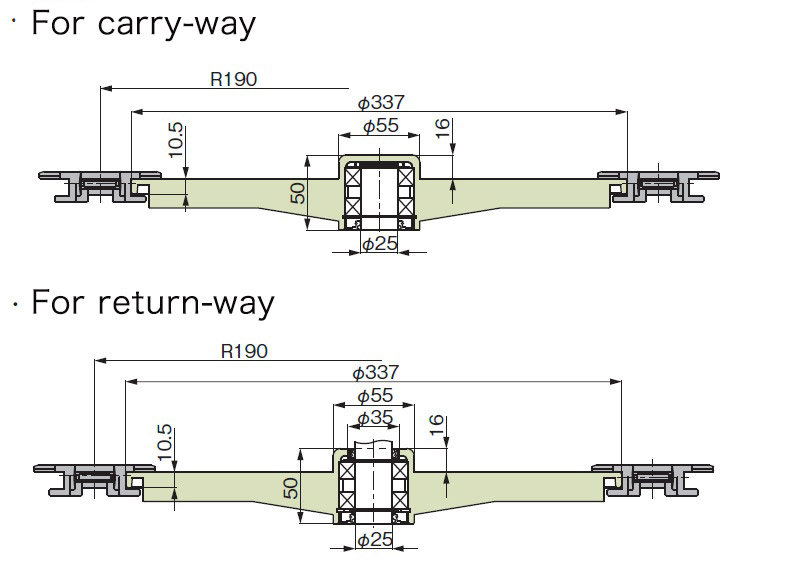

TPUH-BO專用
圓角圓盤　 		TPUH-BO 38.1

用途 型號
運輸側 TP-C12779T-CD
回程用 TP-C12777T-CD

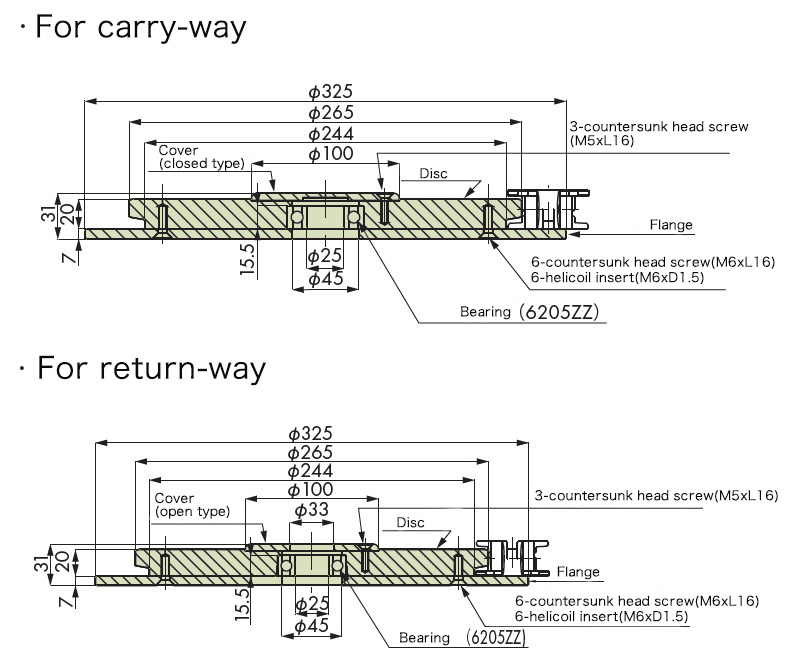

TPUSR550專用
圓角圓盤　 		TPUSR550, TPUSR550P 38.1

用途 型號
運輸側 TPUSR550-CD-R150C
回程用 TPUSR550-CD-R150R

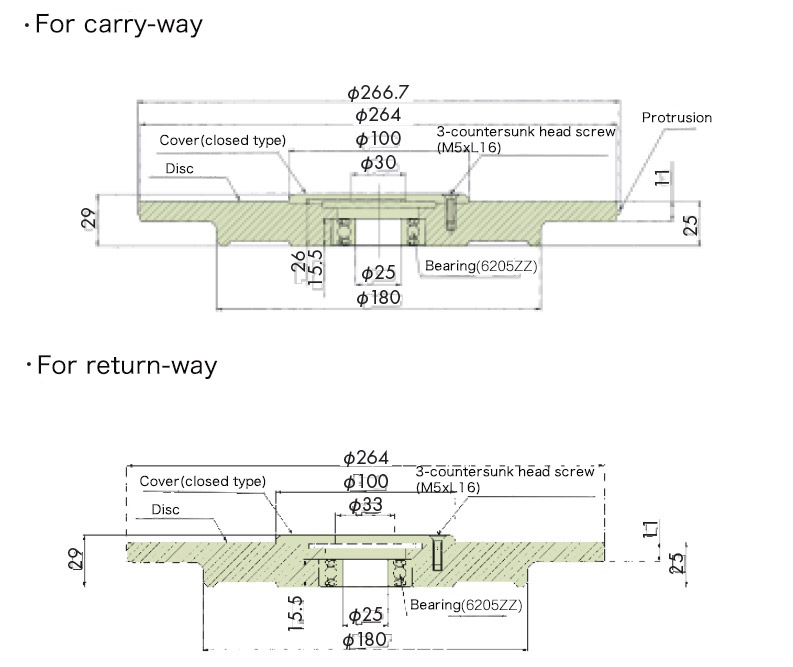

TPUSR826專用
圓角圓盤　 		TPUSR826, TPUSR826P 38.1

用途 型號
運輸側 TPUSR826-CD-R150C
回程用 TPUSR826-CD-R150R

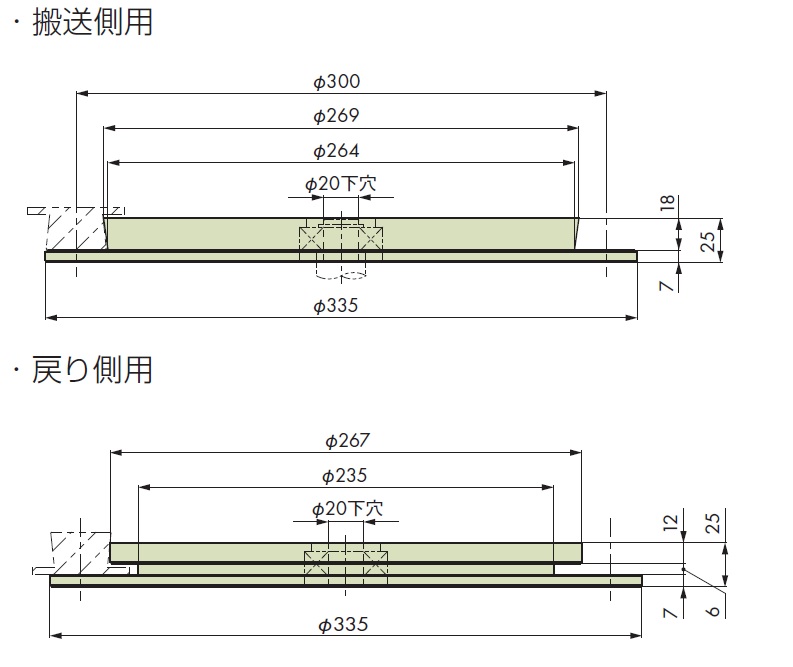

TP-UB36專用
轉盤　 		TP-UB36, TP-UB36P 36

用途 型號
進給側 TP-UB36TW-D
返回側 TP-UB36TW-R

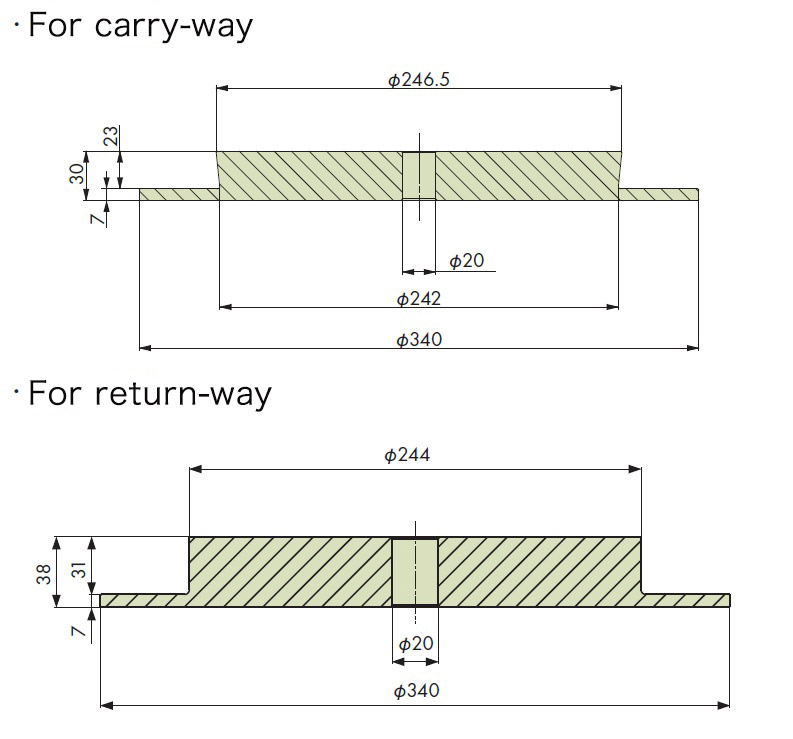

TP-50UNS/TPUN專用
角盤　 		TP-50UNS, TPUN 50

用途 型號
運輸側 TPUN555-CD-R150C
回程用 TPUN555-CD-R150R

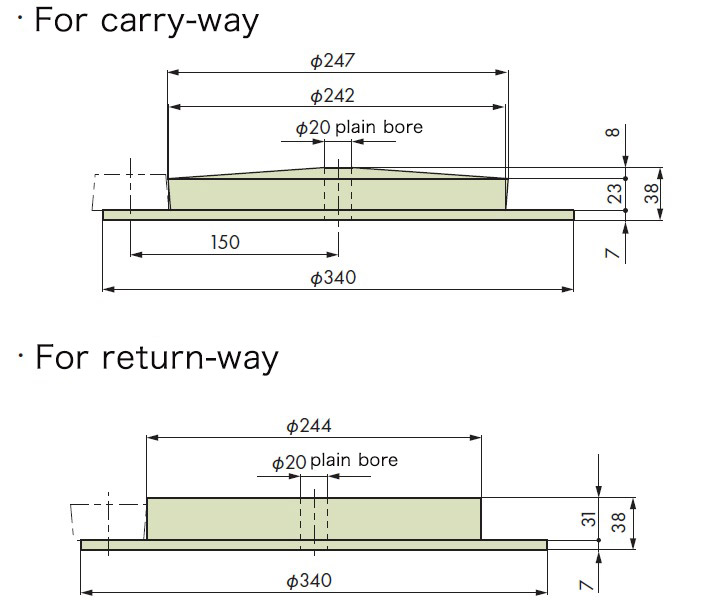

TP-50UNS專用
轉盤　 		TP-50UNS 50

類型 用途 型號
機械加工產品 進給側 TP-50UNST1
返回側 TP-50UNST2
TPUN-LH專用
圓角圓盤　 		TPUN535-LH, TPUN550-LH 50

用途 型號
運輸側 TP-C12723T-CD
回程用 TP-C12725T-CD

惰輪/惰輪鏈輪

(點擊以顯示一覽表
。)		 適用鏈條格式 適用鏈條
間距
mm		 相應齒數
TTP　 TPF, TPH, TP-OTD, TPS, TPS-P, TT, TTP, TTPH, TTPH-P, TTP-P, TTPT, TTU, TTUP, TTUPH, TTUPM838H, TTUP-P, TTUPS-H 25.4, 38.1 21, 23, 25

型號 等效的實際歯數 外徑
mm		 軸孔尺寸
mm		 類型
TP-IW1221-25-RY 21 130.0 Φ25.3 分割型
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3
TP-IW1223-25-RY 23 142.5 Φ25.3 分割型
TP-IW1223-30-RY Φ30.3
TP-IW1223-35-RY Φ35.3
TP-IW1223-40-RY Φ40.3
TP-IW1225-25-RY 25 154.8 Φ25.3 分割型
TP-IW1225-30-RY Φ30.3
TP-IW1225-35-RY Φ35.3
TP-IW1225-40-RY Φ40.3
TTPDH　 TTPDH, TTPDH-LBP 38.1 25

型號 等效的實際歯數 外徑
mm		 軸孔尺寸
mm		 類型
TP-C121646T-IW 25 155 Φ35 一體式
TPS　 TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M 38.1 12

型號 等效的實際歯數 外徑
mm		 軸孔尺寸
mm		 類型
TP-C12404T-IW 12 147 Φ30 分割型
TPUMF-T　 TPUMF1200F-T, TPUMF1200-T, TPUMF1200-TB 19.05 12

型號 齒數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TPUMF1200T-25-IW 12 73.60 Φ25.3 一體式
TPUS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 12

型號 齒數 外徑
mm		 軸孔尺寸
mm		 類型
TP-C121■T-IW 12 149.2 Φ30, Φ40 分割型
×
(可以通過拖動來移動)
型號齒數節距圓直徑
mm		軸孔尺寸
mm		類型

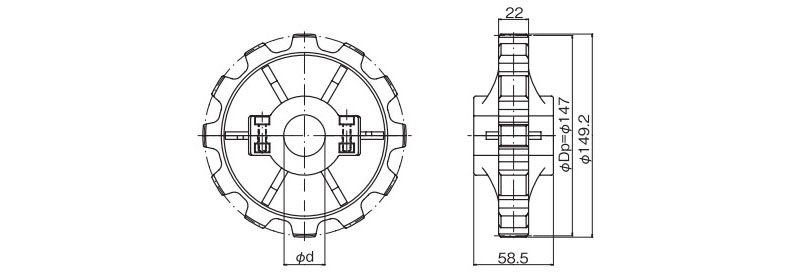

TP-C12120T-IW 12 149.2 Φ30 分割型
TP-C12122T-IW Φ40
TP-UB36　 TP-UB36 36 11, 12, 13

型號 等效的實際歯數 外徑
mm		 底孔
mm		 類型

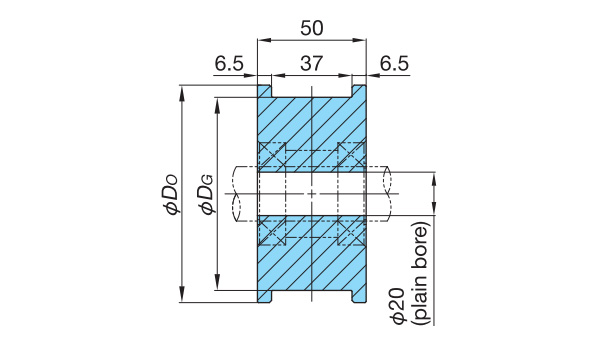

TP-IW36UB1100T 11 112 Φ20 一體式
TP-IW36UB1200T 12 124
TP-IW36UB1300T 13 136
TPUN　 TP-50UNS, TP-50UNS-D76, TPUN, TPUN535-LH, TPUN550-LH 50 8, 10


型號 齒數 外徑
mm		 軸孔尺寸
mm		 類型
TP-C12737T-IW 8 136.3 Φ30 一體式

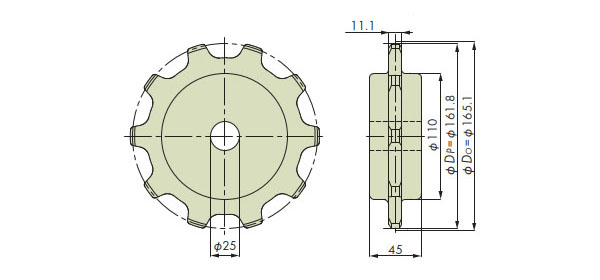

TP-C12741T-IW 10 165.1 Φ25
TP-50UNS　 TP-50UNS, TPUN 50 10

型號 等效的實際歯數 外徑
mm		 軸孔尺寸
mm		 類型
TP-IW50UNS10-■ 10 157.0 Φ30.5, Φ40.5 分割型
×
(可以通過拖動來移動)
型號等效的實際歯數外徑
mm		軸孔尺寸
mm		類型
TP-IW50UNS10-30 10 157.0 Φ30.5 分割型
TP-IW50UNS10-40 Φ40.5
TP-30UTW-LAP　 TP-30UTW-LAP 30 15


型號 等效的實際歯數 外徑
mm		 底孔
mm		 類型

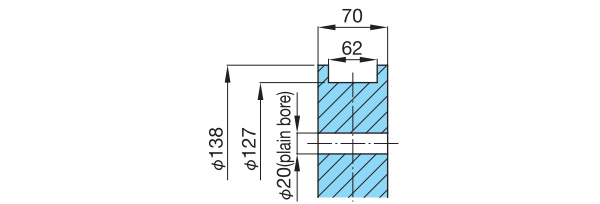

TP-IW30UTW-15T20 15 138.0 Φ20 一體式
型號 等效的實際歯數 外徑
mm		 底孔
mm		 類型

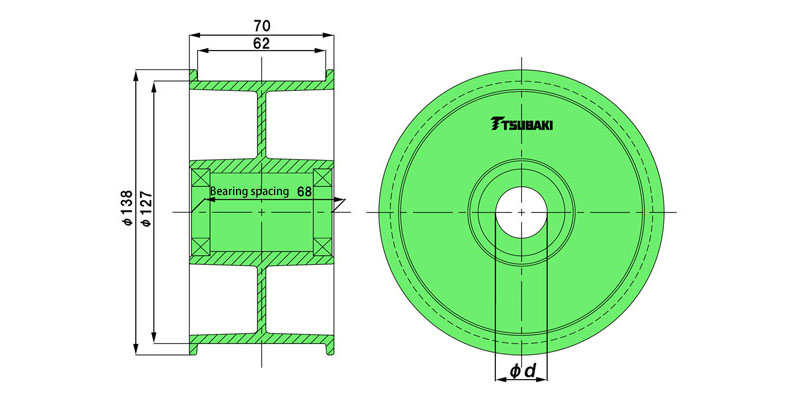

TP-IWB30UTW-15T25 15 138.0 Φ25 一體式
TP-36UTW-LAP　 TP-36UTW-LAP 36 13

型號 等效的實際歯數 外徑
mm		 底孔
mm		 類型
TP-IW36UTW-13T 13 137 可根據您的要求進行制作討論
。		 一體式

分解連接工具

配件名稱
(點擊以顯示一覽表
。)		 適用鏈條編號
分解連接工具　 TTP, TPS, TPU, TTUP


適用鏈條 型號 用途
TTP826, TTP1143 TTP-KV-AST 分解、連結
TPS, TTUP, TPU826-KV TPS-TPU-KV-AST 分解、連結
