端部配件
- 懸掛裝置等使用的端頭螺栓和連結鏈節
- 透過將其連接到RS滾子鏈條端末，可以實現可靠的懸掛裝置。
- 它的強度等於或大於RS滾子鏈條，並且與鏈條有適當的間隙連接，使其能夠充分展現RS滾子鏈條的性能。
| ※ | CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 有關 CAD 資料及 PARTcommunity 的相關諮詢，請洽詢 CADENAS Web2CAD。 【CADENAS Web2CAD 股份有限公司】聯絡方式請參閱此處（外部網站）。 |
產品目錄、使用說明書

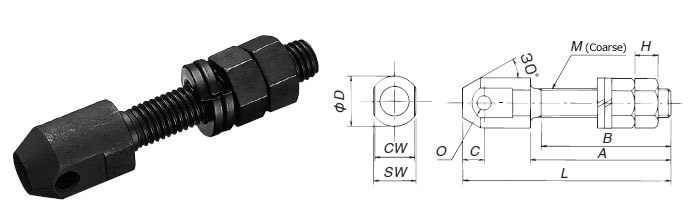

端螺栓（用於RS滾子鏈條）
用於將鏈條固定到設備上的螺栓。
品種
單擊放大
| 型號 | 適用鏈條 | L mm |
A mm |
B mm |
C mm |
M mm |
O mm |
D mm |
CW mm |
SW mm |
H mm |
概略質量 kg |
DXF數據 3DCAD數據 |
標準価格 | 交貨期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS40EB | RS40-1 | 61.0 | 41.5 | 38 | 6.0 | M8 | 4.00 | 15 | 11.2 | 13.0 | 6.5 | 0.04 | DXF・3DCAD | お問合せください | お問合せください |
| RS50EB | RS50-1 | 72.5 | 48.5 | 44 | 7.5 | M10 | 5.12 | 19 | 13.8 | 17.0 | 8.0 | 0.07 | DXF・3DCAD | お問合せください | お問合せください |
| RS60EB | RS60-1 | 89.1 | 60.0 | 55 | 9.1 | M12 | 5.99 | 21 | 17.8 | 19.0 | 10.0 | 0.12 | DXF・3DCAD | お問合せください | お問合せください |
| RS80EB | RS80-1 | 117.1 | 79.0 | 73 | 12.1 | M16 | 7.98 | 28 | 22.6 | 24.0 | 13.0 | 0.27 | DXF・3DCAD | お問合せください | お問合せください |
| RS100EB | RS100-1 | 145.1 | 98.0 | 91 | 15.1 | M20 | 9.58 | 34 | 27.5 | 30.0 | 16.0 | 0.51 | DXF・3DCAD | お問合せください | お問合せください |
| RS120EB | RS120-1 | 173.1 | 117.0 | 108 | 18.1 | M24 | 11.15 | 40 | 35.5 | 35.5 | 19.0 | 0.86 | DXF・3DCAD | お問合せください | お問合せください |
註
1. SW尺寸是搭配寬板手0面尺寸設計。
2. 螺帽依照舊 JIS B1181（1 型）製造，彈簧墊圈依照 JIS B1251 製造。
3. 它經過黑色氧化處理。
末端螺栓專用連結鏈節（用於RS滾子鏈條）
連接鏈條的末端和端螺栓。
品種
單擊放大
| 型號 | 適用鏈條 | P mm |
H mm |
D mm |
T mm |
L1 mm |
L2 mm |
概略質量 kg |
DXF數據 3DCAD數據 |
標準価格 | 交貨期 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RS40EB-JL | RS40-1 | 12.70 | 12.0 | 3.97 | 2.0 | 8.8 | 10.2 | 0.01 | DXF・3DCAD | お問合せください | お問合せください |
| RS50EB-JL | RS50-1 | 15.875 | 15.0 | 5.09 | 2.4 | 10.7 | 12.3 | 0.02 | DXF・3DCAD | お問合せください | お問合せください |
| RS60EB-JL | RS60-1 | 19.05 | 18.1 | 5.96 | 3.2 | 13.95 | 16.05 | 0.04 | DXF・3DCAD | お問合せください | お問合せください |
| RS80EB-JL | RS80-1 | 25.40 | 24.0 | 7.94 | 4.0 | 17.45 | 20.05 | 0.09 | DXF・3DCAD | お問合せください | お問合せください |
| RS100EB-JL | RS100-1 | 31.75 | 28.6 | 9.54 | 4.8 | 20.95 | 23.65 | 0.156 | DXF・3DCAD | お問合せください | お問合せください |
| RS120EB-JL | RS120-1 | 38.10 | 34.4 | 11.11 | 5.6 | 26.05 | 29.55 | 0.264 | DXF・3DCAD | お問合せください | お問合せください |
註意
1.若有側向力作用の疑慮時，請使用F形連結鏈節。
2.關於形狀不同的連接件、末端連接件，請與我們聯係。
操作注意事項
請使用椿本RS滾子鏈條或超級鏈條。
本產品不能與免加油傳動鏈條、強力鏈條、超級H鏈條或超強鏈條一起使用。
RS滾子鏈條不得使用M型連結鏈節或過渡鏈節。
連接超級鏈條和端螺栓時，請務必使用 F 型連結鏈節。
- 安裝端螺栓和RS滾子鏈條時，請事先在連結鏈節的銷軸表面塗抹潤滑脂。
另外，請確保鏈條安裝方式能夠防止扭曲或其他安裝缺陷。
• 確保端部螺栓的安裝方式能防止施加彎曲負荷。
請勿使端螺栓的螺紋部分或頭部受到衝擊或變形。
出於安全考慮，請定期拆卸、檢查和潤滑設備。
