大型輸送機鏈輪配孔孔

製品写真
  • 此鏈輪專為大型输送鏈條設計。
  • 配孔是指有成品軸孔的成品。
  • 送貨後馬上就可以使用。
  • 因為將加工內容符號化了，所以只用型號就能簡單安排。

バナー画像

特性

  • ·軸孔加工及鍵槽加工內容以商品名進行編碼，可正確傳達客戶安排的內容。
  • ·軸孔、鍵槽、螺絲孔等已加工完成，客人到達後可直接使用。
  • -您可以選擇Checker's eye選項，讓您一眼就能看到牙齒的使用極限。

產品目錄、使用說明書

型號表示例

RF17200S12T-BW1 Q - H 090 N - J 25 D3 M16 - H1 - L2 -E
|
本體型號		 ｜
｜
｜
｜		 |
軸孔公差
H:H8		 ｜
｜
｜
｜
｜
｜
｜		 |
軸孔倒角
N:椿本標準
A:C1
B:C2
C:C3		 ｜
｜
｜
｜		 |
鍵槽公差		 ｜
｜
｜
｜		 ｜
螺絲孔尺寸		 |
並列符號
(2)		 |
塗裝符號
(3)		 ｜
｜
｜
｜
齒頂硬化
N：無齒頂硬化
Q：齒頂硬化		 鍵槽公差
W:無鍵槽
J:新JISJs9
P:新JISP9
E:舊JISE9		 螺絲孔加工規格
(1)		 Checker's eye
無標記：無
E：Checker's eye
軸孔直徑
mm

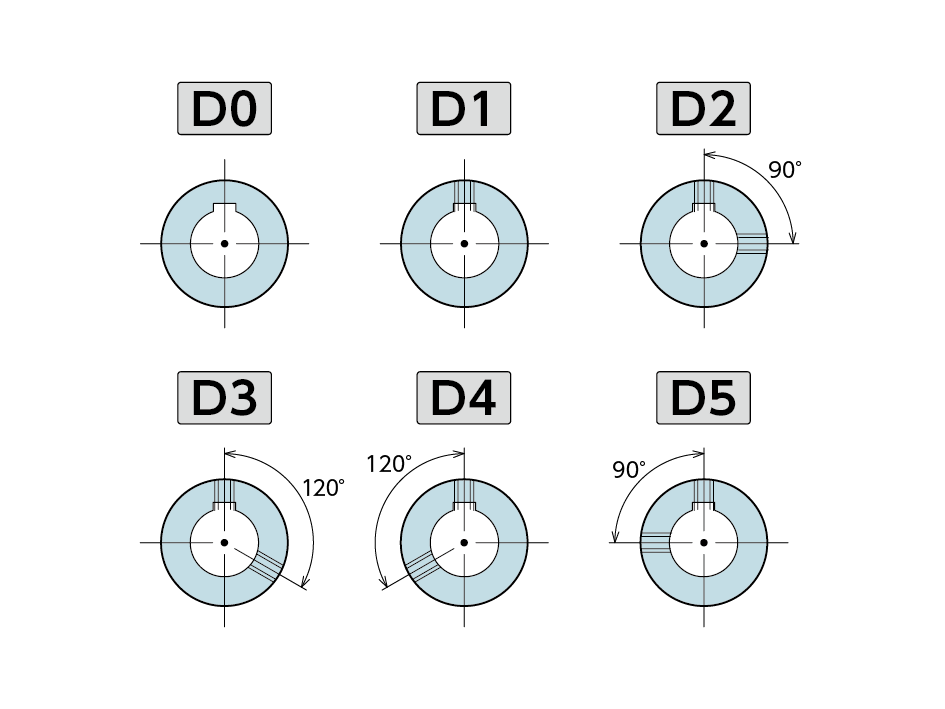

(1) 攻絲孔加工規格 (2) 並列符號*2個為一組

* H1 和 H3 並聯使用的接頭佈置方式為
半數對稱，所以D4和D5不能被選中。
（參見平行符號圖）
  • H0:無
  • H1:輪轂安裝方向:內-內
  • H2:輪轂安裝方向:同方向
  • H3:輪轂安裝方向:外-外
  • ※並列使用時，同軸使用2個鏈輪時，
    按指定的安裝方向對準鍵槽位置進行加工。
  • ※輪轂的安裝方向請從下圖3的圖案中選擇。

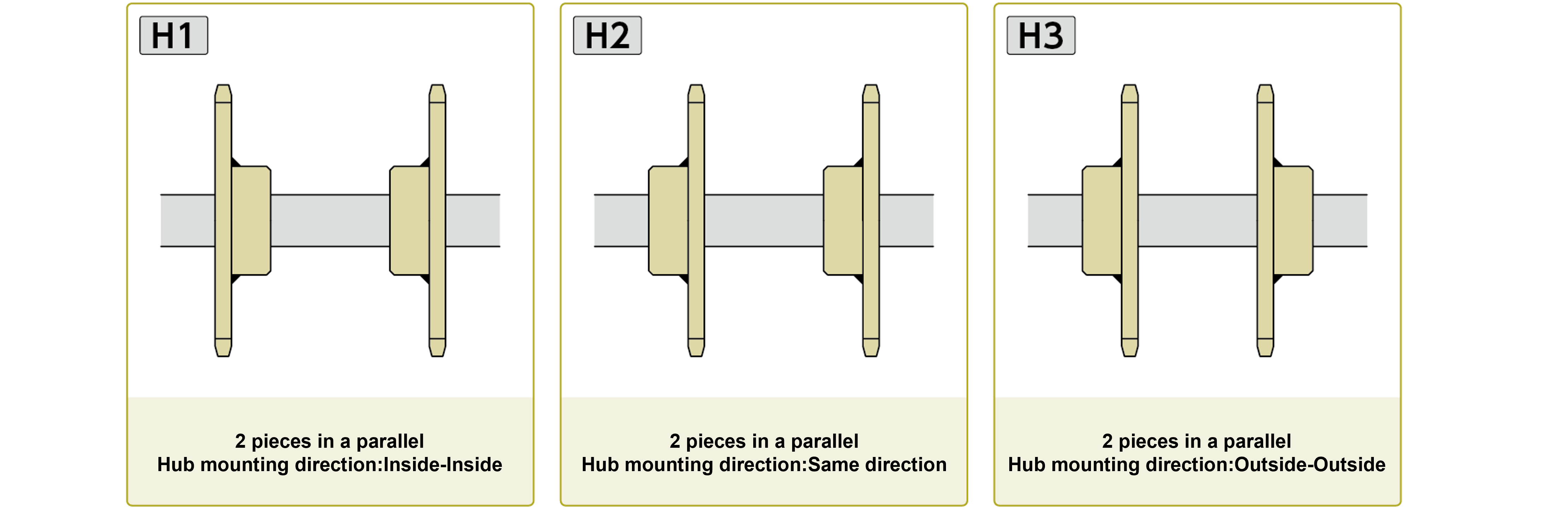

輪轂安裝方向示意圖

輪轂安裝方向示意圖

*對於 H1 和 H3，半數對稱。

半數對稱

平行使用的一般鏈輪對稱加工攻絲佈置。

示例:□□□對於D2M16-H1-L0
1個為D2 (在按鍵上和右側90°)，另1個為D5 (在按鍵上和左側90°)

半數對稱
(3) 塗裝符號
L0 無塗裝 (塗防銹油)
L1 噴漆 (標準品噴漆色)
L2 漆（Checker's eye漆顏色）
塗装記号

商品一覽表

米製節距

型號 R滾子 F滾子 S滾子
齒數 齒數 齒數
6 8 10 12 6 8 10 12 6 8 10 12
RF03075 ● ● ● ● ● ● ● ● ● ● ● ●
RF03100 ● ● ● ● ● ● ● ● ● ● ● ●
RF05075 - - - - - - - - - ● ● ●
RF05100 ● ● ● ● ● ● ● ● ● ● ● ●
RF05125 ● ● ● ● ● ● ● ● ● ● ● ●
RF05150 ● ● ● ● ● ● ● ● ● ● ● ●
RF08125 ● ● ● ● ● ● ● ● ● ● ● ●
RF08150 ● ● ● ● ● ● ● ● ● ● ● ●
RF10100 ● ● ● ● - - - - ● ● ● ●
RF10125 ● ● ● ● ● ● ● ● ● ● ● ●
RF10150 ● ● ● ● ● ● ● ● ● ● ● ●
RF12200 ● ● ● ● ● ● ● ● ● ● ● ●
RF12250 ● ● ● ● ● ● ● ● ● ● ● ●
RF17200 ● ● ● ● ● ● ● ● ● ● ● ●
RF17250 ● ● ● ● ● ● ● ● ● ● ● ●
RF17300 ● ● ● ● ● ● ● ● ● ● ● ●

英制間距

型號 R滾子 F滾子 S滾子
齒數 齒數 齒數
6 8 10 12 6 8 10 12 6 8 10 12
RF430 ● ● ● ● - - - - ● ● ● ●
RF204 - - - - - - - - - ● ● ●
RF450 ● ● ● ● ● ● ● ● ● ● ● ●
RF650 ● ● ● ● ● ● ● ● ● ● ● ●
RF214 ● ● ● ● - - - - ● ● ● ●
RF205 - - - - - - - - - ● ● ●
RF6205 ● ● ● ● ● ● ● ● ● ● ● ●
RF212 ● ● ● ● - - - - ● ● ● ●

加工內容

※單擊以查看詳細資訊。

加工範圍

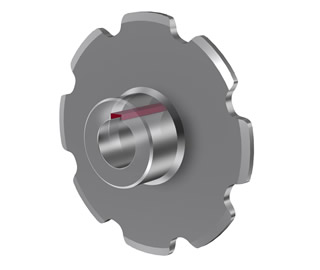

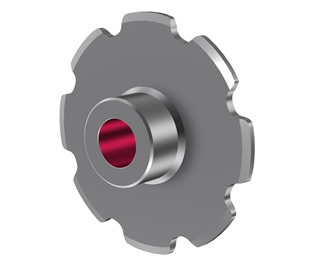

軸孔加工 (L) 鍵槽加工 (K) 攻絲加工 (D)

·加工尺寸僅為整數1mm單位
英寸尺寸不適用

·加工公差・・・僅限H8

·僅平行鍵槽

·加工公差・・・可選擇
Js9・P9・E9
鍵槽寬度・深度按JIS規格

·可選擇加工尺寸

·可選擇加工部位 (最多2處)

·附六角孔固定螺絲 (凹陷處)

軸孔加工尺寸一覽

在JS9·P9的情況下 (新JIS)

適用軸孔直徑
(mm)		 鍵槽寬度
(mm)		 螺絲孔尺寸
（椿本標準）		 選擇大小
19～226M6M5
22～308M6M5, M8
30～3810M8M6, M10
38～4412M8M6, M10
44～5014M8M6, M10
50～5816M10M8, M12
58～6518M10M8, M12
65～7520M12M10, M16
75～8522M12M10, M16
85～9525M16M12, M20
95～11028M16M12, M20
110～13032M20M16
130～15036M20M16
150～17040M20M16
170～17545M24M20

對於E9 (以前稱為JIS)

適用軸孔直徑
(mm)		 鍵槽寬度
(mm)		 螺絲孔尺寸
椿本標準		 選擇大小
19～205M5M4
21～307M6M5
31～4010M8M6, M10
41～5012M8M6, M10
51～6015M8M6, M10
61～7018M10M8, M12
71～8020M12M10, M16
81～9524M12M10, M16
96～11028M16M12, M20
111～12532M20M16
126～14035M20M16
141～16038M20M16
161～17542M20M16

椿本標準軸孔倒角

適用軸孔直徑 (mm) 倒角
～50 C0.6
51～80 C1
81～120 C1.6
121～175 C2

可用軸孔倒角

根據鍵槽深度確定 (不超過鍵槽深度的倒角量)
軸孔直徑 可選倒角量
～44NAB-
45～NABC

並行

H0 無
H1 輪轂安裝方向:內-內
H2 輪轂安裝方向:同方向
H3 輪轂安裝方向:外-外
  • ·並列使用時，在同軸上使用2個鏈輪時，按照指定的安裝方向對準鍵槽位置進行加工。
  • ·輪轂的安裝方向請從下圖3的圖案中選擇。

輪轂安裝方向示意圖

輪轂安裝方向示意圖

油漆符號

L0 無塗裝 (塗防銹油)
L1 噴漆 (標準品噴漆色)
L2 漆（Checker's eye漆顏色）

・如果Checker's eye規格塗成藍色，則 L2 為藍色。

塗装記号

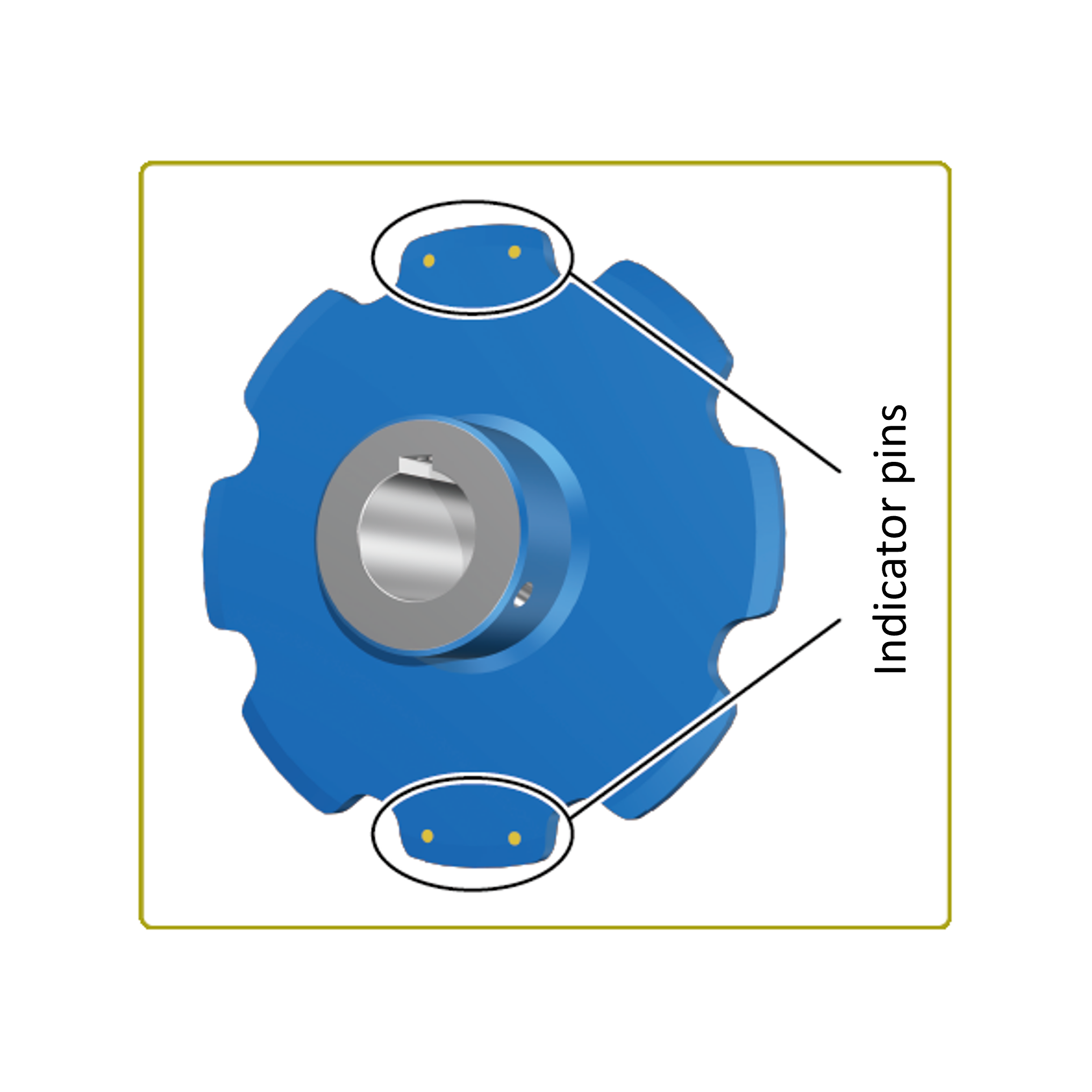

Checker's eye

E Checker's eye
無記錄 無
  • ·黃銅制銷軸嵌入規格。
  • ·鏈輪的齒部兩側面各2處，以0度和180度為標準埋入2顆牙齒。

    有鍵槽加工時，一個位置埋入鍵槽上部的齒中。

Checker's eye

其他

限制

限制 請聯絡我們索取檢驗報告和流程規程表。
（如果需要提交，將以一般特殊表格處理。）
