鎖緊式皮帶輪N型
- 只需擰緊一顆螺母即可輕松連接
- 軸孔直徑也從7mm開始對應，最適合小軸徑緊固。
特性
- *軸孔直徑也從7mm開始對應，最適合小軸徑緊固。
- *是按訂單生產品的產品。
- *符合RoHS2規定 (10種物質)

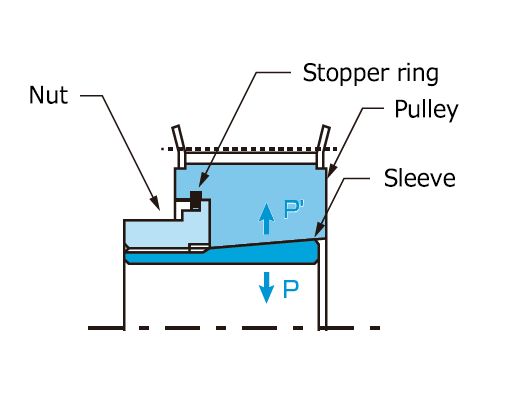

1.緊固原理
時規皮帶輪的內徑和套筒的外徑均為錐形，透過鎖緊夾緊螺母，
時規皮帶輪透過在錐形表面上滑動而移動。
此時，楔形作用產生力 P 和 P'，這些力作用於軸和錐形表面的內表面。
P 和 P' 力產生摩擦力，將時規皮帶輪和軸緊緊連接在一起。
*點擊放大圖解
產品目錄、使用說明書
產品型號列表
※單擊形狀編號以顯示詳細信息。
| 類型 | 間距 mm |
材質 | 基本形式編號 | 齒數範圍 | 使用皮帶寬度mm | |||
|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 25 | ||||||
| 鎖緊式 皮帶輪 N |
 |
2 | C 型鎖緊式皮帶輪可支援 2 mm的節距。 | |||||
| 3 | 鋁 | P3M10BF-A-N□□□ | 36T～60T | ○ | ||||
| P3M15BF-A-N□□□ | ○ | |||||||
| 5 | 碳鋼 | P5M10BF-N□□ | 22T～72T | ○ | ||||
| P5M15AF-N□□ P5M15BF-N□□ |
○ | |||||||
| P5M25AF-N□□ P5M25BF-N□□ |
26T～72T | ○ | ||||||
| 8 | S 型鎖緊式皮帶輪適用於 8 mm的節距。 | |||||||
| 14 | S 型鎖緊式皮帶輪適用於 14 mm的節距。 | |||||||
