鎖緊式皮帶輪N型
- 只需擰緊一顆螺母即可輕松連接
- 軸孔直徑也從7mm開始對應，最適合小軸徑緊固。
特性
- *是按訂單生產品的產品。
- *符合RoHS2規定 (10種物質)
1.緊固原理

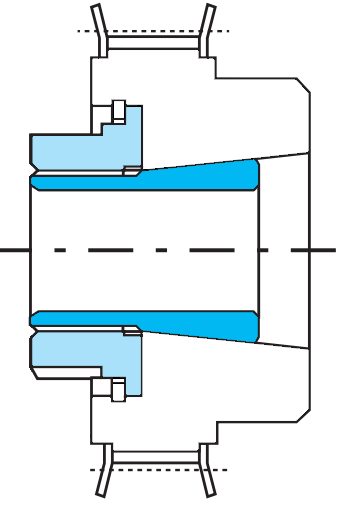

時規皮帶輪的內徑和套筒的外徑均為錐形，透過鎖緊夾緊螺母，
時規皮帶輪透過在錐形表面上滑動而移動。
此時，楔形作用產生力 P 和 P'，這些力作用於軸和錐形表面的內表面。
P 和 P' 力產生摩擦力，將時規皮帶輪和軸緊緊連接在一起。
*點擊放大圖解
產品目錄、使用說明書
型號表示例
| PT | 30 | P3M | 10 | BF | -A | - | N2 | 11 | A |
| | 皮帶輪 |
| 皮帶輪 齒數 |
| 種類 (間距) |
| 使用 腰帶寬 mm |
| 皮帶輪 形式 (形狀) |
| 材質 無:機械構造用碳素鋼※僅P5M -A:鋁合金※僅P3M |
| 袖子 邊框編號 |
| 軸孔直徑 mm |
| (僅BF型滑輪) 安裝形式 A:輪轂另一側安裝 B:輪轂側安裝 |
產品型號列表
皮帶式
| AF | BF安裝位置:A | BF安裝位置:B |
|---|---|---|
 |
 |
 |
※單擊形狀編號以顯示詳細信息。
| 間距 mm |
滑輪 形式 |
材質 | 基本形式編號 | 齒數範圍 | 使用皮帶寬度mm | ||
|---|---|---|---|---|---|---|---|
| 10 | 15 | 25 | |||||
| 2 | C 型鎖緊式皮帶輪可支援 2 mm的節距。 | ||||||
| 3 | BF | 鋁合金 | P3M10BF-A-N□□□ | 36T～60T | ○ | ||
| P3M15BF-A-N□□□ | ○ | ||||||
| 5 | BF | 碳鋼 | P5M10BF-N□□ | 22T～72T | ○ | ||
| AF | P5M15AF-N□□ | ○ | |||||
| BF | P5M15BF-N□□ | ||||||
| AF | P5M25AF-N□□ | 26T～72T | ○ | ||||
| BF | P5M25BF-N□□ | ||||||
| 8 | S 型鎖緊式皮帶輪適用於 8 mm的節距。 | ||||||
| 14 | S 型鎖緊式皮帶輪適用於 14 mm的節距。 | ||||||
