通用/強力大型輸送鏈　ATA規格

製品写真
  • 高階AT規格（高級機種）
  • 與AT規格相比，套筒和滾輪之間的耐磨性提高了一倍，銷和套筒之間的耐磨性提高了 1.5 倍，最大容許張力提高了 1.2 倍。
  • RF08~RF36尺寸僅支持R輥、F輥。
  • 環境溫度：-20°C* 至 200°C
  • ※在-20°C以下使用時，請向本公司咨詢。

*也請考慮使用"螺絲鎖定式接頭"，這是一種便於拆裝連接的連結鏈節。

バナー画像

產品目錄、使用說明書

特性

與AT規格相比，ATA規格提高了耐磨性和最大容許張力。

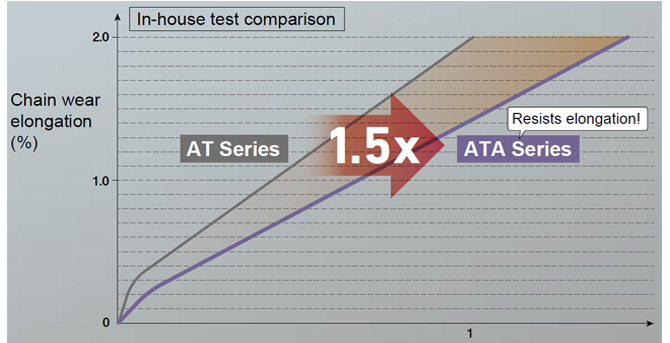

  • ·銷軸與套筒間的耐磨性能1.5倍

    ピン～ブシュ間の耐摩耗性能1.5倍

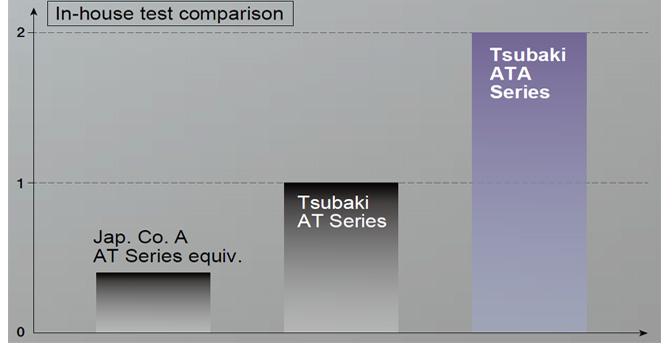

  • ·套筒與滾子間的耐磨性能2倍

    ブシュ～ローラ間の耐摩耗性能2倍

  • ・最大容許張力為1.2倍

*最大容許張力是根據疲勞極限、允許表面壓力等設定的值。

商品一覽表

※單擊查看詳細信息

*最大容許張力是根據我們的設計標準計算得出的值，即計算強度。除非另有規定，否則在選擇大型输送鏈條時應使用最大容許張力。
該數值因製造商而異，並非保證值。

※平均拉伸強度請咨詢本公司。

米製節距

尺寸 滾子
類型		 節距 滾子
外徑		 內鏈節
內寬
100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF08 R --- RF08125R-ATA RF08150R-ATA --- --- --- --- --- 44.5 27
F --- RF08125F-ATA RF08150F-ATA --- --- --- --- --- 44.5
RF10 R RF10100R-ATA RF10125R-ATA RF10150R-ATA --- --- --- --- --- 50.8 30
F --- RF10125F-ATA RF10150F-ATA --- --- --- --- --- 50.8
RF12 R --- --- --- RF12200R-ATA RF12250R-ATA --- --- --- 65 37.1
F --- --- --- RF12200F-ATA RF12250F-ATA --- --- --- 65
RF17 R --- --- --- RF17200R-ATA RF17250R-ATA RF17300R-ATA --- --- 80 51.4
F --- --- --- RF17200F-ATA RF17250F-ATA RF17300F-ATA --- --- 80
RF26 R --- --- --- --- RF26250R-ATA RF26300R-ATA RF26450R-ATA --- 100 57.2
F --- --- --- --- RF26250F-ATA RF26300F-ATA RF26450F-ATA --- 100
RF36 R --- --- --- --- --- RF36300R-ATA RF36450R-ATA RF36600R-ATA 125 66.7
F --- --- --- --- --- RF36300F-ATA RF36450F-ATA RF36600F-ATA 125
※上述間距以外的部分也可制作。請咨詢。 返回本頁頂部
