TD 減速機TD系列
- TD 減速機是一款高性能蝸輪蝸桿傳動裝置，採用鼓形蝸輪齒輪，實現了高傳動能力和高效率。
- 有兩種類型的外殼可供選擇：一種是帶有底座安裝的實心輸出軸型外殼，另一種是帶有軸和法蘭安裝的空心輸出軸型外殼。
- 我們承諾為所有佈局提供終極的緊湊化和輕量化。
特性
-

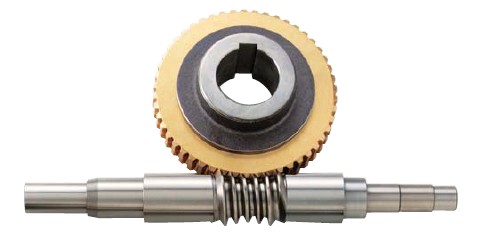

-鼓形蝸輪將動力傳遞到整個表面，使其具有高傳輸能力和先進的功能，使其成為緊湊型設備設計的理想高性能蝸輪減速機。

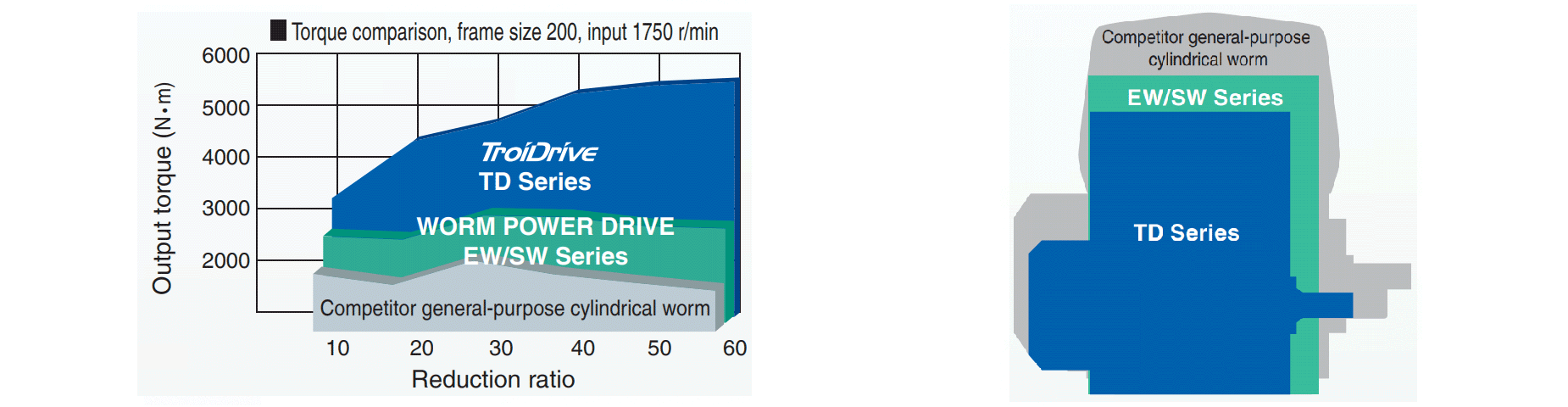

與通用一般蝸輪相比，您可以選擇小兩個型號的蝸輪蝸桿。換句話說，在相同尺寸下，它的承載能力是普通蝸輪蝸桿的1.5到2倍。
-
·高效節能
為了進行重視效率的良好滑動傳遞，追求最佳齒面形狀，嚙合損失少，實現了高效率。
-
·油封壽命延長採用自主開發的新型油封構造
新的油封結構在油封內部加入了過濾器，可防止磨損粉進入油封，從而延長油封的使用壽命。
-
·安靜且平穩的運行
TD 減速機最大限度地提高了齒形精度，實現了安靜平穩的旋轉。
同時嚙合齒數比較 TD 減速機 4~6.5枚 通用一般蝸輪 1.7~2枚 -

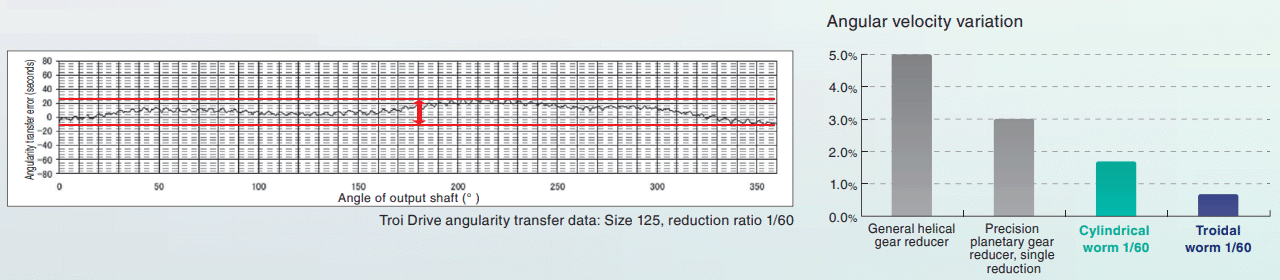

·低旋轉不均勻度
由於同時嚙合的齒數眾多，TD 減速機是所有齒輪減速機中角度傳動誤差最小的。
產品規格
| 系列 | TD 減速機 | |
|---|---|---|
| 蝸輪類型 | 鼓形蝸輪 | |
| 尺寸 | 中型到大型 | |
| 心間125mm~315mm | ||
| 速比 | 一級減速 | 1/10～1/60 |
| 高減速 | 1/100～1/3600 | |
| 轉矩 | 700～47000N・m | |

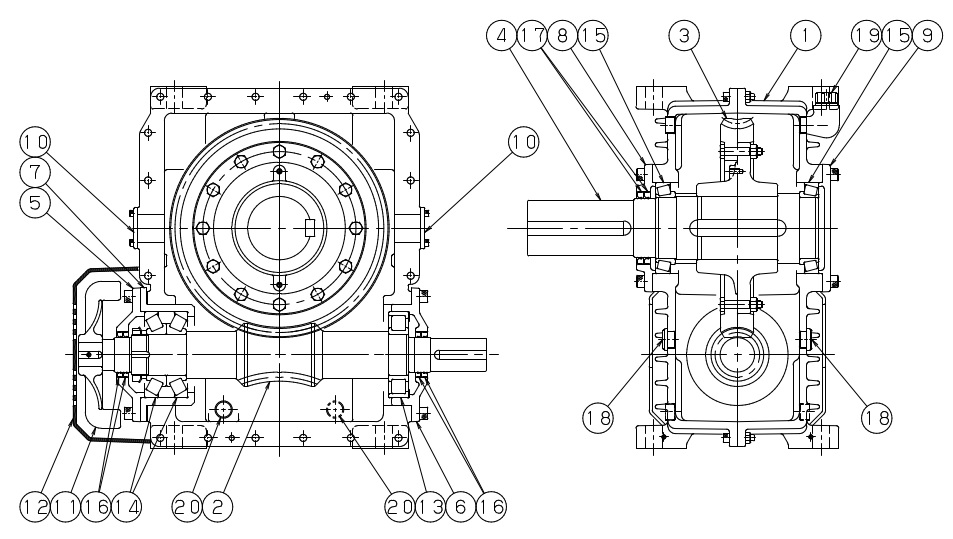

結構（一級減速）
單擊放大
- 1.外殼
- 2.蝸桿軸
- 3.蝸輪
- 4.輸出軸
- 5.入力軸油封支架
- 6.入BEASAPO 1
- 7.入BEASAPO3
- 8.出密封支架
- 9.出蓋
- 10.檢修蓋
- 11.風扇
- 12.風扇罩
- 13.輸入軸軸承
- 14.輸入軸軸承
- 15.輸出軸軸承
- 16.輸入軸油封
- 17.輸出軸油封
- 18.油規
- 19.壓力通風口
- 20.出油口
產品目錄、使用說明書
型號表示例
| TD | 280 | S | 30 | B | R |
| | 系列名 |
| 尺寸 |
| 輸出軸形狀 |
| 公稱減速比 |
｜ 安裝方向 |
| 軸配置 |
| 125 150 175 200 225 250 280 315 |
S:實心軸 H:空心軸 |
一級減速 10:1/10 ~ 60:1/60 <高減速> 100：1/100 ~ 3600：1/3600 |
T:T款 B:B款 V:V款 |
一級減速 - 實心輸出軸 - 輸出單軸：L、R、LU、RU、LD、RD 輸出軸：LR、LUD、RUD - 空心輸出軸 - 低頻、射頻、DF <高減速> - 實心輸出軸 - 輸出單軸：LR、RL、L-RU、R-LU、L-RD、R-LD 輸出軸：L-LR、R-LR、R-LUD、L-RUD - 空心輸出軸 - L-RF、R-LF、L-DF、R-DF |
■椿本型號導航
尺寸
表示減速機的大小。
輸出軸形狀
S:實心軸。
H是空心軸。
安裝方向
B:輸入軸低於輸出軸的類型。
T:輸入軸位於輸出軸之上的類型。
V:輸出軸為垂直方向的類型。
詳細內容請參照商品目錄。
減速比
表示減速比。
1/60或以下為一級減速，1/100或以上為二級減速。
軸配置
表示安裝面與輸入軸、輸出軸的關係。
詳細內容請參照商品目錄。
選項符號
-K：輸出軸上配有動力鎖。
