Zip Master
- 帶Zip Chain懸臂式電動升降機
- ·高速運行
可進行最大1000mm/s (60m/min) 的高速升降。 - ·高頻率運行
多點停止時也可高頻率運行。 - ·長壽命
實現了升降100萬次往返的長壽命，保養也很容易。 - ・高揚程
標準的長行程也可以超過2m。

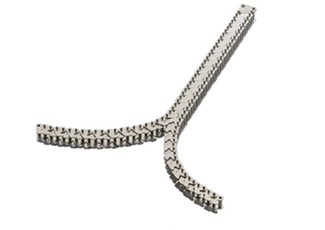

什麼是Zip Chain？
- 高速、高頻次運行
- 多點停止功能
- 節省空間
Zip Chain是我們公司獨家研發的一種鏈條，它由兩條鏈條像拉鍊一樣相互連接而成，形成一個可以推拉的堅固支柱。
椿本咬合式鏈條傳動裝置是一款採用這種鏈條的商用線性執行器。
與以往的空壓·液壓缸相比，具有節省空間、高速·高頻次運轉、多點停止功能、高停止精度、安裝方向自由等包括環保在內的諸多特點，廣泛用於小型執行機構到大型升降機等領域。
影片內容
椿本Zip Master ZME 系列
特性

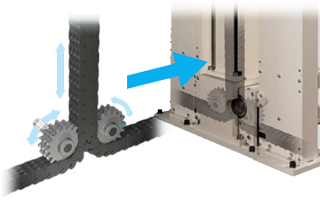

超越其他驅動方式的高速、高頻次運轉
使用可連續運行的Zip Chain，能夠實現高速、高頻運行，超越了其他方法。
- ·高速:最高1000mm/s
- ·高頻率:300次/小時也可
- ·長壽命:升降100萬次以上
即使長行程，這種自立式結構也具有極佳的剛性。
它採用結構緊湊但剛性極高的支撐柱。它內建線性導軌，因此即使長行程也能承受懸臂負荷。
- ·高揚程:可承受2000mm以上
- -高剛性：採用與電動升降機(Lift Master)相同的線性導軌

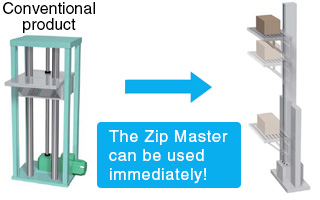

「放置型安裝簡便，可縮短組裝時間
整合了Zip Chain、線性導軌和馬達的「放置型
與需要大量設計和組裝時間的傳統電梯不同，Zip Master只需放置即可使用。
* 也可以作為垂直搬運機使用。
實現多點停止、多段定位
Zip Master的簡單控製配置使其能夠輕鬆實現多點停止和多層定位。
結構與其他方法的比較
■獨特的內部結構

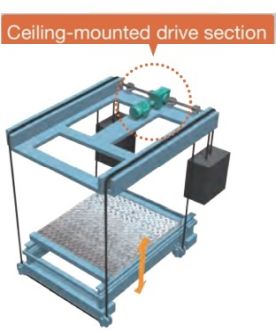

與拖放式升降機比較
傳統的垂直搬運升降機需要在現場組裝設備，並且為了安裝和檢查驅動部分，必須在天花板側設置腳手架。
Zip Master的一體式結構使其易於組裝和安裝，驅動單元位於地板上，使得檢查和維護安全便捷。
有關Zip Chain機構和螺絲式鎖扣機構的比較，請參閱此處。
規格
- ·升降負荷:1.96kN~9.80kN
- ·行程:1,500mm/2,000mm
- ·速度:330~1,000mm/s (19.8~60m/min)
- ·驅動部:帶三相電機/帶伺服電機
產品目錄、使用說明書
型號顯示
| ZME | L | 0500 | H | 20 | G | E |
| ｜ ｜ Zip Master |
| | 線性導軌方式 |
| 升降負荷 0200:1.96kN{200kgf} 0500:4.90kN{500kgf} 1000:9.80kN{1000kgf} |
| 速度 M、H、U 速度請參照下述 產品型號一覽表 。 |
| 行程 15:1500mm 20:2000mm |
| 驅動部 G:附三相電機 K:附伺服電機 |
| 可選 詳情請參照以下內容 |
■椿本型號導航
使用的螺絲類型。
升降荷載
在規定的重心位置可升降的負荷。
速度
表示升降速度的記號。
各機型的速度值請參照詳細信息。
行程
是可以升降的距離。
驅動部
G:附帶三相電機。
K:附帶伺服電機。
選項符號
L1:添加一個位置檢測感測器。
V:電源電壓加倍。
E:電機後部安裝旋轉編碼器。
產品型號列表
※單擊形狀編號以顯示詳細信息。
| 升降負荷 kN{kgf} |
行程 mm |
驅動部 | 速度M (19.8m/min) |
速度H (48m/min) |
速度U (60m/min) |
|---|---|---|---|---|---|
| 1.96 {200} | 1500 | G (帶三相電機) | --- | --- | ZMEL0200U15G |
| 2000 | --- | --- | ZMEL0200U20G | ||
| 4.90 {500} | 1500 | --- | ZMEL0500H15G | --- | |
| 2000 | --- | ZMEL0500H20G | --- | ||
| 9.80 {1000} | 1500 | ZMEL1000M15G | --- | --- | |
| 2000 | ZMEL1000M20G | --- | --- | ||
| 1.96 {200} | 1500 | K (附帶伺服電機) | --- | --- | ZMEL0200U15K |
| 2000 | --- | --- | ZMEL0200U20K | ||
| 4.90 {500} | 1500 | --- | ZMEL0500H15K | --- | |
| 2000 | --- | ZMEL0500H20K | --- | ||
| 9.80 {1000} | 1500 | ZMEL1000M15K | --- | --- | |
| 2000 | ZMEL1000M20K | --- | --- |
選項
位置檢測感測器追加 [選項符號:L1]
·標準產品備有4個位置檢測感測器，可追加1個感測器。
·如果您需要更多感測器，請與我們聯係。
對應尺寸:所有標準型號品
電機電壓400V級 [選項符號:V]
·將驅動用電機的電壓變更為400V級。
對應尺寸:ZMEL0200U□□ G、ZMEL0200U□□ K、ZMEL0500H□□ K、ZMEL1000M□□ K
※選定ZMEL0500H□□ G、ZMEL1000M□□ G後，如需電機電壓400V級，請與我們商談。
帶旋轉編碼器 [選項符號:E]
·在帶三相電機的電機反負荷側軸端安裝旋轉編碼器，可輸出電機的旋轉信號。
對應尺寸:ZMEL0200U□□ G
※選定ZMEL0500H□□ G、ZMEL1000M□□ G後，如需附帶旋轉編碼器，請與我們聯係。
特性
・可控性
可以從減速機中提取出開集電極輸出訊號，從而實現各種操作。
·袖珍的
馬達軸和旋轉編碼器之間無需透過聯軸器連接。
・降低成本
與傳統的獨立安裝方式相比，無需聯軸器、底板或調平工作。
旋轉編碼器規格
| 電源電壓 | DC4.5～30V |
|---|---|
| 脈衝數 | 100 |
| 輸出形式 | 開路集電極輸出 (NPN型) 6條 AB90°相位差信號+Z原點信號 |

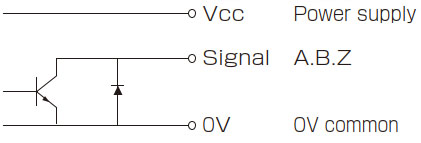

| 輸出電路 |
|
| 消耗電流 | 30mA以下 |
| 輸出電壓 | 0.5V 或更低（最大電流吸收） |
| 最大電流吸收 | 40mA MAX |
| 信號上升 下降時間 |
1μs以下 |
| 最大響應頻率 | 240kHz |
| 輸出電路壓力 | 50V MAX |
| 電纜長度 | 附0.5m連接器 (廣瀨電機 (株) 制DF3-6S-2C) |
| 振動 | 4.9m/s 2 {0.5G}以下 (20~50Hz) |

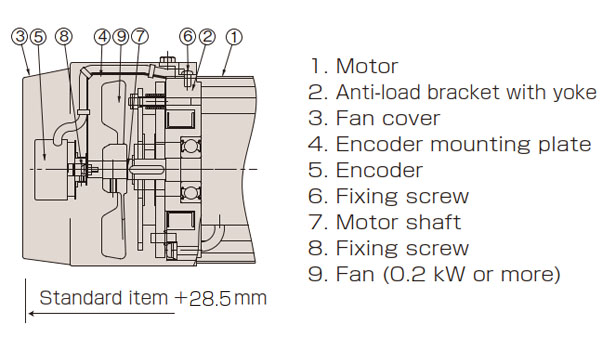

結構、尺寸 (旋轉編碼器安裝部)
單擊放大
接線表
| 管腳No. | 顏色 | 連接 |
|---|---|---|
| 1 | 紅色 | 電源 |
| 2 | 黑色 | 0V公用 |
| 3 | 藍色 | 信號A |
| 4 | 白色 | 信號B |
| 5 | 黃色 | 信號Z |
| 6 | 黑色 | 屏蔽 |
選定
我們的工作人員將根據您的要求和需求選擇合適的升降機。
請點選本頁面頂部的「選定計算」標籤。
在考慮使用Zip Master時需要注意的幾點
- - 由於Zip Master提升速度很快，因此需要變頻器控制，並且必須提供足夠的加減速時間。
突然加速或停止可能會導致停止精度下降或工件振動。
如果Zip Master在啟動和停止時因安裝表面、臂剛性或負載條件而振動，請延長其加速/減速時間。
另外，如果您想減少振動量，請考慮固定Zip Master的頂部。
- ・ Zip Master的公稱速度即為最大速度。
計算提升時間時，請將加速時間和減速時間計入計算。
- ·需要進一步縮短升降時間、高頻率運行、多點定位、連動運行等時，推薦使用伺服電機驅動。
可對應您所需的伺服馬達制造商，敬請咨詢。
- - 下降時會產生較大的再生電流，因此請根據您的使用條件提供足夠容量的變頻器再生電阻。
請向變頻器製造商諮詢再生電阻器的容量。
- ・我們建議使用容量比馬達大一號的變頻器。
- - 建立一個序列，當變頻器跳閘時啟動煞車。
- ・ Zip Master使用無勵磁煞車的馬達。
如果您自行提供電機作為伺服電機，請使用帶制動器的鍵槽軸規格。
此外，請準備防跌倒裝置，以防發生意外跌倒。
我們也可以生產特製防摔銷。
