滾針套筒輸送鏈條
- 高精度定位用傳送帶鏈條。
- 銷子和套筒之間採用滾針軸承，將磨損伸長率減少到極限。
- 適用於定位、節拍運行等搬運。
- 環境溫度：-20℃至60℃
產品目錄、使用說明書

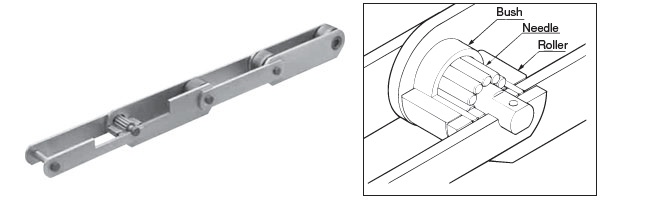

結構
商品一覽表
※單擊查看詳細信息
*最大容許張力是根據我們的設計標準計算得出的值，即計算強度。除非另有規定，否則在選擇大型输送鏈條時應使用最大容許張力。
該數值因製造商而異，並非保證值。
※平均拉伸強度請咨詢本公司。
| 尺寸 | 滾子 類型 |
節距 | 滾子 外徑 |
內鏈節 內寬 |
|||||
|---|---|---|---|---|---|---|---|---|---|
| 75mm | 100mm | 150mm | 200mm | 250mm | 300mm | Φmm | mm | ||
| RF03 | R | RF03075R-NB | --- | --- | --- | --- | --- | 31.8 | 16.1 |
| RF05 | R | --- | RF05100R-NB | --- | --- | --- | --- | 40 | 22 |
| RF10 | R | --- | --- | RF10150R-NB | --- | --- | --- | 50.8 | 30 |
| RF12 | R | --- | --- | --- | RF12200R-NB | --- | --- | 65 | 37.1 |
| RF17 | R | --- | --- | --- | RF17200R-NB | --- | --- | 80 | 51.4 |
| RF26 | R | --- | --- | --- | --- | RF26250R-NB | --- | 100 | 57.2 |
| RF36 | R | --- | --- | --- | --- | --- | RF36300R-NB | 125 | 66.7 |
