鏈條張緊器

產品圖片
  • 調整鏈條松弛，保持正常的鏈條傳動
  • 鏈條的大量松弛會成為振動、噪音的原因，會發生與鏈輪的嚙合不良等，無法順暢地進行鏈條傳動。
  • 為了消除鏈條的松弛，我們推出了TH型、TCS型、ETS型、TA型4種類型的鏈條張緊器。
※ CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。
※ 有關CAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。
【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

產品目錄、使用說明書

如何使用鏈張緊器

備有TCS類型、ETS類型、TA類型、TH類型4種。
有關使用方法，請參閱以下內容。

了解更多

鏈張緊器的位移量與推力的關係

  • ·鏈條張緊器的主體部分內置有2根螺旋彈簧。利用該螺旋彈簧的彈性，安裝在前端的惰輪或塑料滑靴按壓鏈條，是調整松弛的機構。
  • ·請參照以下內容，作為安裝、調整時的基準，參考惰輪或塑料靴的變位量與此時起作用的壓緊力的關係式。

了解更多

結構

椿本鏈條張緊器由主體部分和惰輪鏈輪部分組成。(TA型為附塑膠靴的一體型)
拉緊器本體部分 (鋁制) 為利用內置的螺旋彈簧的彈性進行拉緊的構造。


單擊放大

惰輪部分由內建軸承的鏈輪（TH 型也可選擇無油套筒式）、安裝螺栓和墊圈組成。
鏈輪齒採用感應淬火，TCS 和 ETS 型黑色氧化處理，TH 型採用電鍍處理。

使用註意事項

  • ·鏈條脈動的話，由於反作用力，張緊器的桿進出，在與主體之間滑動。這樣會促進桿及本體一側的磨損，請在此期間加油。
  • ·在灰塵和腐蝕性環境中，張緊器的損壞會更嚴重。請避免在這種氛圍下使用。
  • ·如垂直驅動時對張緊器施加推力方向的力，且正反運行時施加劇烈的負荷變動時，張緊器可能會明顯損傷，請避免使用。
    ​

品種

1.TCS型擺動式附惰輪


單擊放大
型號 實體代號 適用
鏈條		 搖動
角度		 尺寸mm 壓緊力
kN { kgf }		 約
質量
kg		 DXF圖形
3D CAD數據		 建議售價 交貨期
B C H M T1 T2 T3 L L1 L2
CT-TCS40 TC-1 RS40-1 45ﾟ 69 86.5 121 M10 15.5 15.5 5 50.5 37.5 6.5 0 {0}
～
0.15 {15}		 0.74 DXF・3DCAD 請咨詢 請咨詢
CT-TCS50 RS50-1 0.82 DXF・3DCAD 請咨詢 請咨詢
CT-TCS60 TC-2 RS60-1 30ﾟ 90 100 145 M12 18 18 7 60.5 44.5 8.5 0 {0}
～
0.39 {40}		 1.3 DXF・3DCAD 請咨詢 請咨詢
CT-TCS80 RS80-1 65.5 47 11 1.52 DXF・3DCAD 請咨詢 請咨詢
型號 鏈輪
齒數:Z		 DP
mm		 DO
mm		 鏈輪安裝螺栓 平墊圈
大小:O 長度
mm		 強度分級 公稱 數量
CT-TCS40 17 69.12 76 M10 30 10.9 10 2
CT-TCS50 15 76.35 84
CT-TCS60 13 79.60 89 M12 35 10.9 12 2
CT-TCS80 11 90.16 102 4
返回此頁面的頂部

2.附ETS型直動式惰輪


單擊放大
型號 實體代號 適用
鏈條		 行程
S
mm		 尺寸mm 壓緊力
kN { kgf }		 約
質量
kg		 DXF圖形
3D CAD數據		 建議售價 交貨期
H H1 F G B N T1 T2 E L L1 L2
CT-ETS40 TO-1 RS40-1 30 129 74 7 58 56.2 11 23 20 12.5 42 29 6.5 0.10 {10}
～
0.25 {25}		 0.6 DXF・3DCAD 請咨詢 請咨詢
CT-ETS50 RS50-1 0.69 DXF・3DCAD 請咨詢 請咨詢
CT-ETS60 TO-2 RS60-1 38 163 87 9 70 70.5 12.5 28 25 15 52 36 8.5 0.15 {15}
～
0.39 {40}		 1.15 DXF・3DCAD 請咨詢 請咨詢
CT-ETS80 RS80-1 57 38.5 11 1.37 DXF・3DCAD 請咨詢 請咨詢
型號 鏈輪
齒數:Z		 DP
mm		 DO
mm		 鏈輪安裝螺栓 平墊圈
大小:O 長度
mm		 強度分級 公稱 數量
CT-ETS40 17 69.12 76 M10 35 10.9 10 2
CT-ETS50 15 76.35 84
CT-ETS60 13 79.6 89 M12 45 10.9 12 2
CT-ETS80 11 90.16 102 4
返回此頁面的頂部

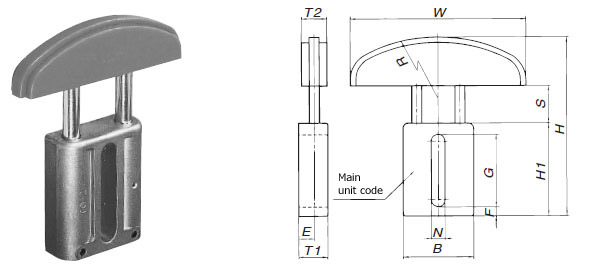

3.TA型直動式附塑膠靴


單擊放大
型號 實體代號 適用
鏈條		 行程
S
mm		 尺寸mm 壓緊力
kN { kgf }		 約
質量
kg		 DXF圖形
3D CAD數據		 建議售價 交貨期
H H1 F G B N T1 E W R T2
CT-TA40 TO-1 RS40-1
RS08B-1		 30 143 74 7 58 56.2 11 23 12.5 140 120 20 0.10 {10}
～
0.25 {25}		 0.39 DXF・3DCAD 請咨詢 請咨詢
CT-TA50 TO-2 RS50-1
RS10B-1		 38 164 87 9 70 70.5 12.5 28 15 140 140 22 0.15 {15}
～
0.39 {40}		 0.65 DXF・3DCAD 請咨詢 請咨詢
CT-TA60 RS60-1
RS12B-1		 DXF・3DCAD 請咨詢 請咨詢
CT-TA80 TO-3 RS80-1
RS16B-1		 44 187 104 9 86 82 14.5 33 17.5 140 160 25 0.29 {30}
～
0.59 {60}		 0.99 DXF・3DCAD 請咨詢 請咨詢
返回此頁面的頂部

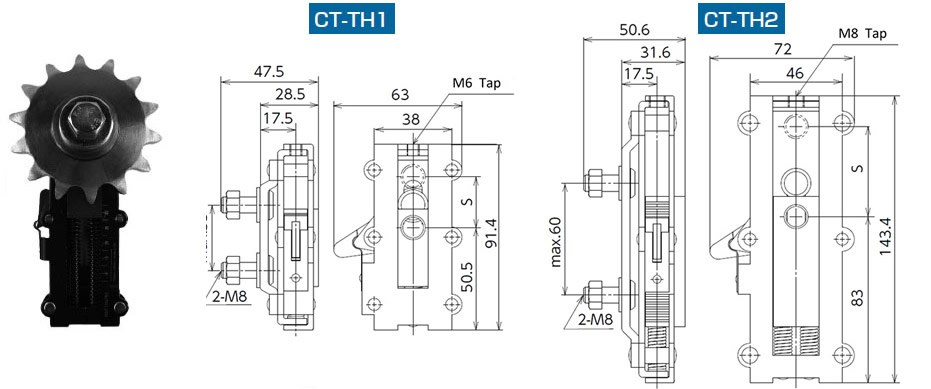

4. TH型 直動式 惰輪(需另行購入)

主體

型號 行程
S
mm		 彈簧上推力
N		 DXF圖元
3DCAD數據
PDF圖紙		 建議售價 交貨期
最小值 最大
CT-TH1 25 39.2 117.6 DXF・3DCAD PDF 請咨詢 請咨詢
CT-TH2 45 98.0 294.0 DXF・3DCAD PDF 請咨詢 請咨詢

單擊放大

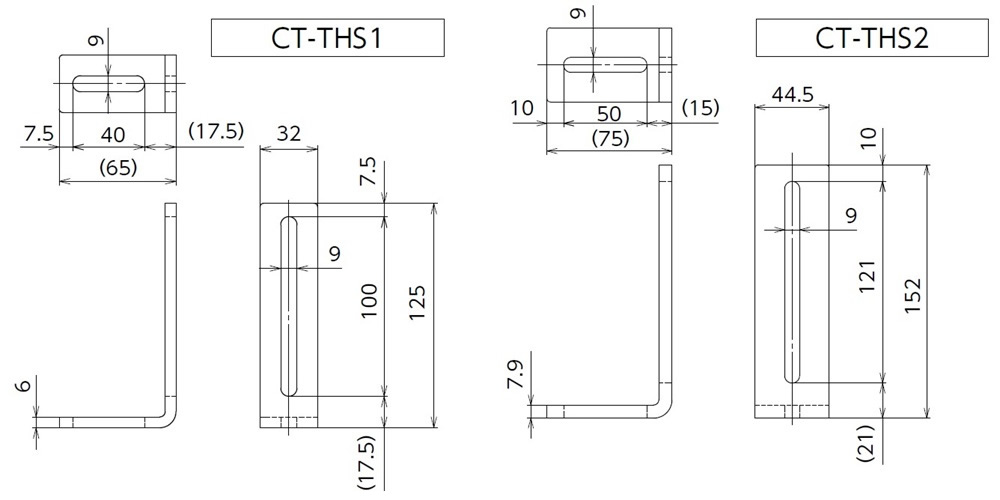

適配器 (固定底座)

型號 對應鏈條
拉緊器		 DXF圖形
3D CAD數據		 建議售價 交貨期
CT-THS1 CT-TH1 DXF・3DCAD 請咨詢 請咨詢
CT-THS2 CT-TH2 DXF・3DCAD 請咨詢 請咨詢

單擊放大
返回此頁面的頂部

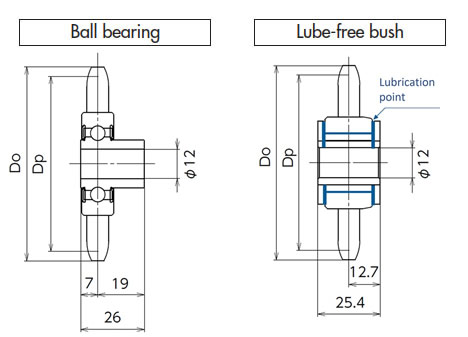

惰輪


單擊放大
型號 托架
齒數		 節距圓直徑
DP
mm		 外徑
Do
mm		 最大
轉速
r/min		 軸承部件
容許荷重
N		 DXF圖元
3DCAD數據
PDF圖紙		 建議售價 交貨期
滾珠軸承
規格		 RS35-THB20T 20 60.89 66 3000 3300 DXF・3DCAD PDF 請咨詢 請咨詢
RS40-THB15T 15 61.08 67 DXF・3DCAD PDF 請咨詢 請咨詢
RS50-THB15T 15 76.35 84 DXF・3DCAD PDF 請咨詢 請咨詢
RS60-THB14T 14 85.61 95 DXF・3DCAD PDF 請咨詢 請咨詢
RS80-THB11T 11 90.16 102 DXF・3DCAD PDF 請咨詢 請咨詢
無油套筒
樣式		 RS35-THL20T 20 60.89 66 2500 343 DXF・3DCAD PDF 請咨詢 請咨詢
RS40-THL15T 15 61.08 67 DXF・3DCAD PDF 請咨詢 請咨詢
RS50-THL15T 15 76.35 84 DXF・3DCAD PDF 請咨詢 請咨詢
RS60-THL14T 14 85.61 95 DXF・3DCAD PDF 請咨詢 請咨詢
