Power動力鎖AD-N 系列
標準規格
- ·與AS系列的內外徑相同，可輕松替換多個AS系列。
- ·Φ19開始的品種只有椿本。小徑軸的大容量扭矩傳遞請交給我們。
- 適用軸徑:Φ19~Φ300
- トルク範囲：382～429000N・m
- 適用公差：軸 h8，輪轂孔 H8
- 應用曲面粗糙度:Ra1.6
無電解鍍鎳規格
- ·主體採用了無剝離的無電解鍍鎳。
- ·緊固螺栓經過具有潤滑效果的特殊表面處理，組裝時無需塗油。
- ·尺寸、傳遞扭矩均與AD-N標準規格相同。沒有減扭矩。
- ·適用於在無塵室內固定臺車輪軸等需要大容量扭矩的情況。
- 適用軸徑:Φ50~Φ100
- トルク範囲：4210～26500N・m
- 適用公差：軸 h8，輪轂孔 H8
- 應用曲面粗糙度:Ra1.6

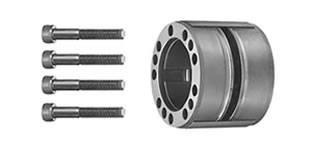

結構

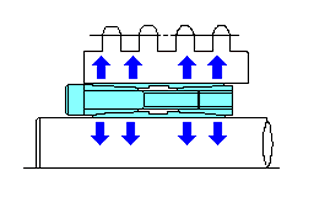

雙錐度
·AD-N系列除螺栓以外為一體構造，客戶無法取下螺栓以外的部件。
出廠時未插入螺栓的孔為抽頭孔。
操作方法
產品目錄、使用說明書
型號表示例
| PL | 019 | X | 047 | AD-N | - | KP |
| | 軸徑 |
| 外徑 |
| 系列名 |
| 規格 |
|||
| 無:標準規格 KP:無電解鍍鎳規格 |
||||||
商品一覽表
※單擊以查看詳細資訊。
| 無電解鍍鎳規格 |
|---|
| PL050X080AD-N-KP |
| PL055X085AD-N-KP |
| PL060X090AD-N-KP |
| PL065X095AD-N-KP |
| PL070X110AD-N-KP |
| PL075X115AD-N-KP |
| PL080X120AD-N-KP |
| PL085X125AD-N-KP |
| PL090X130AD-N-KP |
| PL095X135AD-N-KP |
| PL100X145AD-N-KP |
