帶側邊滾子輸送鏈

製品写真
  • 此鏈條以每種輸送鏈規格的 S 型滾輪為基礎，並附有側邊滾子。
  • 鏈輪與中央 S 滾輪嚙合，移動由側邊滾子控制，從而實現穩定移動。
  • 可按輸送鏈的各種規格制作。

產品目錄、使用說明書

用途

  • ・將特殊附件連接到板材上時（圖1）
  • ·中央S滾子難以承載負荷時
  • ·難以導引鏈的返回側
  • - 當使用具有雙速或堆積功能的 R 型側邊滾子時（圖 2）

圖 1：特殊附件範例

特殊アタッチメントの例

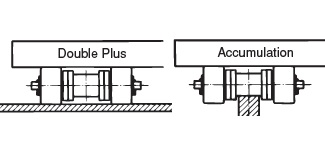

圖 2：堆積範例

倍速・アキュムレートの例

商品一覽表

※單擊查看詳細信息全部開啟 全部關閉

*最大容許張力是根據我們的設計標準計算得出的值，即計算強度。除非另有規定，否則在選擇大型输送鏈條時應使用最大容許張力。
該數值因製造商而異，並非保證值。

※平均拉伸強度請咨詢本公司。

米製節距

尺寸 滾子
類型		 節距 滾子
外徑		 內鏈節
內寬
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm Φmm mm
RF03 S RF03075S-SR RF03100S-SR --- --- --- --- --- --- 15.9 16.1
RF05 S RF05075S-SR RF05100S-SR RF05125S-SR RF05150S-SR --- --- --- --- 22.2 22
RF10 S --- RF10100S-SR RF10125S-SR RF10150S-SR --- --- --- --- 29 30
RF12 S --- --- --- --- RF12200S-SR RF12250S-SR --- --- 34.9 37.1
RF17 S --- --- --- --- RF17200S-SR RF17250S-SR RF17300S-SR --- 40.1 51.4
RF26 S --- --- --- --- RF26200S-SR RF26250S-SR RF26300S-SR --- 44.5 57.2
RF36 S --- --- --- --- --- RF36250S-SR RF36300S-SR RF36450S-SR 50.8 66.7
※上述間距以外的部分也可制作。請咨詢。 返回本頁頂部

英制間距

尺寸 滾子
類型		 節距 滾子
外徑		 內鏈節
內寬
101.6mm 152.4mm Φmm mm
RF430 S RF430S-SR --- 20.1 22.6
RF450 S RF450S-SR --- 22.2 27
RF6205 S --- RF6205S-SR 34.9 37.1
