BS系列

產品圖片
  • 是防止傳送帶逆轉的專用離合器。(低速用)
  • 面向低速空轉用途。
  • 安裝在輸送機、泵等的最終旋轉軸上的低速空轉型。
  • トルク範囲：294～686000N・m
  • 也可以制作維護套件。詳情請咨詢。

特性

  • -BS系列採用凸輪和滾輪結構。
  • ·通過全面的防塵措施，阻擋灰塵。
  • ·通過開發、採用專用凸輪，具有高可靠性。
  • ·BS30~BS135的尺寸為潤滑脂封入型，無需加脂。
  • ·是安裝在輸送機、泵等的最終旋轉軸上的低速空轉型。

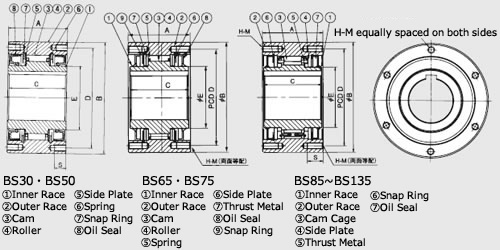

結構

型號表示例

BS 85 - 85 J
|
系列名		 |
尺寸		 │
│
軸孔直徑:mm		 |
鍵槽
J:新JIS普通型
E:舊JIS 2種

產品目錄、使用說明書

產品型號列表

※單擊形狀編號以顯示詳細信息。全部開啟 全部關閉


BS系列

新JIS鍵（JIS B1301-1996）規格
BS30-30J
BS50-45J
BS50-50J
BS65-40J
BS65-45J
BS65-50J
BS65-55J
BS65-60J
BS65-65J
BS75-60J
BS75-65J
BS75-70J
BS75-75J
BS85-70J
BS85-75J
BS85-80J
BS85-85J
BS95-80J
BS95-85J
BS95-90J
BS95-95J
BS110-85J
BS110-95J
BS110-100J
BS110-105J
BS110-110J
BS135 -___ J (※“_”部分為軸孔直徑:90~135)
BS160 -___ J (※“_”部分為軸孔直徑:100~160)
BS200 -___ J (※“_”部分為軸孔直徑:100~200)
BS220-___ J (※“_”部分為軸孔直徑:150~220)
BS250 -___ J (※“_”部分為軸孔直徑:175~250)
BS270 -___ J (※“_”部分為軸孔直徑:200~270)
BS300 -___ J (※“_”部分為軸孔直徑:230~300)
BS335 -___ J (※“_”部分為軸孔直徑:250~335)
BS350 -___ J (※“_”部分為軸孔直徑:250~350)
BS425 -___ J (※“_”部分為軸孔直徑:325~425)
BS450 -___ J (※“_”部分為軸孔直徑:350~450)
舊JIS鍵（JIS B1301-1959）規格
BS30-30E
BS50-45E
BS50-50E
BS65-40E
BS65-45E
BS65-50E
BS65-55E
BS65-60E
BS65-65E
BS75-60E
BS75-65E
BS75-70E
BS75-75E
BS85-70E
BS85-75E
BS85-80E
BS85-85E
BS95-80E
BS95-85E
BS95-90E
BS95-95E
BS110-85E
BS110-95E
BS110-100E
BS110-105E
BS110-110E
BS135 -___ E (※“_”部分為軸孔直徑:90~135)
BS160 -___ E (※“_”部分為軸孔直徑:100~160)
BS200 -___ E (※“_”部分為軸孔直徑:100~200)
BS220-___ E (※“_”部分為軸孔直徑:150~220)
BS250 -___ E (※“_”部分為軸孔直徑:175~250)
BS270 -___ E (※“_”部分為軸孔直徑:200~270)
BS300 -___ E (※“_”部分為軸孔直徑:230~300)
BS335 -___ E (※“_”部分為軸孔直徑:250~335)
BS350 -___ E (※“_”部分為軸孔直徑:250~350)
BS425 -___ E (※“_”部分為軸孔直徑:325~425)
BS450 -___ E (※“_”部分為軸孔直徑:350~450)
