循環鏈

製品写真
  • 在重物的移動、移載、搬運方面具有卓越的功能。
  • 它由框架體和環形滾子組成，環形滾輪（由滾輪、銷軸和連接板組成）環繞框架體的中心板。如果將這種工作原理與普通軸承進行比較，中心板就相當於内輪，滾子就相當於滾珠，連接板和銷軸就相當於保持架，而接觸面就相當於外輪。

用途

  • ·重物的移動、運送
  • ·搬運頻率較低，不足以設置傳送帶的情況
  • ·如何有效利用空間?
  • ·加長型滑動導軌

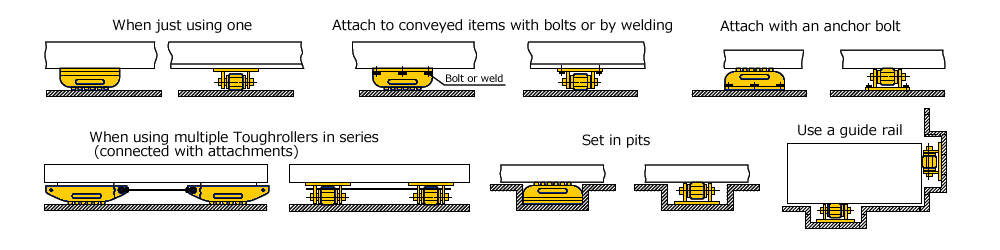

安裝示例

安裝示例

特性

  • ·重心低的穩定搬運

    低矮的車身減少了抬升搬運物需要，從而實現了重心低、運輸更穩定。

  • ·小巧而強大

    由於使用多個滾子承受負荷，因此雖然結構緊湊，但具有較高的負荷能力。

  • ·堅固耐用

    框架主體採用帶頂板的結構焊接而成，極富剛性且堅固。另外，通過主要部件的淬火處理，具有優異的耐磨性。

  • -提供塑膠滾子式

    塑膠滾子，而且它的重量大約是鋼製滾筒的一半，因此便於攜帶。

    塑膠滾子的運作噪音比鋼輥小，而且沒有刺耳的金屬聲。

    *塑膠滾子式滾筒請避免陽光直射。

  • ·多種選項

    集合了各種可依用途使用的選項。

    了解更多

  • ·輕微行駛

    採用與軸承相同工作原理、圓度高的滾子，降低了行走阻力，只需很小的力即可搬運重物。

    使用循環鏈進行節能模擬

    傳送方式 摩擦係數 (μ) 運輸所需的力 (F) 功率要求 (W) 省電
    拖

    拖

    		 0.3 2.94kN 0.49kW -
    使用輥式輸送機

    使用輥式輸送機

    		 0.1 0.98kN 0.16kW 能耗約為30%
    使用鋼輥式循環鏈

    使用鋼輥式循環鏈

    		 0.03 0.29kN 0.05kW 能耗約為30%
    使用塑膠滾子式循環鏈

    使用塑膠滾子式循環鏈

    		 0.04 0.39kN 0.07kW 能耗約為43%

    [例]以10m/min的速度每天運送1000kg的物品1小時。

    • 搬運所需力 [kN] :
      F=W×G×10-3 ×μ
    • 所需電力 [kw (kN・m/s) ] :
      P=F×V×1/60
    • 重量:W=1000千克
    • 速度:V=10m/min
    • 重力加速度:G=9.80665m/s 2
    • 摩擦係數:μ

    CO2約70%削減

    CO2約57%削減

    ※根據“關於促進全球變暖對策的法律執行條例第3條”

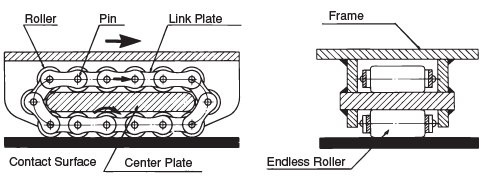

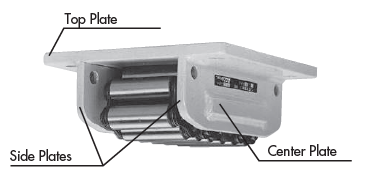

結構

結構
結構

種類

  • ·鋼輥型:基本負載能力:14.7kN (1500kgf) 至1961kN (20萬 kgf)

    鋼輥式是一種結構緊湊、堅固耐用的循環鏈，其中心板和輥子均經過硬化處理，具有很高的承載能力。

  • -塑膠滾子類型：基本承載能力：2.94kN (300kgf) 至 34.3kN (3500kgf)

    塑膠滾子型是循環鏈，輥筒採用工程塑膠製成。

    鋼滾子循環鏈的基本特性與工程塑膠滾子的功能相結合。

    特別是「Toughroller (原型版)」是一款經濟實惠、輕便簡單的型號，易於使用。

產品目錄、使用說明書

型號表示例

TUF25 - ESP
|
尺寸		 ｜
附件類型
ESP：加長側板型
SGR1：單側側導滾子
SGR2：兩側均設有側導滾輪
SPK：帶刺
SKT：裙型
GPD：附橡膠墊
SCR：附刮刀
選購部件
HDL：手柄
TTB：唱盤

附件/選項概述

註)如果您需要可選的內置發貨，請與我們聯係。

商品一覽表

※單擊查看詳細信息

鋼輥式
型號 基本負荷能力
kN {頓}
TUF-J 14.7 1.5
TUF6 58.8 6
TUF12 118 12
TUF25 245 25
TUF40 392 40
TUF65 637 65
TUF100 980 100
TUF200 1961 200
Toughroller (原型版)
型號 基本負荷能力
kN {頓}
TUF-JP 2.94 0.3
塑膠滾子型
型號 基本負荷能力
kN {頓}
TUF1P 9.8 1
TUF2P 19.6 2
TUF4P 34.3 3.5
雙輥式
型號 基本負荷能力
kN {頓}
TUF25W-ESP-TTB 245 25
TUF4WP-ESP-TTB 34.3 3.5

雙滾子型是延長側板式，標準是附帶轉盤。
