循環鏈^選項列表

■延長側板式

導向轉向互連

• 焊接品不可改裝。

單擊放大

適用主體型號	L mm	Z mm	質量 kg
TUF-J	170	17	3
TUF-6	230	17	6
TUF12	300	17	12
TUF25	400	22	33
TUF1P	230	17	2.4
TUF2P	300	17	6
TUF4P	400	22	19

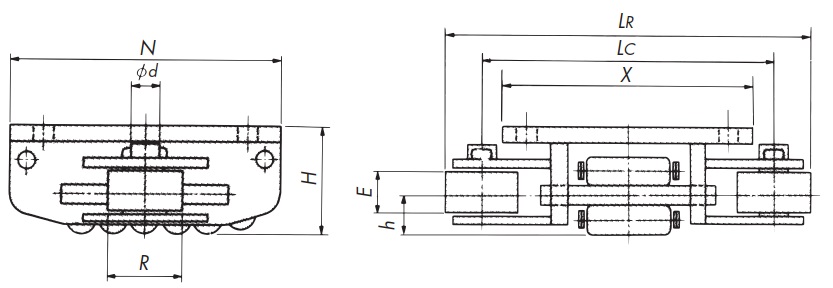

■附側導滾子

防側擺推力負荷作用時

• 有安裝在一側的類型和安裝在兩側的類型。
• 焊接品不可改裝。

單擊放大

單位mm

適用主體型號	N	X	H	R	E	d	h	LC	LR
TUF-J	120	135	51.1	38	16	14.5	20	142	180
TUF6	160	150	66	44.5	23	22	27	174	218
TUF12	210	200	85	60	38	22	40	220	280
TUF25	300	250	130	75	62	31.5	60	285	360

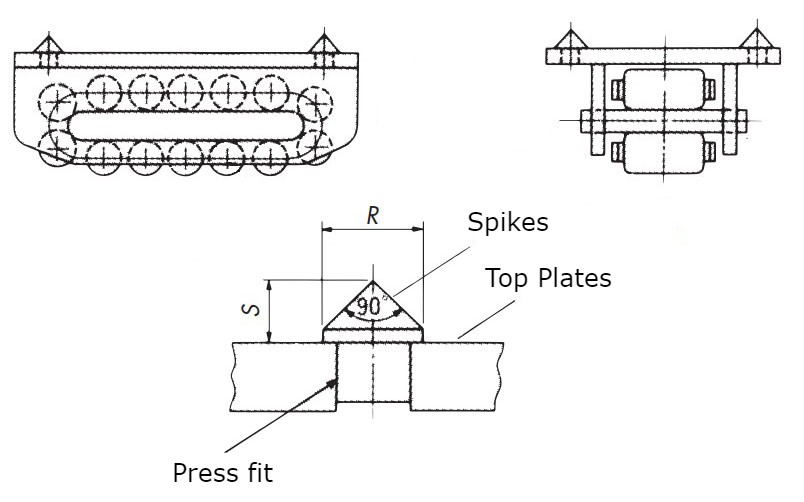

■附釘鞋

木制托盤用

單擊放大

單位mm

適用主體型號	R	S
TUF-J	12	7
TUF6	14	8
TUF12	19	10.5

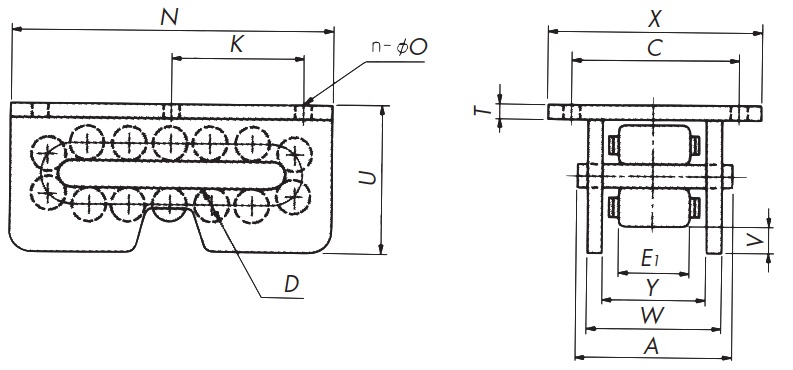

■裙形

防側擺推力負荷作用時

• 有安裝在一側的類型和安裝在兩側的類型。
• ※一般帶有單側裙子。
• 焊接品不可改裝。

單擊放大

適用主體型號	U mm	V mm	Y mm	質量kg (兩側附裙子)
TUF-J	65	14.0	56.5	3
TUF6	85	19.2	72	6.3
TUF12	112	27.0	100	14.5
TUF25	166	36.0	130	37.8

■附松緊帶襯墊

木制托盤用

• 適用於重量平均分擔凹凸路面防滑。

■帶刮板

導軌面上有垃圾時

• 焊接品不可改裝。

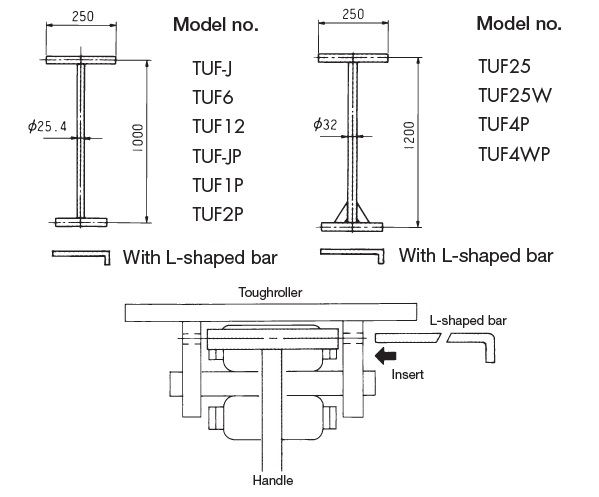

■手柄

指南

• 可安裝的本體為延長側板式。

單擊放大

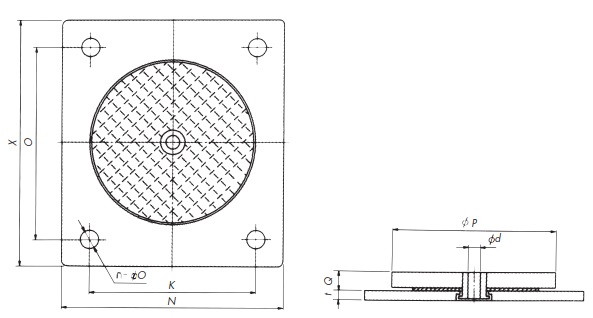

■轉盤

轉向用

• 它可以透過螺栓固定到循環鏈的頂板上。

單擊放大

適用主體型號	P mm	d mm	Q mm	t mm	固定螺栓	質量 kg
TUF-J	90	7	10	6	M8	1.3
TUF1P, TUF6	120	10	13	6	M10	2.4
TUF2P, TUF12	160	14	13	9	M12	5.3
TUF4P, TUF25	200	17.5	17	12	M16	12.1
