動力鎖KE系列
標準規格
- ·備有各種小直徑尺寸產品，最適合小型步進電機、伺服電機輸出軸連接。
- ·部件數量少的簡單構造，性價比優異。
- 適用軸徑:Φ5~Φ100
- トルク範囲：7.5～9900N・m
- 適用公差：軸：h6、h7、js6、js6、k6、m6、（h9、h10）輪毂孔徑：H8
- 應用曲面粗糙度:Ra1.6
※軸公差為h9、h10時，傳遞扭矩為目錄值的90%。
不鏽鋼規格
- ·主體材質採用奧氏體不鏽鋼材質，具有高耐腐蝕性。
- ·緊固螺栓經特殊潤滑塗層處理，組裝時無需塗油。
- - 與他社產品相比，在保持高傳遞扭力的同時，採用抑制發生面壓的設計，因此可相容於小直徑輪轂。
此外，緊固螺栓數量少，可減少組裝工時。 - ·與KE系列相同，標準產品可對應伺服電機等的正公差軸。
- 適用軸徑:Φ5~Φ50
- トルク範囲：5.0～836N・m
- 適用公差：軸：h6、h7、js6、js6、k6、m6、（h9、h10）輪毂孔徑：H8
- 應用曲面粗糙度:Ra1.6
※軸公差為h9、h10時，傳遞扭矩為目錄值的90%。
無電解鍍鎳規格
- ·尺寸、傳遞扭矩均與KE標準系列相同。沒有減扭矩。
- ·主體採用了無剝離的無電解鍍鎳。
- ·緊固螺栓經過具有潤滑效果的特殊表面處理，組裝時無需塗油。無鉻，也考慮到了環境方面。
- *請注意，與其他規格不同，適用的軸公差為h8，輪毂孔徑公差為H8。
- 適用軸徑:Φ5~Φ100
- トルク範囲：7.5～9900N・m
- 適用公差：軸 h8，輪轂孔 H8
- 應用曲面粗糙度:Ra1.6
低面壓規格
- ·通過採用專用螺栓，降低了發生面壓。(螺栓顏色:藍色)
- ・它可以用於以前由於厚度不足而強度不足以承受表面壓力的小径輪毂。
- ·軸強度不足時也可以考慮。
- ·與標準規格一樣，可支持廣泛的軸公差。
- ※傳遞扭矩比標準規格低，請在商品一覽表的產品詳細畫面中確認。
- 適用軸徑:Φ5~Φ100
- トルク範囲：6.3～8290N・m
- 適用公差：軸：h6、h7、js6、js6、k6、m6、（h9、h10）輪毂孔徑：H8
- 應用曲面粗糙度:Ra1.6
※軸公差為h9、h10時，傳遞扭矩為目錄值的90%。
結構
單錐度

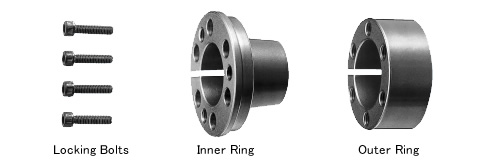

動力鎖KE 系列結構簡單，由三個部分組成：內環、外環和緊固螺栓。
只需擰緊緊固螺栓即可牢固固定。
影片內容
特性和結構
操作方法
產品目錄、使用說明書
型號表示例
| PL | 005 | X | 016 | KE | - | SS |
| | 軸徑 |
| 外徑 |
| 系列名 |
| 規格 |
|||
| 無：標準規格 SS：不鏽鋼 KP：化學鍍鎳 LP：低面壓規格 |
||||||
