超級時規PX皮帶 HY規格
- 通過採用玻璃和碳的混合芯線，實現了顯著的高強度和高剛性
- 實現了更高的負荷傳動、長壽命等，將皮帶所要求的性能追求到了極限。
- * HY規格是按需定制的。
- ＊1本単位販売とロット単位販売を併用します。
特性
- *「超」高強度：
採用由高剛性碳纖維和特殊處理的玻璃纖維製成的混合芯線，可實現高傳輸容量。
它的傳動能力是超級時規PX皮帶HC規格的 1.3 到 2.0 倍，從而可以製造更緊湊的設備並減輕重量。 - *「超」高剛性:
採用混合芯線減輕了負荷伸縮。可進行高速、高負荷傳動。
此外，大幅縮短衰減時間並減小最大振幅，可加快設備速度。
1.“超”高強度

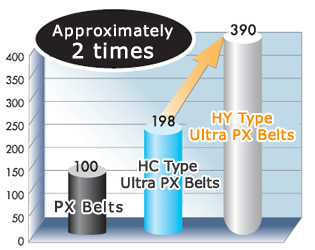

傳動能力 (指數比較)

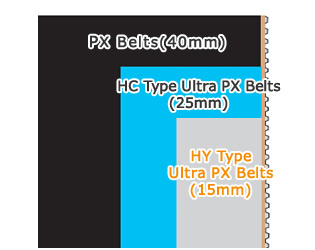

同一傳動能力的寬度比較
2.“超”高剛性

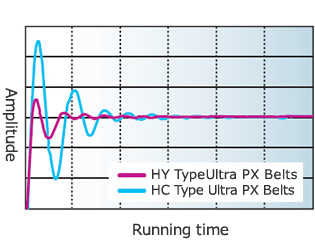

衰減特性比較

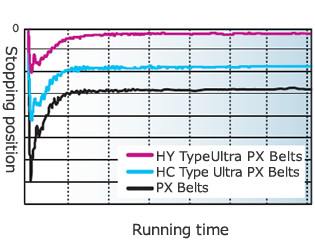

停止精度比較
產品目錄、使用說明書
型號表示例
| BG | 600 | UP | 3M | 10 | - | HY |
| ｜ ｜ ｜ |
| 皮帶長度 mm |
｜ ｜ ｜ |
| 種類 (間距) |
| 皮帶寬度 mm |
| 規格 |
|
| 橡膠同步帶 | P:PX UP:Ultra PX |
|||||
商品一覽表
※單擊以查看詳細資訊。
| 間距 mm |
基本形式編號 | 皮帶寬度mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 10 | 15 | 25 | 40 | 60 | 80 | 100 | 120 | ||
| 3 | UP3M6-HY | ○ | ||||||||
| UP3M10-HY | ○ | |||||||||
| UP3M15-HY | ○ | |||||||||
| 5 | UP5M10-HY | ○ | ||||||||
| UP5M15-HY | ○ | |||||||||
| UP5M25-HY | ○ | |||||||||
| 8 | UP8M15-HY | ○ | ||||||||
| UP8M25-HY | ○ | |||||||||
| UP8M40-HY | ○ | |||||||||
| UP8M60-HY | ○ | |||||||||
| 14 | UP14M40-HY | ○ | ||||||||
| UP14M60-HY | ○ | |||||||||
| UP14M80-HY | ○ | |||||||||
| UP14M100-HY | ○ | |||||||||
| UP14M120-HY | ○ | |||||||||
