除塵器用輸送鏈JAC型
- 在水處理設施的除塵器、排水機中使用的鏈條。
- 通過材質的組合，可以根據用途選擇合適的鏈子。
規格
-
·NVJ:最經濟、最堅固、最耐磨的鏈條。
-
·PJ (PJH) :具有優異的耐磨性和耐腐蝕性的鏈條。
-
・PJW（PJWH）：與 PJ 系列的兩個法蘭相容，適用於防止從導軌脫落。
-
·SJ:是耐腐蝕性最好的鏈子。
-
・SJW：與 SJ 系列的兩個法蘭相容，適用於防止從導軌脫落。
-
·NSJ:與SJ規格相比，套筒~滾子間的耐磨損性能為1.5倍。已註冊NETIS (註冊號:KT-230284-A)
-
·NSJW:與SJW規格相比，套筒~滾子間的耐磨損性能為1.5倍。已註冊NETIS (註冊號:KT-230284-A)
NSJ規範和NSJW規範已在NETIS中註冊。點擊此處查看資源
-
·FP-SJW:使用樹脂制F滾子降低行走噪音的鏈條。
*PJH 和 PJWH 是重型型號。重型型號的內鏈節帶有更寬的鋼板。
附件（詳情請參閱產品清單）
耙式反轉自動除塵器的Y附件
（附件類型：Y）

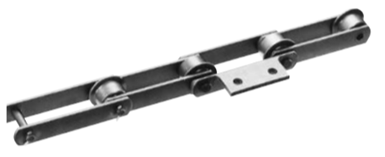

A2附件（1 型），適用於固定式耙式自動除塵器及排水機
（附件類型 A2T1）

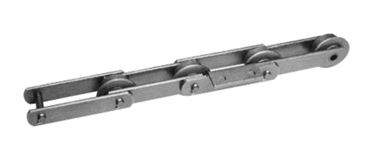

2型泥沙清除機附件
（附件類型：A2T2）
※PJW·SJW耙子固定式自動除塵器·排水機用
A2附件（類型1）（附件類型A2T1）
HB:強力型加大了內鏈片的寬度。
產品目錄、使用說明書
商品一覽表
*最大容許張力是根據我們的設計標準計算得出的值，即計算強度。除非另有規定，否則在選擇大型输送鏈條時應使用最大容許張力。
該數值因製造商而異，並非保證值。
※平均拉伸強度請咨詢本公司。
| 尺寸 | 滾子 類型 |
節距 | 滾子 外徑 |
內鏈節 內寬 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC08152 | S | JAC08152S-NVJ | 22.2 | 26.2 |
| JAC10152 | R | JAC10152R-NVJ | 50.8 | 29 |
| F | JAC10152F-NVJ | 50.8 | ||
| S | JAC10152S-NVJ | 29 | ||
| JAC6205 | R | JAC6205R-NVJ | 65 | 35.9 |
| F | JAC6205F-NVJ | 65 | ||
| S | JAC6205S-NVJ | 34.9 | ||
| JAC21152 | R | JAC21152R-NVJ | 70 | 35.7 |
| F | JAC21152F-NVJ | 70 | ||
| S | JAC21152S-NVJ | 40.1 | ||
| JAC26152 | R | JAC26152R-NVJ | 80 | 55.6 |
| F | JAC26152F-NVJ | 80 | ||
| S | JAC26152S-NVJ | 44.5 |
| 尺寸 | 滾子 類型 |
節距 | 滾子 外徑 |
內鏈節 內寬 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC08152 | S | JAC08152S-PJ | 22.2 | 27 |
| JAC10152 | R | JAC10152R-PJ | 50.8 | 30 |
| F | JAC10152F-PJ | 50.8 | ||
| S | JAC10152S-PJ | 29 | ||
| JAC10152-H | R | JAC10152R-PJH | 50.8 | 30 |
| F | JAC10152F-PJH | 50.8 | ||
| S | JAC10152S-PJH | 29 | ||
| JAC6205 | R | JAC6205R-PJ | 65 | 37.1 |
| F | JAC6205F-PJ | 65 | ||
| S | JAC6205S-PJ | 34.9 | ||
| JAC6205-H | R | JAC6205R-PJH | 65 | 37.1 |
| F | JAC6205F-PJH | 65 | ||
| S | JAC6205S-PJH | 34.9 | ||
| JAC21152 | R | JAC21152R-PJ | 70 | 37.1 |
| F | JAC21152F-PJ | 70 | ||
| S | JAC21152S-PJ | 40.1 | ||
| JAC26152 | R | JAC26152R-PJ | 80 | 55.2 |
| F | JAC26152F-PJ | 80 | ||
| S | JAC26152S-PJ | 44.5 |
| 尺寸 | 滾子 類型 |
節距 | 滾子 外徑 |
內鏈節 內寬 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC10152 | F | JAC10152F-PJW | 50.8 | 36.2 |
| JAC10152-H | F | JAC10152F-PJWH | 50.8 | 36.2 |
| JAC6205 | F | JAC6205F-PJW | 65 | 44.5 |
| JAC6205-H | F | JAC6205F-PJWH | 65 | 44.5 |
| 尺寸 | 滾子 類型 |
節距 | 滾子 外徑 |
內鏈節 內寬 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC08152 | S | JAC08152S-SJ | 22.2 | 27 |
| JAC10152 | R | JAC10152R-SJ | 50.8 | 30 |
| F | JAC10152F-SJ | 50.8 | ||
| S | JAC10152S-SJ | 29 | ||
| JAC6205 | R | JAC6205R-SJ | 65 | 37.1 |
| F | JAC6205F-SJ | 65 | ||
| S | JAC6205S-SJ | 34.9 | ||
| JAC21152 | R | JAC21152R-SJ | 70 | 37.1 |
| F | JAC21152F-SJ | 70 | ||
| S | JAC21152S-SJ | 40.1 | ||
| JAC26152 | R | JAC26152R-SJ | 80 | 57.2 |
| F | JAC26152F-SJ | 80 | ||
| S | JAC26152S-SJ | 44.5 |
| 尺寸 | 滾子 類型 |
節距 | 滾子 外徑 |
內鏈節 內寬 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC10152 | F | JAC10152F-SJW | 50.8 | 36 |
| FP | JAC10152FP-SJW | |||
| JAC6205 | F | JAC6205F-SJW | 65 | 44.5 |
| FP | JAC6205FP-SJW | |||
| JAC21152 | F | JAC21152F-SJW | 70 | 44.5 |
| FP | JAC21152FP-SJW | |||
| JAC26152 | F | JAC26152F-SJW | 80 | 57.2 |
| 尺寸 | 滾子 類型 |
節距 | 滾子 外徑 |
內鏈節 內寬 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC08152 | S | JAC08152S-NSJ | 22.2 | 27 |
| JAC10152 | R | JAC10152R-NSJ | 50.8 | 30 |
| F | JAC10152F-NSJ | 50.8 | ||
| S | JAC10152S-NSJ | 29 | ||
| JAC6205 | R | JAC6205R-NSJ | 65 | 37.1 |
| F | JAC6205F-NSJ | 65 | ||
| S | JAC6205S-NSJ | 34.9 | ||
| JAC21152 | R | JAC21152R-NSJ | 70 | 37.1 |
| F | JAC21152F-NSJ | 70 | ||
| S | JAC21152S-NSJ | 40.1 | ||
| JAC26152 | R | JAC26152R-NSJ | 80 | 57.2 |
| F | JAC26152F-NSJ | 80 | ||
| S | JAC26152S-NSJ | 44.5 |
| 尺寸 | 滾子 類型 |
節距 | 滾子 外徑 |
內鏈節 內寬 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC10152 | F | JAC10152F-NSJW | 50.8 | 36 |
| JAC6205 | F | JAC6205F-NSJW | 65 | 44.5 |
| JAC21152 | F | JAC21152F-NSJW | 70 | 44.5 |
| JAC26152 | F | JAC26152F-NSJW | 80 | 57.2 |
