塑膠系列三維PMA型

產品圖片
  • 鏈節
    縮短、延長
  • 可以縮短
  • 無法延長
  • 一種可在三維空間自由移動的軟管式電纜保護鏈條。
  • - 採用擠壓成型工藝製成的整合式電纜保護鏈條。
  • ·備有主機8尺寸和連接器。
  • ·長度可達50米或30米。

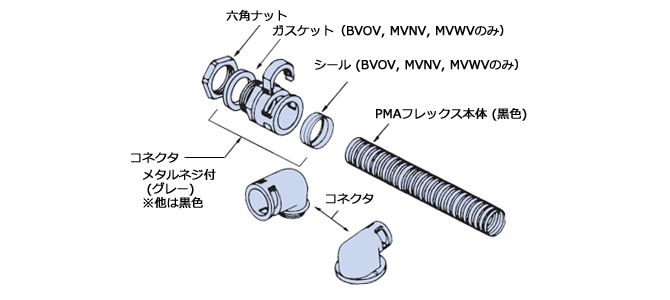

結構

結構

特性

1.聚酰胺樹脂制

重量輕，富有韌性，功能強大。耐寒、耐熱 (-50~85°C)、耐候、耐油性優異。

2.單觸式連接器

從上面按下鎖片的話，一按就能結合。用平頭螺絲刀提起鎖片的話，就能簡單地取下來。

3.品種豐富

備有內徑Φ6.2~Φ46.7的8種尺寸和5種連接器。

產品目錄、使用說明書

商品一覽表

主體

※單擊以查看詳細資訊。

系列 品名 外徑
Φd 2 mm		 內徑
Φd 1 mm		 允許彎曲半徑R mm 每根最大長度
m
靜態 動態的
PMA型 PIST-07B 10.0 6.2 15 40 50
PIST-10B 13.0 9.6 20 50 50
PIST-12B 15.8 11.9 25 65 50
PIST-17B 21.1 16.4 30 65 50
PISG-23B 28.4 21.7 40 100 50
PISG-29B 34.7 27.9 50 120 50
PISG-36B 42.3 35.8 60 180 30
PISG-48B 54.2 46.7 70 200 30
