動力鎖ML系列
- 是用一個螺母就能簡單締結的簡易締結類型。
- ·只需1個螺母即可輕松固定。可大幅減少組裝工時。
- ※軸徑Φ32以下為ML型，Φ34以上為MG型，外觀也不同。
- ※定心功能可用。不需麻煩的輪轂階梯形加工。
- ※組裝時，輪轂向軸向裡側移動少許。詳情請咨詢。
標準規格
- ·表面電鍍處理完成，對應簡易防銹，螺母也經過特殊表面處理，組裝時無需塗油。
- -此系列中唯一可以連接到比動力鎖長度更短的 輪轂 上的部件。
- ·可在基準1/2~1.1倍的範圍內變更擰緊扭矩。可配合輪轂強度使用。
- 適用軸徑:Φ5~Φ75
- トルク範囲：6.76～2000N・m
- 適用公差：軸 h8，輪轂孔 H8
- 應用曲面粗糙度:Ra1.6

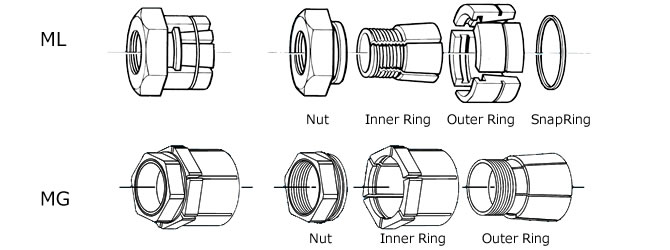

結構
單錐度
動力鎖ML 系列由四個部分組成：外環、內環、螺帽和環形彈簧。
它分為四個部分。
·螺母和外露分別通過伸出項和凹槽互鎖。
滾邊彈簧可防止外套脫落。
產品目錄、使用說明書
型號表示例
| PL | 040 | X | 067 | MG |
| | 軸徑 |
| 外徑 |
| 款式 M=ML款式 MG=MG款式 |
商品一覽表
※單擊以查看詳細資訊。
| 標準規格 |
|---|
| PL034X060MG |
| PL035X060MG |
| PL036X060MG |
| PL038X060MG |
| PL040X067MG |
| PL042X067MG |
| PL045X067MG |
| PL048X073MG |
| PL050X073MG |
| PL055X080MG |
| PL060X086MG |
| PL065X092MG |
| PL070X092MG |
| PL075X100MG |
