大型輸送鏈條
產品資訊 大型輸送鏈條
大型输送鏈條可自由組合，以水平、垂直和傾斜等任意方向輸送物料。它們無需特殊材料即可承受高達約 200°C 的溫度，更高溫度下則採用耐熱鋼。此外，它們還具有耐腐蝕和耐水、耐化學性的特性，使其適用於廣泛的應用領域。
幾乎任何材料都可以運輸，從煤粉、水泥等粉狀材料到小麥、大豆等顆粒狀材料，再到礦石、岩石等塊狀材料，甚至重達數噸的產品，對可運輸的材料幾乎沒有任何限制。
結構
*大型输送鏈條的總長度公差為±0.25%。
■鬆配合
組合軸和孔時，始終會出現間隙的配合。
孔公差帶完全位於軸(銷軸或軸套)公差軸上方的配合。
■壓入配合
組合軸和孔時，始終可以擰緊的配合。
孔公差帶完全位於軸(銷軸或軸套)公差帶下方的配合。
| 1.銷軸 (CP) | 2.套筒 (B) | |
|---|---|---|
| 銷軸最重要的功能是連接外鏈節內鏈節。與鍊板一樣，銷軸承受著鏈條在行進方向上的張力以及來自被輸送貨物在垂直方向上的反作用力。此外，當鏈條彎曲時，銷軸的外周會與套筒的內週滑動，造成磨損。銷軸是重要的強度部件，但同時也必須具有耐磨性。 | 軸套是鏈條與鏈輪嚙合時承受鏈條張力的強度構件，但主要作用是軸承構件。軸套的外周在滾子旋轉時與滾子的內周滑動而磨損，軸套的內周在鏈條彎曲時與銷的外周滑動而磨損。套筒內周的磨損直接表現為螺距伸長。 | |
| 3.滾子(R-R、F-R、S-R、M-R、N-R) | 4.板(PLP-A、PLP-B、BLP) | |
| 它與套筒鬆配合配合狀態。當它與鏈輪嚙合時，起到滾輪的作用，減輕對齒面的衝擊和磨損。行駛過程中它也能滾動，降低滾動阻力。 | 板主要在鏈條的行進方向上承受拉伸負荷，在直角方向上承受支撐搬運物的反作用力。鏈條彎曲時外鏈片和內鏈片滑動，嚙合鏈輪時與齒的側面滑動。一般來說，外鏈片有圓孔和缺孔。 | |
| 5.T銷 (T-PIN) | 6.附件 | |
 |
將銷軸壓入外鏈片後，插入T銷，彎曲以防止銷軸脫落。將T銷彎曲30°以上，或將其彎曲至T銷的一端在板的寬度內。 | 這是固定安裝的部分。 附件請參閱下面的「附件的類型」，以瞭解更多關於類型的資訊。 |
■鏈的基本3尺寸
節距、滾輪直徑和內鏈節寬度稱為滾輪鏈的三個基本尺寸。當這三個尺寸相同時，滾子鍊和鏈輪在尺寸上是相容的。
附件是用於將運輸裝置連接到鏈條上的零件。它們可以安裝在您所需的任何鏈節間距上。
標準附件
這是一款經濟實惠且用途廣泛的附件。
附件
是一側帶有翼片的形式。
螺栓孔數稱為A1、A2、A3。
A1附件
A2附件
A3附件
K附件
是兩側帶有羽毛的形式。
螺栓孔數稱為K1、K2、K3。
K1附件
K2附件
K3附件
GA附件
在一側的板上有螺栓孔的形式。
螺栓孔數稱為GA2、GA4。
GA2附件
GA4附件
專用附件
每個應用程式都有專用附件。
高板
頂滾子
側邊滾子
用於流動
特殊附件（加α型輸送鏈）
特殊附件的變體。
附SA附件
一側帶有垂直葉片的形式
包含 SK附件
兩側帶有垂直葉片的形式
包含 CA2附件
網的安裝
無間隙板條安裝用
包含AA3附件
強力夾持附件
包含 AR2附件
附件的彎曲剛度得到改善
（附加強筋）
包含MG2附件
可在1種安裝夾具中使用
附AS2附件
刮板及翼板安裝
包含 AF2附件
深刮板和翼板安裝
包含 WSA0附件
防止運輸物溢出
帶擴展銷
可安裝於銷軸端部
(形式:EN)
帶支撐銷
直接裝在係帶銷上
裝配網等
(形式:TN)
附頂蓋
避免劃傷運輸物
(形式:TP)
帶滾輪
水平長距離用
(形式:TRO)
附外滾輪
大負荷支撐
(形式:RO)
帶導靴
防側擺
(形式:GS)
帶導滾子
水平使用
(形式:GR)
附固定推頭
按壓搬運
(形式:KD)
附推頭滾子
推圓形搬運
(形式:RD)
帶傾斜推頭
輸送機上的存儲
(格式:CD)
帶滾輪傾斜推頭
圓形儲存
(形式:RCD)
和弓身推頭
將搬運物留在指定位置
（格式：DD）
滾子類型
大型输送鏈條依應用的不同，主要分為三種基本滾輪類型。
| 大型输送鏈條基本滾子式 | ||
|---|---|---|
| R滾子 | F滾子 | S、M、N滾子 |
 |
 |
 |
|
|
鏈輪嚙合時有緩和衝擊和磨損的作用。
|
以下是大型输送鏈條在輸送側和返回側採用的滾柱式導引方法範例，以確保輸送鏈平穩運作。
引導方法示例
| R滾子 (S滾子) 型鏈 | F滾子鏈 | 有側邊滾子鏈條 | |
|---|---|---|---|
| 搬運方 |  |
 |
 |
| 返回側 |  |
 |
 |
安全註意事項
切勿將附加零件焊接到裝配鏈上，因為這可能會導衹板扭曲導衹鏈彎曲或扭曲，並可能導衹零件因熱影響而變硬或脆性斷裂。
大型输送鏈條產品清單
大型輸送鏈條（軸承滾子輸送鏈條）
軸承滾子輸送鏈條採用獨特的結構，滾筒內部裝有圓筒滾柱，從而降低了鏈條運行阻力，顯著提高了滾筒的允許負載，延長了套筒和滾筒之間的磨損壽命。
這樣就實現了傳統輸送鏈難以實現的改進，例如「更高的效率」、「更低的成本」、「抑制黏滑現象」和「延長滾筒和導軌的使用壽命」。
除了標準規格外，我們還提供防塵規格、免加油規格、免加油耐水仕様等，您可以選擇最適合您需求的型號。
*即使驅動單元連續運行，鏈條也重復移動和停止的現象
我們還提供方便的連結鏈節、螺絲鎖緊式接頭只需使用扭力扳手即可切斷&連接和斷開。

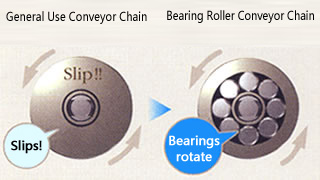

1.軸承滾子的結構
2.軸承滾子功能
- ·降低鏈條運行阻力 (通用產品的1/3)
- ·大幅度提高滾子容許負荷
3.軸承滾子效果
- ·鏈條張力、所需動力的降低
- ・防止機長慢速運轉時出現抖動
- ·抑制滾子旋轉不良和減少導軌磨損
- ·延長了磨損壽命 (軸套與滾子之間)
- ·CO 2排放量和電費的削減
軸承滾子輸送鏈條標準規範
型號RF □□□□□ BR・BF-DT・AT~
我們獨特的結構，在滾筒內部採用圓筒滾柱，可使通用輸送鏈平穩運作（DT規格）。
它的使用壽命大約是原來的5倍。
- ·電機所需動力約1/3,鏈條尺寸可縮小2個尺寸。
- ·為降低設備整體的成本做贡獻。
- ·與RF傳送鏈的R輥、F輥尺寸相同。
- 環境溫度：BR、BF：-20℃至80℃
尺寸
RF03噸~RF36噸
吋系列請諮詢敝公司。
附件類型
A1, A2, A3, K1, K2, K3
滾子式
BR輥，BF輥
軸承滾子輸送鏈條防塵
型號RF □□□□□ DBR・DBF-DT・AT~
透過採用迷宮結構和密封件，這種輸送鏈比標準軸承滾子輸送鏈條更不容易受到灰塵侵入。
- ·由於採用迷宮結構和密封，粉塵難以侵入，在粉塵環境中具有標準規格3倍的磨損壽命。
- ·有兩種滾子格式:DBR和DBF。
- ・使用雰囲気温度：-10℃～80℃
尺寸
RF10噸~RF36噸
吋系列請諮詢敝公司。
附件類型
A1, A2, A3, K1, K2, K3
滾子式
DBR輥，DBF輥
軸承滾子輸送鏈條 免加油一般仕様
型號RF □□□□□ EBR·EBF-DT·AT~
在套筒和滾子之間使用具有自潤滑性能的特殊圓筒滾柱，因此滾筒部分
免加油即可使用，無需額外添加油。
- ·有EBR和EBF兩種滾子形式。
- ・使用雰囲気温度：-20℃～50℃
- *請注意，最大容許張力與標準系列不同。允許的滾輪載荷相同。
尺寸
RF03噸~RF36噸
吋系列請諮詢敝公司。
附件類型
A1, A2, A3, K1, K2, K3
滾子式
EBR輥，EBF輥
軸承滾子輸送鏈條 完全免加油規格
型號RF □□□□□ AEBR・AEBF-DT・AT~
銷子~套筒間、套筒~滾子間均無需追加加油即可使用。
- - 鋼輥和特殊圓筒滾柱交替安裝在輥筒內部。
此外，透過將固體潤滑劑壓緊並密封到襯套的內表面上，銷和襯套之間或襯套和滾輪之間不需要額外的潤滑。 - ·有AEBR、AEBF兩種滾子形式。
- 請注意，最大容許張力與標準系列不同，但允許的滾輪負載相同。
- ・使用雰囲気温度：-20℃～50℃
尺寸
RF05噸~RF26噸
吋系列請諮詢敝公司。
附件類型
A1, A2, A3, K1, K2, K3
滾子式
AEBR輥、AEBF輥
軸承滾子輸送鏈條 免加油耐水仕様
型號RF □□□□□ WEBR・WEBF-GS~
透過在滾筒內交替放置不鏽鋼滾筒和特殊的圓筒滾柱，可以在水濺環境中使用。
無需額外加油即可使用。
- ·有WEBR、WEBF兩種滾子形式。
- ・使用温度範囲：0℃～50℃
尺寸
RF03噸~RF36噸
吋系列請諮詢敝公司。
附件類型
A1, A2, A3, K1, K2, K3
滾子式
WEBR輥，WEBF輥
