滾針套筒鏈條NBSS（不鏽鋼）規格

製品写真
  • 使用專用針，無磨損伸縮的間歇搬運用鏈條。
  • 這使得在運輸係統中使用成為可能，這在過去是不可能的，有助於自動化，節省勞動力和提高生產率的速度。
  • NBSS (不鏽鋼) 規格中，針以外的部件使用18-8不鏽鋼，軸承部分附有密封墊片，可在有水滴的環境中使用。

特性

  • ·當彎曲次數為10 7次時，磨損伸長率極小，僅為0.06%。
  • ·滾針以外的部件是不鏽鋼制的，軸承部分帶有密封，所以即使在有水滴的氛圍中也可以使用。
  • ·特形實績也很豐富，可滿足各種要求。
  • ・使用温度範囲：-10℃～60℃
  • - 可使用 RF雙節距距 R 型滾輪。

結構

結構
  • ※通過密封防止潤滑脂流出。銷軸與套筒之間已加潤滑脂。

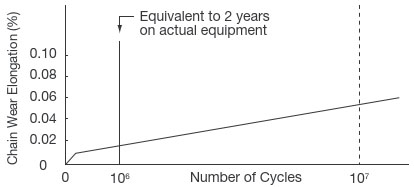

磨損延伸圖

磨損延伸圖

操作條件

  • ·鏈編號:RF2040R-NBSS
  • ・チェーン張力：0.44kN{45kgf}
  • ·鏈條速度:70m/min (加速試驗)
  • ·鏈輪齒數:12T×12T
  • ·鏈節數:44個
  • ·連續運轉

註意事項

  • ·濺到水的程度的話有密封性，但是因為不是完全防水功能，所以不能在水中使用。
  • 請注意，A 和 K附件的 C 和 X 尺寸以及銷軸長度與NB（普通）規格滾針套筒鏈條不同。

附件類型

選定鏈輪規格時

需要選擇與客戶的使用環境和使用的鏈條規格相對應的鏈輪規格。

對於 NBSS（不鏽鋼）滾針套筒鏈條，請使用標準不鏽鋼雙節距鏈輪，並採用 R 型滾筒規格。

鏈條鏈輪適合表請看這裡。

鏈輪匹配表

產品目錄、使用說明書

商品一覽表

※單擊以查看詳細資訊。

※下表還包括相關產品。這一頁介紹的商品的型號帶有顏色。

間距
mm		 滾針套筒鏈條 滾子直徑
mm		 內鏈節
內寬
mm
NB（普通）規格 NBH（高精度）規格 NBSS (不鏽鋼) 規格
25.40 RF2040R-NB RF2040R-NBH RF2040R-NBSS 15.88 7.95
31.75 RF2050R-NB RF2050R-NBH RF2050R-NBSS 19.05 9.53
38.10 RF2060R-NB RF2060R-NBH RF2060R-NBSS 22.23 12.70
50.80 RF2080R-NB RF2080R-NBH RF2080R-NBSS 28.58 15.88
