塑膠系列三維TKRB型
- 鏈節
縮短、延長
- 注意：可延長的鏈節數取決於電線的預留長度。
- 一種能夠承受較大拉力的3D電纜保護鏈條。
- ·內置金屬絲實現高拉伸強度。
- ·採用開放式結構，操作方便。
- ·為您準備了豐富的裝飾品。
- ·可通過拼接調整長度。詳情請確認說明。
結構
可以承受更大的張力
開式結構
- 您可以推入和插入電纜
- 簡化纜線的維護
也可根據使用環境和條件提供保護套管和隔熱罩。
長壽命化
使用特殊塑膠材料
可快速打開
支架可輕松安裝在連桿上
也可以通過表面緊固件/軟管帶將曲面安裝到機械人手臂上。
※僅部分尺寸
飾品※根據尺寸可能無法提供。
 |
 |
 |
 |

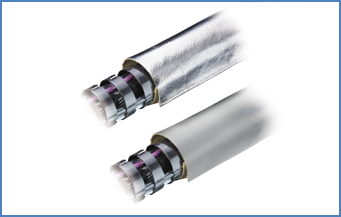

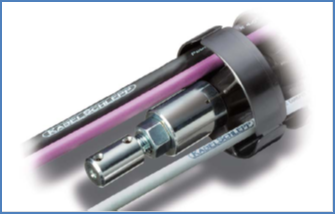

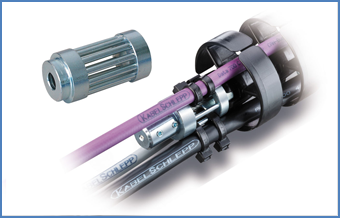

| 保護器 | 隔熱罩/保護套 | 卡盤零件 | 夾具 |
 |
 |
 |
 |

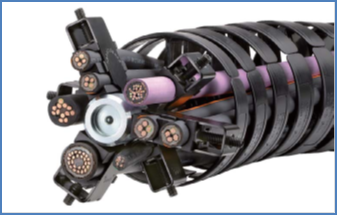

| 螺旋固定台 | 鎖定螺栓 (LineFix安裝用) |

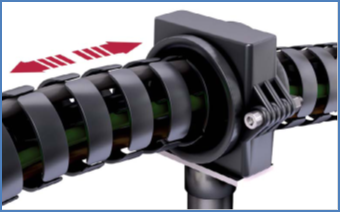

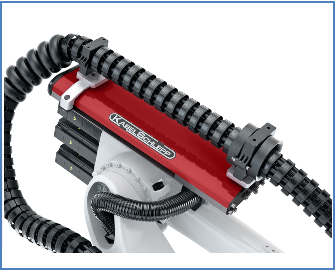

PBU(Pull Back Unit) | 導向支架 |
 |
 |
 |
 |

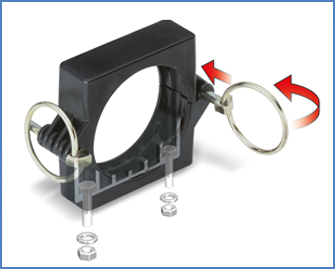

| 托架 | 旋轉板 | 支架支架 (TKRB14) | NEW支架 (TKRB21/32) |
特性

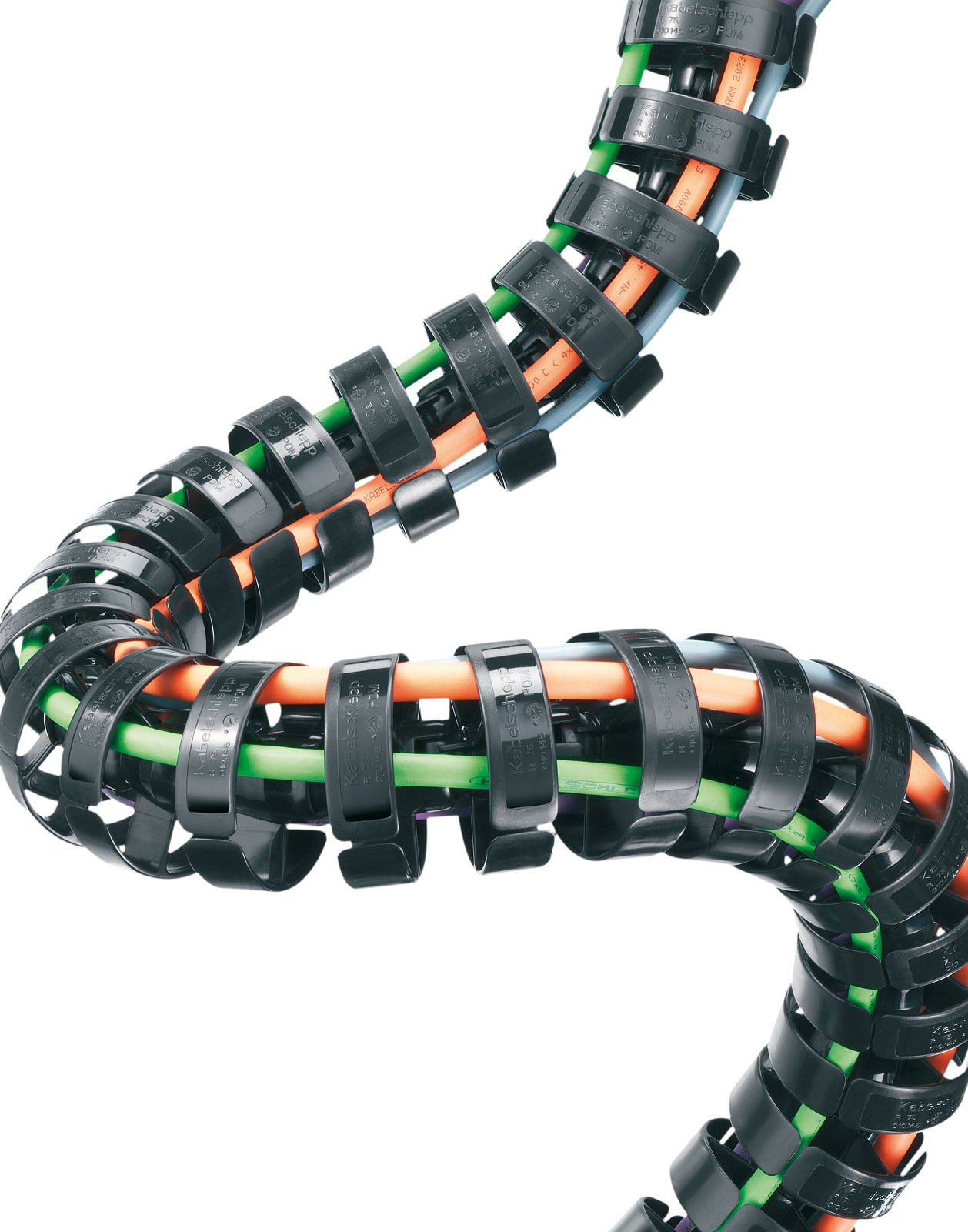

1.3維可彎曲
這樣可以延長三維彎曲電纜（例如多軸機器人中使用的電纜）的使用壽命，並降低過早斷開連接的風險。

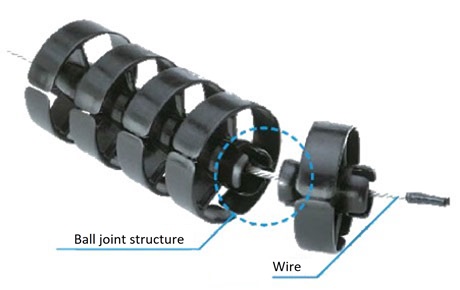

2.高強度
工程塑膠鏈節是通過兩端的球形接頭結構鏈節的，通過在鏈節中心內置電線來確保強度和靈活性。

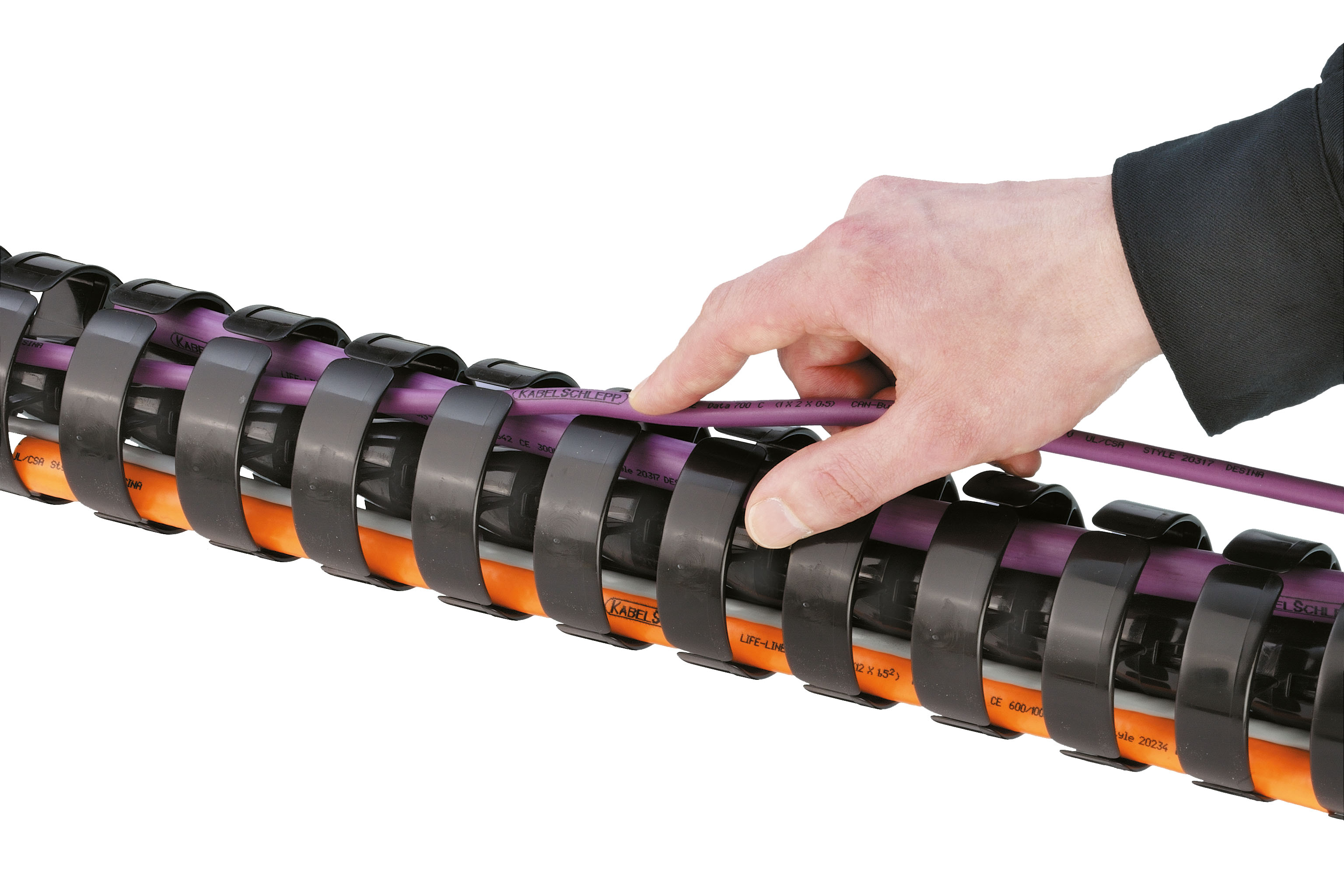

3.易於插入電纜軟管
所有尺寸均為開放式。採用狹縫結構或卡扣開合機構，可輕松插入電纜軟管。
4.豐富的附件
為各種環境和佈線提供豐富的附件。

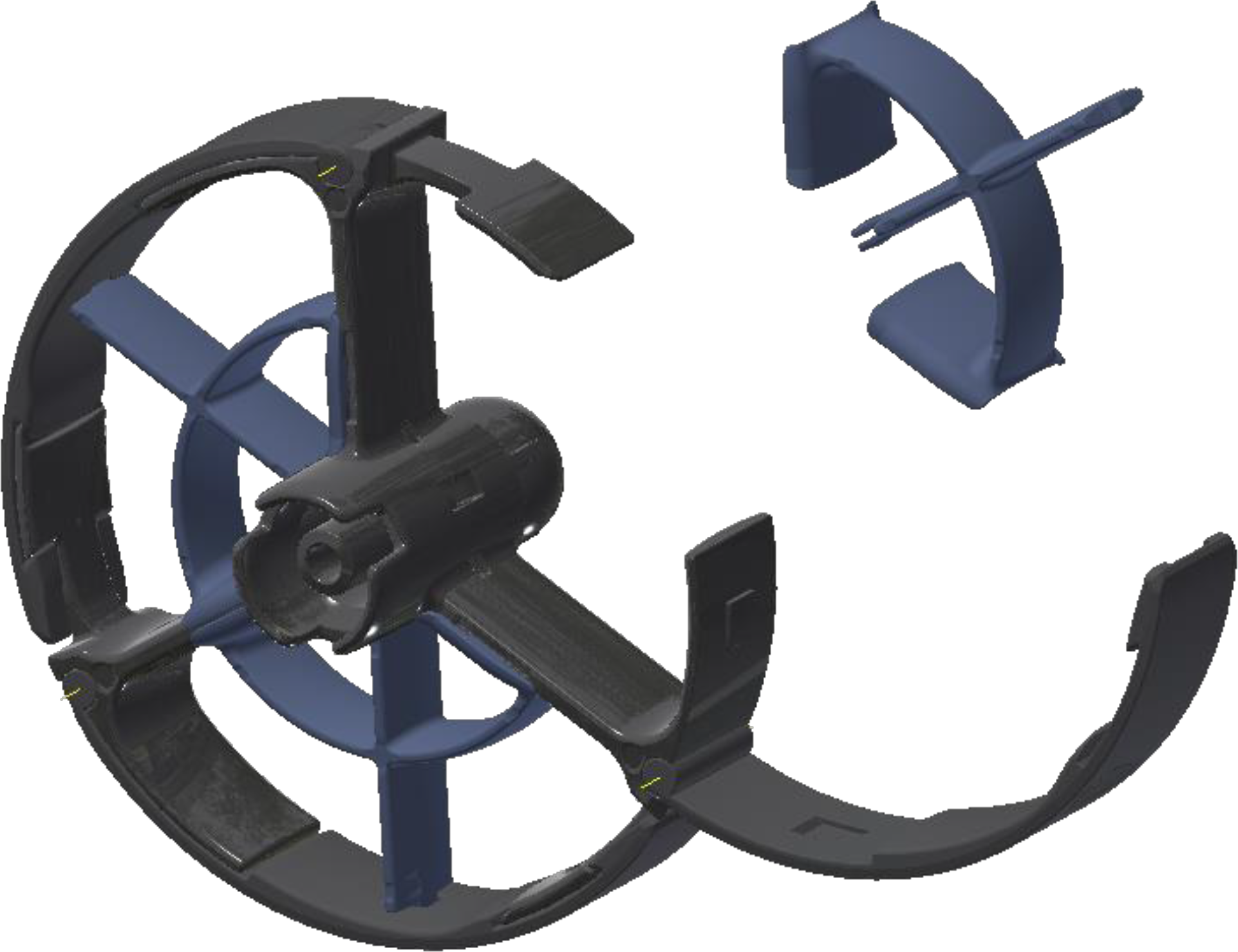

5.分區模塊陣容 (TKRB50H48)
大尺寸的TKRB50H包括一系列分隔模塊，可獨立存放更多電纜軟管。

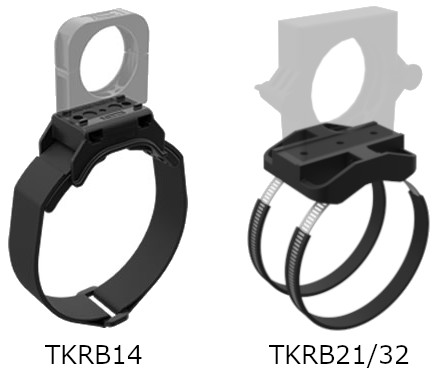

6. NEW通過表面緊固件/軟管帶將曲面安裝到機械臂上
支架也可以安裝在曲面機械人手臂上，例如協作機械人。
產品目錄、使用說明書
商品一覽表
| TKRB14H10～TKRB40H31 | TKRB50H48 |
 |
 |
※單擊以查看詳細資訊。

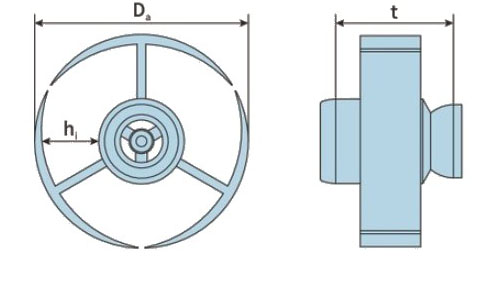

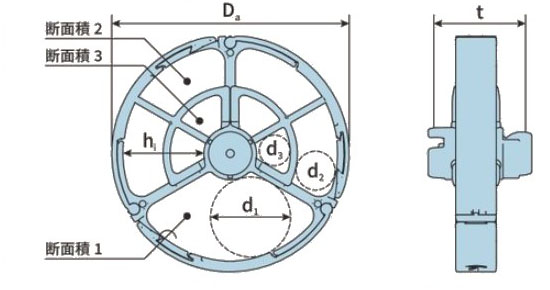

| 系列 | 尺寸 | 適用電纜軟管外徑 mm |
彎曲 半徑 mm |
容許扭轉角度 (每1m) ° |
Da mm |
hi mm |
t mm |
|---|---|---|---|---|---|---|---|
| TKRB型 | TKRB14H10 | 2～7 | 40[53] | ±670 | 31 | 10 | 14.5 |
| TKRB21H10 | 2～8 | 70[75] | ±450 | 40 | 10 | 21.5 | |
| TKRB32H14 | 2～11 | 90[105] | ±300 | 56 | 14 | 32 | |
| TKRB40H22 | 3～18 | 125[140] | ±215 | 75 | 22 | 40 | |
| TKRB40H24 | 3～20 | 130[170] | ±215 | 85 | 24 | 40 | |
| TKRB40H31 | 3～27 | 130[175] | ±215 | 100 | 31 | 40 | |
| TKRB50H48 | ～42 | 125[225] | ±200 | 140 | 48 | 50 |
