故障排除　電纜保護鏈條

1本體鏈節損壞
2電纜斷了。
3加長自由跨距模型的本體鏈節斷裂了。
4電纜和軟管在電纜保護鏈條內纏繞打結。
回答
1


單擊放大

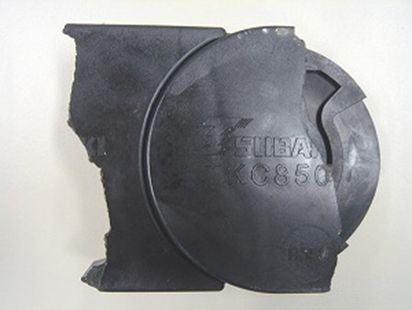

本體鏈節損壞

原因1

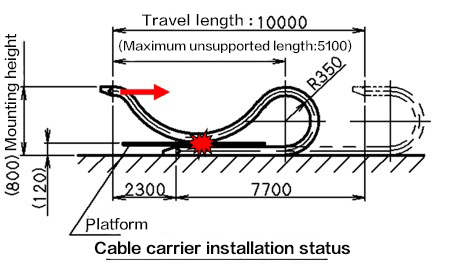

由於自由跨部分的撓曲，受到 (1) · (2) 的影響，產生了過大的衝擊力。

  • (1)從最大自由跨狀態後退 (向下圖箭頭方向移動) 時發生撓曲
    增大了作用於最下部附近的彎曲力矩。
  • (2)由於連桿內周面與地面的接觸滑動產生滑動阻力，
    彎曲力矩增大。


單擊放大

 措施
  • A.由於容量可能超出使用條件，因此需要重新選擇和調整大小。
  • B.設置支撐輥。

※適用品種請確認這裡。
原因2 隨著運行達到了耐久壽命。 措施 與自由跨部分的撓曲量的極限值 (標準)進行比較，達到極限值時，更換為新品。
返回列表
2


單擊放大

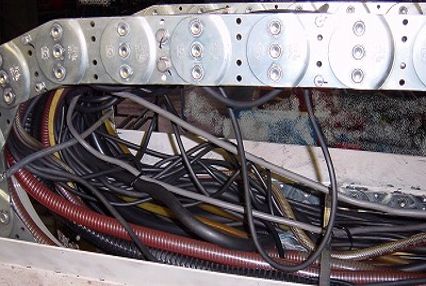

電纜斷了。

原因1 電纜軟管突出到電纜保護鏈條的內外兩側，幹擾了外圍設備的運作。 措施

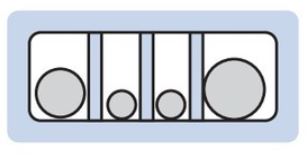

  • 1.安裝隔板，盡量橫排成1個空間1根
    容納電纜軟管。


    單擊放大

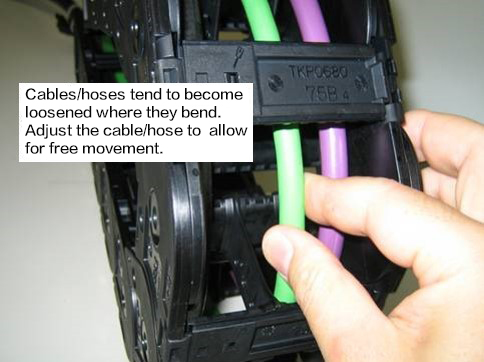

  • 2.調整電纜軟管的張力。


    單擊放大


    單擊放大

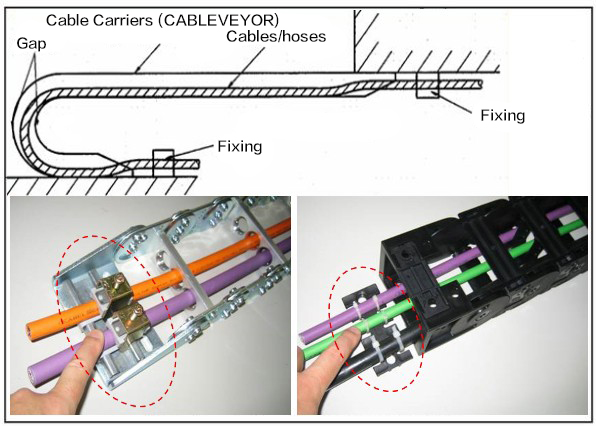

  • 3. 為防止電纜和軟管拉入電纜保護鏈條橋架，
    將電纜/軟管固定在電纜保護鏈條的兩端。


    單擊放大
原因2

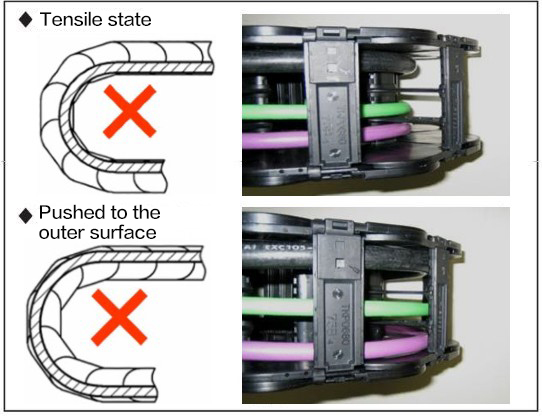

內周側的電纜軟管被擠壓，過度的壓縮力反復作用。


單擊放大
原因3 施加載荷的原因是電纜保護鏈條的彎曲半徑半徑小於電纜/軟管的允許彎曲彎曲半徑。 措施 使電纜保護鏈條的彎曲半徑大於電纜/軟管的允許彎曲半徑。
返回列表
3


單擊放大

加長自由跨距模型的本體鏈節斷裂了。

原因1

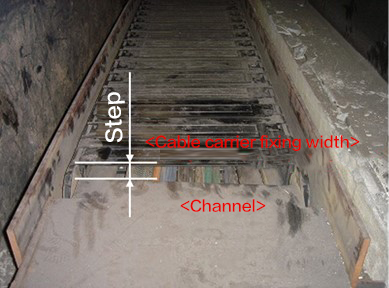

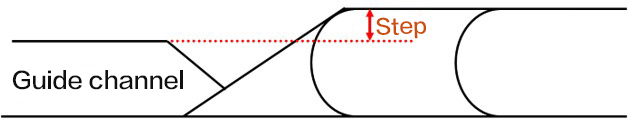

電纜保護鏈條內表面滑動的導軌與電纜保護鏈條固定端連接處的高度差很大。

結果，放大了從導軌連接到固定端鏈節時的滑動電阻。


單擊放大

 措施

消除了導軌和電纜保護鏈條之間的台階。

詳情請參閱使用使用說明書。


單擊放大
原因2

電纜保護鏈條的行動端和安裝高度均高於我們建議的數值。

因此，過大的彎矩作用於自由跨部分。

 措施 安裝高度在本公司的推薦值內。
原因3 電纜保護鏈條運行表面積積聚的灰塵和其他顆粒物增加了運行阻力。 措施

避免粉塵的堆積。

  • 1.為了防止粉塵堆積，安裝了罩子。
  • 2.定期清掃。
返回列表

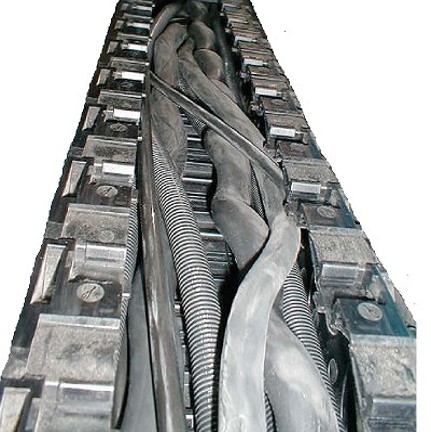

4電纜和軟管在電纜保護鏈條內纏繞打結。
原因1

未使用隔板分隔電纜軟管。


單擊放大

 措施 安裝隔板並將電纜軟管盡可能地容納在一個空間中。
原因2 由於沒有使用電纜進行移動，因此芯線的扭曲返回，並且電纜變得蜿蜒。 措施 使用柔軟性強，反復彎曲性、耐久性優異的移動用電纜
、軟管。
返回列表
