故障排除　小型輸送鏈條

一般

1	鏈條爬上鏈輪
2	有異常的噪音。
3	鏈條卷入鏈輪 (嚙合不良)
4	鏈板內側和鏈輪齒側的磨損
5	鏈板側面和銷頭的磨損
6	鏈條彎曲不好。
7	板內加寬

板塊關係

8	鍊板過激的破壞
9	板裂 (疲勞) (垂直於拉伸方向)
10	板孔變形
11	應力腐蝕裂紋 (板上的弓形裂紋)

引腳關係

12	銷軸斷裂
13	銷軸旋轉或脫出

佈什·勞拉關係

14	輥套斷裂 (脫落)
15	滾子不旋轉，滾子的單螺桿
16	滾子開口
17	滾子呈卷筒狀

一般

1	單擊放大	鏈條爬上鏈輪

原因1	鏈條和鏈輪不匹配	措施	將鏈子或鏈輪更換為正確的尺寸。
原因2	嚴重超載	措施	減輕負載（例如為驅動機器上油），或增加鏈條列數或增加鏈條的尺寸。
原因3	鏈條磨損拉伸或鏈輪齒磨損	措施	換新的。
原因4	卷繞角不足	措施	卷繞角度≥120°或≥3齒。
原因5	後張力不足	措施	安裝和調整類別、磁帶。
原因6	鏈與鏈輪的心間距	措施	檢查後修正。

返回列表

2	有異常的噪音。

原因1	鏈輪或軸的安裝不良	措施	進行檢查、修正。
原因2	鏈套和軸承的松動	措施	重新擰緊所有螺栓螺母。
原因3	鏈條松弛量過大、過小	措施	調整軸距以獲得最佳松弛。
原因4	鏈條或鏈輪明顯磨損	措施	將一系列鏈輪更換為新的鏈輪。
原因5	免加油或油供應不足	措施	根據使用條件加油。
原因6	鏈條或運行部分與殼體的幹涉	措施	檢查後修正。
原因7	護欄設置不正確 單擊放大	措施	檢查後修正。

返回列表

3	單擊放大	鏈條卷入鏈輪 (嚙合不良)

原因1	鏈條松弛量過大	措施	調整鏈長度或軸間距。 附拉緊裝置。
原因2	鏈條磨損拉伸或鏈輪磨損	措施	兩者都換成新的。
原因3	鏈條和鏈輪不匹配	措施	換新的。
原因4	生銹導衹彎曲不良 供油不當、氣氛惡劣	措施	更換鏈條後，通過加油和外殼保護鏈條免受氣氛影響。

返回列表

4	鏈板內側和鏈輪齒側的磨損

原因1	安裝不良	措施	進行鏈輪、軸等的安裝修改。
原因2	橫向推動鏈 單擊放大	措施	去除擠壓的原因，變更為附帶導滾子的鏈條。

返回列表

5	鏈板側面和銷頭的磨損

原因1	導軌等安裝不良 單擊放大	措施	檢查導軌的狀態，擴大導軌和鏈條之間的間隙。

返回列表

6	單擊放大	鏈條彎曲不好。

原因1	安裝不良導衹滾子鏈變形	措施	檢查和修改安裝狀態。
原因2	由於潤滑不當（例如潤滑脂）導致的磨損粉和污垢堆積	措施	取下鏈條，清洗並適當加油。
原因3	過載、銷軸彎曲、軸套破裂	措施	減少負載或增加鏈條尺寸或列數。
原因4	腐蝕、生銹	措施	安裝外殼保護鏈條。
原因5	供油不足	措施	充分加油。
原因6	異物、運輸物堵塞間隙	措施	通過安裝外殼等保護鏈條。
原因7	高溫使用	措施	適當的間隙。(請與本公司聯係)

返回列表

7	板內加寬

原因1	安裝不良導衹的偏載或嚴重超載 單擊放大	措施	在更換新產品的同時修改安裝。

返回列表

板塊關係

8	鍊板過激的破壞	單擊放大 ① 靜態破壞 當施加超過拉板和斷裂載荷的載荷時，板在拉伸後被切斷。	單擊放大 ② 疲勞斷裂 當施加超過疲勞極限 (疲勞強度) 的負荷時，從孔內面開始疲勞，中途急劇破壞。	單擊放大 ③ 偏移板疲勞 由於偏置連接板在中心彎曲，彎曲處的應力集中會導致疲勞失效。應盡可能避免使用過渡鏈節。

原因1	過大的衝擊負荷	措施	透過使啟動和停止更平穩（例如安裝減震器等）來減少衝擊負荷。 增加鏈的長度或列數。
原因2	鏈振動	措施	防振裝置，。(張緊器、托架等)
原因3	腐蝕	措施	換成新的。安裝外殼保護鏈條。並定期清洗鏈條加油。

返回列表

9	板裂 (疲勞) (垂直於拉伸方向)

原因1	施加的載荷大於最大容許荷重。	措施	避免過大的負載或過大的重複負載，或增加鏈條的尺寸或列數。
原因2	對附件施加重複載重。	措施	避免超載，或增加鏈條的尺寸並增加附件的容許荷重。

返回列表

10	單擊放大	板孔變形

原因1	過載	措施	換成新的。排除過載因素。

返回列表

11	單擊放大	應力腐蝕裂紋 (板上的弓形裂紋)

原因1	在酸堿性環境下使用 (不受重復載荷的影響。)	措施	換成新的。通過外殼等從氣氛中保護鏈條。 探討耐應力腐蝕開裂的高規格。

返回列表

引腳關係

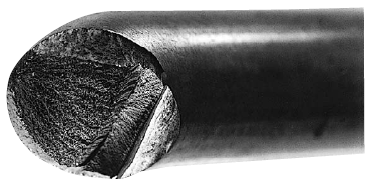

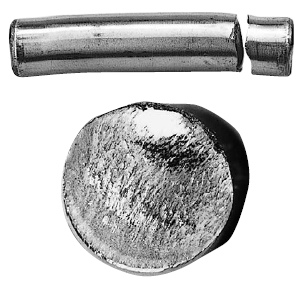

12	銷軸斷裂	單擊放大 ① 靜態破壞 鏈條斷裂時的斷裂方法 在使用中的鏈條中，受到斷裂強度以上的負荷時發生。	單擊放大 ② 疲勞斷裂 由於反復承受超出銷軸疲勞極限的巨大載荷，導衹銷軸疲勞失效。再次檢查峰值負荷的大小，制定對策。	單擊放大 ③ 衝擊引起的彎曲斷裂 銷軸受到衝擊而彎曲損壞。在起始點一側承受拉伸載荷，並且破壞從起始點進行。特別是當銷的表面被腐蝕時，抗彎曲變弱，並且容易發生這種現象。

原因1	大衝擊載荷	措施	減少衝擊，平滑啟動/停止。
原因2	超過銷疲勞極限的重復載荷	措施	避免過度重複加載，或增加鏈條的尺寸或股列數。
原因3	腐蝕	措施	安裝外殼。定期清洗鏈條加油。

返回列表

13	單擊放大	銷軸旋轉或脫出

原因1	超載或供油不足	措施	換成新的。改善超負荷或加油。
原因2	在高負荷供油不良的情況下，銷與套筒會產生異常的摩擦力，使銷瞬間轉動。在這種狀態下運行時，鏈條會因銷子脫落而損壞。	措施	馬上換新的。請勿焊接銷軸或重新使用舊銷軸。(丟棄舊鏈子，以免意外重復使用) 如果銷頭或板側磨損，請檢查安裝狀態。

返回列表

佈什·勞拉關係

14	輥套斷裂 (脫落)

原因1	不適當的加油	措施	根據使用條件進行適當的加油。換成新的。

返回列表

15	滾子不旋轉，滾子的單螺桿

原因1	RS25、RS35	措施	套筒鏈條，沒有滾子。
原因2	內鏈片向內或套筒破裂	措施	換成新的。重新檢查安裝，檢查負載
原因3	輸送物、異物進入套筒和滾子之間。	措施	定期排除。安裝外殼保護鏈條。
原因4	滾子負載過大	措施	減輕負荷。或者增加鏈條的尺寸。
原因5	運輸物、異物堆積在車架上	措施	通過定期排除和隔斷來保護鏈條。
原因6	軸承輥的銹蝕	措施	重新選定合適的規格 (材質)
原因7	內鏈片靠內	措施	更換、重新檢查安裝、重新檢查負載

返回列表

16	滾子開口

原因1	過載 單擊放大	措施	減少負荷。適當加油。

返回列表

17	滾子呈卷筒狀

原因1	超載或供油不足	措施	換成新的。改善超負荷或加油。

返回列表
