技術資料電纜保護鏈條-電纜保護鏈條安裝範例

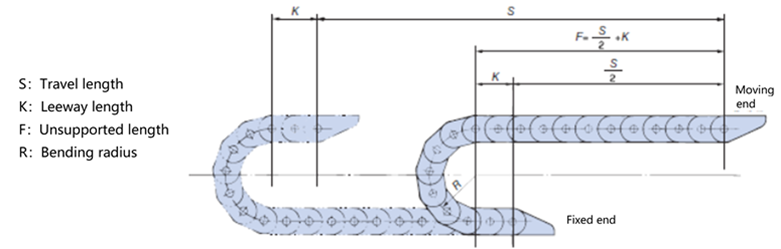

標準安裝

返回此頁面的頂部

附帶支撐滾子的設置

■適用形式-TK型・TKH型・TKS型・TKP型・TKR型・TKQ型・TKMK型・TKMT型・TKC型 (移動速度150m/min以下)

※TKUA型也適用。討論時請咨詢本公司。

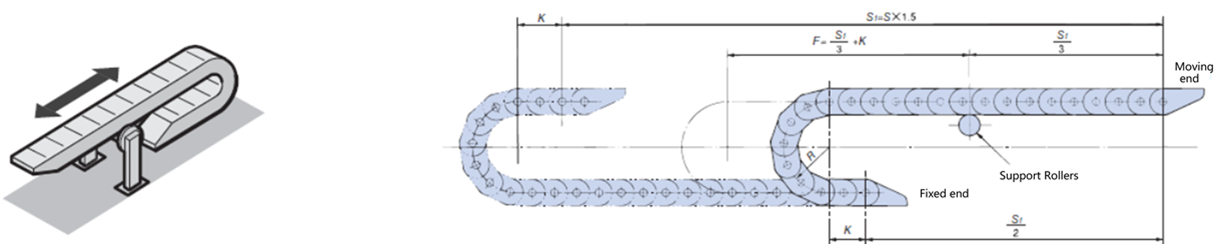

■ 若只有一個支撐滾輪（S1：移動行程），則允許的移動行程為無支撐滾輪時的1.5倍。 （不含TKR型）註1）

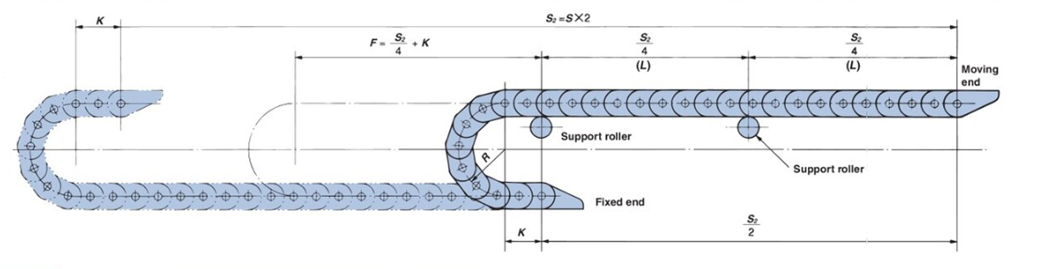

■ 帶兩個支撐滾輪（S2：移動行程） - 允許的移動行程是沒有支撐滾輪時的兩倍（不包括 TKR 型註 1）。

註)TKR型支承輥的安裝間隔 (L) 如下所示。

  • TKR15H22:L=≤0.35m
  • TKR20H28:L=≤0.7m
  • TKR26H40:L=≤0.7m
  • TKR28H52:L=≤0.9m

注意：根據移動行程，可能需要三個或更多支撐滾輪。

返回此頁面的頂部

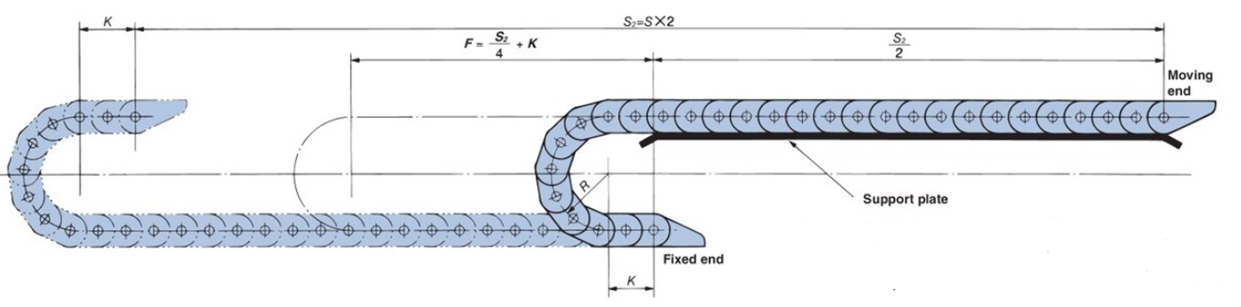

支承板安裝

■適用形式-TKC型 (移動速度60m/min以下) ※考慮TKC型以外的型號時，請向本公司咨詢。

（S2：移動行程） - 允許的移動行程是沒有支撐板時的兩倍。

註)帶有支承輥或支承板時，移動端金屬配件無法與上圖上下顛倒安裝。(因為移動端金屬部件與滾子或板發生幹涉)

返回此頁面的頂部

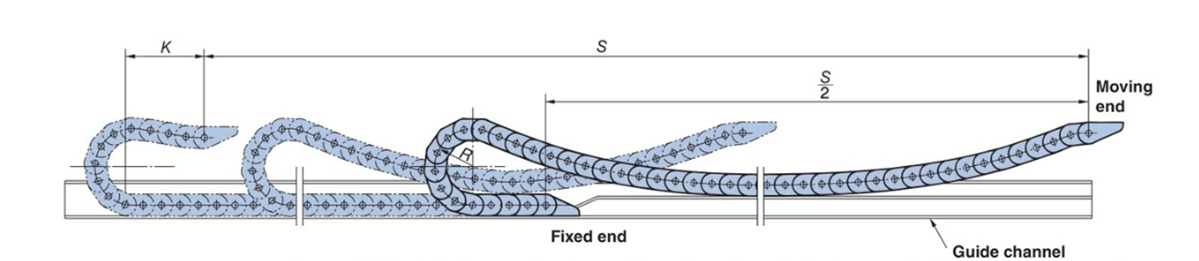

加長自由跨距規格

■適用形式-TKP型、TKC型、TKMK型、TKMT型

※TKUA型也適用。討論時請咨詢本公司。

特性 這是用於安裝兩個支撐滾輪時，行程超過能力曲線圖所示長度的長行程的特殊安裝方法。
原則上，活動端接頭是特殊設計的，與標準接頭有所不同。活動端接頭的安裝高度也與標準接頭不同。
移動行程 請參閱加長自由跨距規格
支持物質含量
移動速度
引導方法 您需要階梯式導軌來引導電纜保護鏈條偏轉運行。
電纜保護鏈條和導軌的左右間隙應小於標準安裝。
返回此頁面的頂部

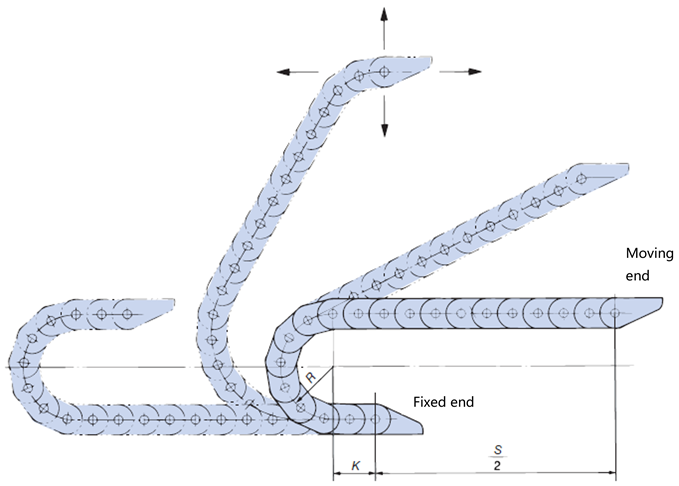

組合設置

■適用形式-所有品種

*請注意長度，以免對電纜保護鏈條造成拉扯。

特性
  • ·用於向前或向後、向上或向下二維移動。
  • ·前後移動時，移動端高度高於標準時也適用。
  • ·使用標準品。
移動行程 與標準安裝相同(但是，不能使用支承輥。)
支持物質含量 與標準安裝相同
移動速度
引導方法
備註 電纜保護鏈條長度將比標準安裝方式更長。請在確定長度時考慮傾斜部分的影響。
反轉時要特別注意預留長度。
返回此頁面的頂部

垂直安裝

■適用形式-TKS型除外的品種

-用於電纜保護鏈條垂直（上下）移動時。

- 兩側都需要導軌，以防止電纜保護鏈條晃動或傾倒。

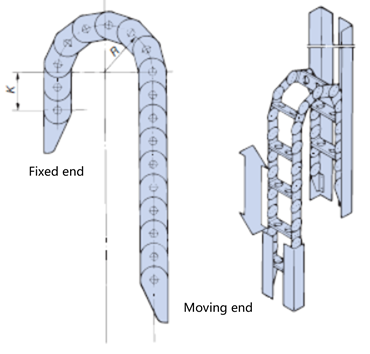

■垂直（直立）形

特性 -這是一種將設備垂直放置的安裝方法。
- 電纜/軟管的質量集中在彎曲半徑的頂點，因此不適合長行程。
移動行程 與標準安裝相同
支持物質含量 請到本公司咨詢。
移動速度 與標準安裝相同
引導方法
  • 導軌移動側和固定側都必須有足夠的長度，以防止倒塌。如果需要縮短，請與我們聯絡。
  • - 如果活動端和固定端之間的距離大於標準距離，則不會形成垂直（直立），而是形成不規則形狀。
    調整電纜/軟管的長度，使其能夠舒適地安裝在電纜保護鏈條內，然後夾緊兩端。
  • -電纜保護鏈條直線部分略微凸起。
    根據使用情況，安裝後可能會出現膨脹現象，因此請確保有足夠的空間。
備註
  • ·TK型、TKH型使用可縮小自由跨度部分凸起的特殊銷 (水平銷) 。
  • ·TK型、TKH型的支撐架尺寸 (高度) 可能比普通尺寸大。

■垂直（懸掛）形

特性 是懸掛使用的設置方法。
因產生拉伸負荷，無法使用選定圖表。請參照選擇標準表。
移動行程 參照以下一覽表
支持物質含量
移動速度 與標準安裝相同
引導方法
  • - 調整電纜/軟管的長度並夾緊兩端，使重量不會集中在彎曲半徑的最低點。
  • ·確保電纜軟管處於懸空狀態，而不是放在支臂或支架上。
  • - 兩側均安裝導軌以防止晃動。
    固定端長度與標準安裝長度相同，活動端長度為2至3節。如果您需要更短的長度，請與我們聯絡。
  • -電纜保護鏈條直線部分略微凸起。
    根據使用情況，安裝後可能會出現膨脹現象，因此請確保有足夠的空間。
備註 ·TK型、TKH型使用可縮小自由跨度部分凸起的特殊銷 (水平銷) 。
・TK型、TKH型款式可能會比通常款式增加支撐物尺寸 (高度) 。
垂直（懸掛）形規格一覽表(表上沒有的尺寸請咨詢。)
尺寸 最大限度
移動行程
米		 最大
支撐物質量
kg/m		 最大
移動速度
m/min		 尺寸 最大限度
移動行程
米		 最大
支撐物質量
kg/m		 最大
移動速度
m/min		 尺寸 最大限度
移動行程
米		 最大
支撐物質量
kg/m		 最大
移動速度
m/min
TKP13H1060.6300TKR20H2892300TK07081560
TKP18H1471300TKC34H258.55300TK09573060
TKP18H1571300TKC47H36118300TK13095060
TKP25H155.51300TKC64H50916300TK18011.55060
TKP35H2252300TKC85H684.535300TKH250875060
TKP45H25144300TKC91H56916300
TKP58H39106300TKC91H8010.540300
TKP62H3457.5300TKMK47H284.56300
TKP68H46106300TKMK65H421715300
TKP90H50716300TKMK95H588.540300
TKP125H745.522300TKMK125H721040300
TKP91H56916300
TKP91H801140300

注意：這適用於固定端位於移動行程中心的情況。

註)MW規格除外 (MW規格的採用請聯係本公司)

返回此頁面的頂部

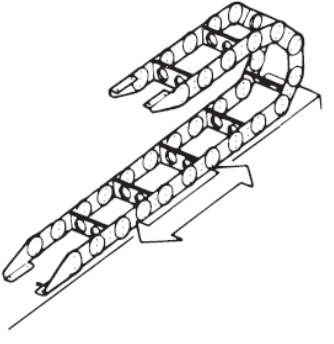

上面固定型 (下移動型)

■適用形式-所有品種

特性 與標準設置相反，是下側移動的規格。
移動行程 與標準安裝相同
支持物質含量
移動速度
引導方法
  • 需要一個與下邊的移動邊同時移動的移動導軌。
  • ・如果導軌不夠無法安裝，請聯絡我們。
  • ・如果導軌無法移動，則在電纜保護鏈條上安裝支撐滾輪。
    在地面上安裝滾筒輸送機。
備註 TK型、TKS型、TKH型使用可縮小自由跨度部分凸起的特殊銷 (水平銷) 。
返回此頁面的頂部

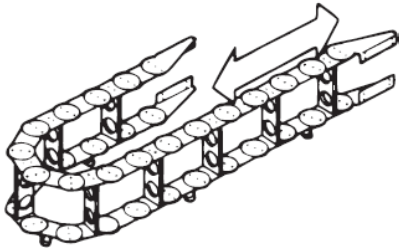

水平規格

■適用形式-TK型、TKP型、TKC型、TKMK型、TKMT型、TKUA型

特性 電纜保護鏈條水平放置使用。
這適用於支架安裝面水平、移動行程較長或垂直方向空間有限的情況。
移動行程 參照以下一覽表
支持物質含量
移動速度
引導方法
  • -電纜保護鏈條的底部和兩側都需要導軌。
    如果您無法安裝導軌請聯絡我們。
  • - TK 和 TKH 型均配備側邊滾子，用於引導兩側的導軌。
  • ·TK型、TKH型的主體下側需要腳輪或滑靴。
  • ·TKP型、TKC型、TKMK型、TKMT型的主體為工程塑膠制造，因此可以直接滑動使用。
備註 TK型、TKH型的銷軸使用可縮小自由跨度部分凸起的特殊銷軸 (水平銷軸) 。
水平規格一覽表(表上沒有的尺寸請咨詢。)
尺寸 最大限度
移動行程
米		 最大
支撐物質量
kg/m		 最大
移動速度
m/min		 尺寸 最大限度
移動行程
米		 最大
支撐物質量
kg/m		 最大
移動速度
m/min		 尺寸 最大限度
移動行程
米		 最大
支撐物質量
kg/m		 最大
移動速度
m/min
TKP13H10130.660TKP91H5645460TKMK47H2818260
TKP18H1415160TKP91H8064860TKMT47H2618260
TKP18H1515160TKC34H2531260TKMK65H4294460
TKP25H1511160TKC47H3643360TKMT65H3894460
TKP35H2211260TKC64H5045460TKMK95H5871660
TKP45H2548260TKC85H6831660TKMT95H5471660
TKP58H3934360TKC91H5645460TKMK125H7273860
TKP62H3421360TKC91H8056860TKMT125H6873860
TKP68H4634360TK070301430
TKP90H5042460TK095301830
TKP125H7430660TK130602430
TK180802630
TKH2501004430

註)MW規格除外 (MW規格的採用請聯係本公司)

返回此頁面的頂部

水平旋轉式 (橫旋轉式)

■適用形式-TK型、TKP型、TKC型 (一部分)

※TKUA型也適用。討論時請咨詢本公司。

特性
  • ·用於引導電纜軟管在水平面中來回旋轉。
  • 電纜保護鏈條是特殊類型的，可以雙向彎曲。 （標準類型的支架不能使用，因為它不能向相反方向彎曲。）
最大旋回角度 約360°(根據條件，可能更多或更少。)
支持物質含量 請參閱水平規格。
移動速度 30m/min以下
引導方法
  • 需要內週邊導軌、固定導軌等。
  • ·TK型有時需要腳輪、導靴、導滾子、導架等。
返回此頁面的頂部

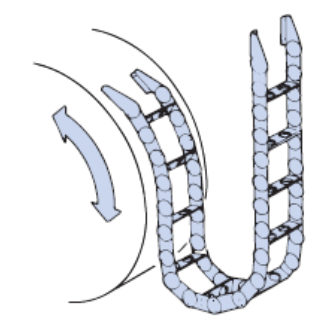

水平旋轉式 (橫旋轉式)

■適用形式-TK型、TKP型

※TKUA型也適用。討論時請咨詢本公司。

特性
  • ·用於引導電纜軟管在垂直面內縱向來回旋轉。
  • 電纜保護鏈條是特殊類型的，可以雙向彎曲。 （標準類型的支架不能反向彎曲，因此無法使用。）
最大旋回角度 180°至200°(根據條件，這以上也是可能的。)
支持物質含量 請參閱垂直（懸掛）形。
移動速度 60m/min以下
引導方法
  • 需要有法蘭的滾筒、固定導軌等。
  • ·TK型有時需要導滾子等。
返回此頁面的頂部

吊墜式

■適用格式-TK格式

特性
  • ·用於需要垂直或二維 (垂直和水平) 移動的吊墜式開關盒等。
  • ·將連接板的中心銷作為特殊銷，由鏈輪驅動。
移動行程 自由跨度必須在目錄能力範圍內。
支持物質含量 在目錄能力範圍內。
移動速度 60m/min以下
引導方法 需要鏈輪。
備註 支架高度可能會高於標準高度。
返回此頁面的頂部

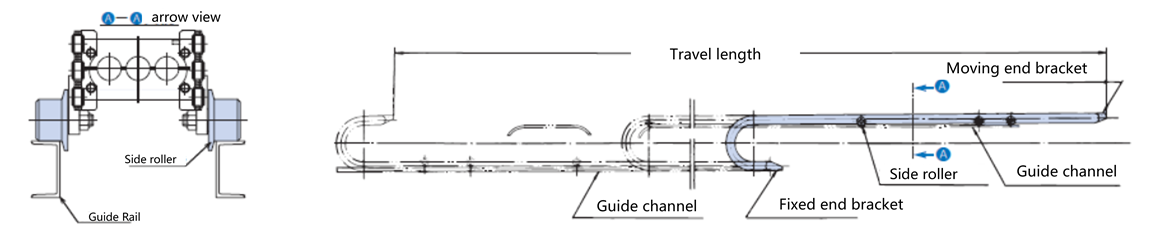

組合設置

■適用格式-TK格式 (TK070除外)

特性
  • ・當移動行程較長時，支撐材料的用量較大，無法選擇兩個支撐輥。
    當預期使用壽命較長時，可透過縮短自由跨距長來實現。
  • -在主體側面安裝 1 至 5 個側邊滾子。
移動行程 ·TK180 50m以下·TK130 42m以下·TK095 24m以下·且標準規格的約4倍以下
支持物質含量 在目錄能力範圍內。
移動速度 30m/min以下
引導方法 電纜保護鏈條的高度方向需要導軌。在側邊滾子下降的位置設有凹槽。
返回此頁面的頂部

支撐滾輪規格

■適用格式-TK (TK095、TK130、TK180 (R300或更高版本))

特性
  • ・移動行程很長，但如果安裝了帶有支撐滾輪或側邊滾子導軌，可能會妨礙機器通行或機器跨越。
    當您想要有效利用安裝空間時，請使用此功能。
  • ・將支撐滾輪安裝到主體上。
  • -電纜保護鏈條採用特殊形狀彎曲。
移動行程 相當於2個目錄支承輥。(不能再大了)
支持物質含量 在目錄能力範圍內。
移動速度 30m/min以下
引導方法 它需要導軌才能運作。
返回此頁面的頂部

多段式

■適用形式-TK型、TKH型、TKP型、TKC型、TKMK型、TKMT型、TKUA型

特性
  • ·安裝寬度空間不足，電纜軟管不能橫向排成一列時使用。
  • - 多個彎曲半徑不同的電纜保護鏈條以父子方式堆疊，寬度相同。
  • - 對於 TK 和 TKH 型，支撐內部電纜保護鏈條的支架安裝在外部電纜保護鏈條的內側。
  • ·TKC型、TKP型、TKMK型、TKMT型、TKUA型直接堆疊。
移動行程 與標準安裝相同但是，支撐輥通常不可用。
支持物質含量 在目錄能力範圍內。
移動速度 與標準安裝相同
引導方法
  • ·TK型、TKH型與標準相同
  • ・TKC、TKP、TKMK、TKMT 和 TKUA 型具有較高的側壁和水平間隙較小的導軌，就像加長自由跨距規格一樣。
備註 在外部電纜保護鏈條上安裝支撐滾輪很困難。
返回此頁面的頂部
