電纜保護鏈條塑膠系列特殊規格
加長自由跨距規格
- 這是一種使用方法，當需要長行程超過能力曲線圖上的自由跨度時，安裝兩個電纜保護鏈條支撐滾輪電纜保護鏈條會在導軌上滑動。
適用類型：TKP型、TKC型、TKMK型、TKMT型
單擊放大
註釋
如果鐵粉或灰塵等加速磨損的物質進入滑動段，可能會導致異常磨損或屈曲。應採取措施防止此類物質積聚在鋼軌或電纜保護鏈條體上。
加長自由跨距規格清單
請參考加長自由跨距規格清單，查看符合加長自由跨距規格的產品。
使用註意事項
※使用時請註意以下事項:。
- ■務必安裝導軌。
- 導軌是我們的專用軌道這樣很方便。如果您要自行製作，請參考上圖。
- ■註意H′尺寸。
- 這與標準安裝佈局中的 H' 尺寸不同。請依照加長自由跨距規格表中所列的尺寸進行安裝。如果此尺寸過高或過低，可能會導致電纜保護鏈條彎曲或翹起，從而損壞電纜保護鏈條。
- ■ 確保有足夠的預留長度（K 尺寸）。
- 這與標準安裝佈局中的預留長度不同。鏈節的數量應等於或大於加長自由跨距規格表中所列的尺寸。如果該尺寸太小，當行動端位於自由跨距長最短的位置時，鏈節可能會被迫向相反方向彎曲，從而損壞電纜保護鏈條。

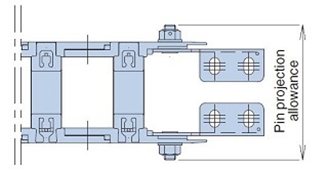

- ■需要特殊形狀的移動端金屬配件。(部分型號除外)
- 特殊的活動端接頭設計為可雙向彎曲。此外，只有 TKP45H25 和 TKP58H39 的銷軸突出尺寸與標準產品不同。
| 尺寸 | 銷軸輸出 | |
|---|---|---|
| TKP45H26 | W38 | 內寬W+40 |
| 除上述內容外 | 內寬W+42 | |
| TKP58H39 | 內寬W+45 | |
| TKP68H46 (使用固定金屬時) | 內寬W+46 | |
|

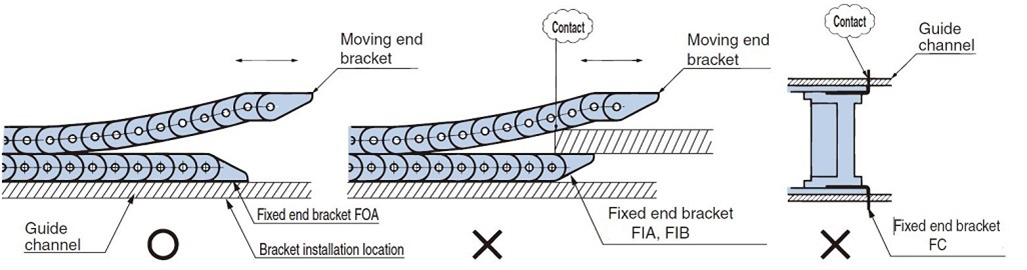

■固定端金具請使用FOA。
如果固定端金具是 FIA 或 FIB，則不能使用，因為固定端支架的安裝部分會與上部電纜電纜保護鏈條固定端金具如下圖所示（中心）。
此外，對於 FC 型，固定端金具和導軌會像下圖（右圖）所示那樣接觸，因此不能使用。
單擊放大
■請註意不要讓機器主體靠近移動端金屬配件的左側。
如果機器本體位於行動端支架的左側，當電纜保護鏈條向左移動時，機器本體與電纜保護鏈條之間可能會發生干涉（見下圖）。
單擊放大
加長自由跨距規格/滑橇系列
加長自由跨距規格的滑橇系列透過長行程和高速運動延長使用壽命，節省勞動力，降低運行成本，有助於降低總成本和環境影響。

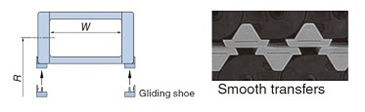

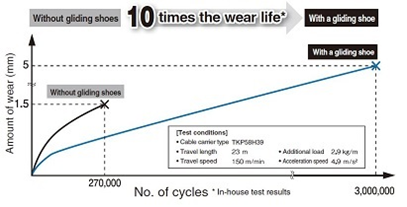

■特點1.長壽命
採用具有優異滑動性能和耐磨性（阻燃標準：相當於 UL 標準 94HB）的樹脂材料，並增加磨損裕量（允許磨損量），從而延長了電纜保護鏈條使用壽命。
單擊放大
單擊放大
■特點2.省力
電纜保護鏈條的運作阻力降低，有助於降低機器側的功耗。
單擊放大
■特性3.降低運行成本
當滑橇達到其磨損壽命終點時，只要電纜保護鏈條本體沒有損壞，只需更換滑橇即可繼續使用。
與未安裝滑橇情況相比，更換所需的零件成本和人工成本可以顯著降低。
滑橇相容產品列表
| 品種 | 尺寸 | 節距 | 內高 | 內寬 | 彎曲半徑 | 滑橇 安裝 |
|---|---|---|---|---|---|---|
| TKP型 | TKP58H39 | 58 | 39 | 50・75・100・125 | 75・90・125・150・200 | 選項 |
| TKP68H46 | 68 | 46 | 75・100・125・150・175 | 75・100・125・150・200・250 | 選項 | |
| TKP91H56 (註: | 91 | 56 | 150・175・200・225・250・275・300・325・350・400・450・500 | 200・250・300 | 要 | |
| TKP91H80 (註: | 91 | 80 | 150・175・200・225・250・275・300・325・350・400・450・500 | 200・250・300・350・400 | 要 | |
| TKMK型 | TKMK47H28 | 47.5 | 28 | 56・104・152・192 | 100・160・200 | 要 |
| TKMK65H42 | 65 | 42 | 66・106・154・194・258 | 95・115・145・220 | 要 | |
| TKMK95H58 | 95 | 58 | 114・162・210・258・306・402・514 | 140・170・200・290 | 要 | |
| TKMK125H72 | 125 | 72 | 151・247・359・407・455・503 | 180・220・260・340・380 | 要 | |
| TKC型 | TKC91H56 (註: | 91 | 56 | 150・200・250・300・350・400 | 200・250・300 | 要 |
| TKC91H80 (註: | 91 | 80 | 150・200・250・300・350・400 | 200・250・300・350・400 | 要 | |
| TKMT型 | TKMT47H26 | 47.5 | 26 | 56・80・104・152・192 | 100・160・200 | 要 |
| TKMT65H38 | 65 | 38.5 | 66・106・130・194・258 | 95・115・145・220 | 要 | |
| TKMT95H54 (塑料罩式) |
95 | 54.5 | 114・130・162・258・306 | 140・170・200・290 | 要 | |
| TKMT125H68 | 125 | 68.5 | 135・183・247 | 220・260・340・380 | 要 |
注意）固定端金具（塑膠支架）也是一種特殊類型（附滑橇）。
計算鏈節數
※如果固定端位於筆劃的中間，小數點後的小數點將向上取整到整數。
■ 計算範例 當使用移動行程為 10 m的 TKP45H25-30W58R50 時。
加長自由跨距規範應用範例
移動小車
熔斷機
起重機
