電纜保護鏈條配件加長自由跨距導軌
- 塑膠系列加長自由跨距導軌
- ·導軌本身是鋁制的，所以重量輕，容易操作。
- ·連接部為不易產生接縫錯位的獨創構造，可高精度快速安裝。
- ·也有導軌固定部件的組合。
構造和施工、安裝
結構

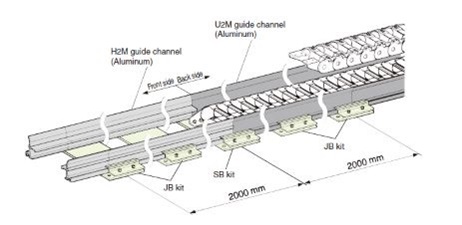

部件由H2M導軌 (前側)、U2M導軌 (後側) 2種導軌構成，僅此一根即可使用。為了在安裝面上快速簡單地進行高精度安裝，備有2個固定用底座 (SB組、JB組) 。
導軌夾緊器 (RCL06) 可輕松對齊連接處的導軌接縫，也可單獨使用導軌和導軌夾緊器。
註)1.導軌為鋁制，經陽極氧化鋁塗層處理。
2.請每隔1m固定導軌。

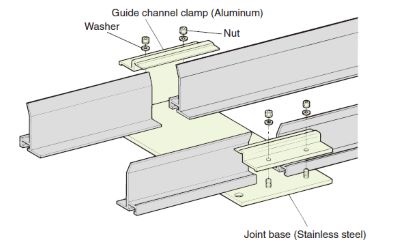

■JB集

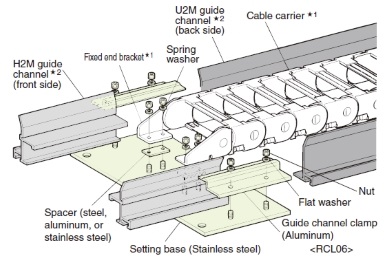

■SB套裝
注意：1.電纜保護鏈條和固定端金具是單獨出售的。
2.JB套裝、SB套裝不包含導軌。
3. 安裝底座設計用於連接電纜保護鏈條的固定端金具，其他尺寸與連接底座相同。
4.移動速度快的情況下，導軌可能容易磨損，所以請咨詢本公司。
5.在粉塵和垃圾堆積的環境中，導軌也有早期磨損的情況。
6.請勿在室外使用。
7.在溫差較大的地方使用時，導軌會伸縮，所以請留出導軌接縫的余地。
請參考此處的導軌構造和安裝手冊。
商品一覽表
※單擊以查看詳細資訊。
| 適用電纜保護鏈條 | 導軌型號 | 固定底座型號 | ||
|---|---|---|---|---|
| H型導軌 (H2M) | U形導軌 (U2M) | JB集 | SB套裝 | |
| TKP45H25-30W38 | TKP45H25-H2M | TKP45H25-U2M | TKP45H25W38-JB | TKP45H25W38-SB |
| TKP45H25-30W58 | TKP45H25W58-JB | TKP45H25W58-SB | ||
| TKP45H25-30W78 | TKP45H25W78-JB | TKP45H25W78-SB | ||
| TKP45H25-30W103 | TKP45H25W103-JB | TKP45H25W103-SB | ||
| TKP58H39-30W50 | TKP58H39-H2M | TKP58H39-U2M | TKP58H39W50-JB | TKP58H39W50-SB |
| TKP58H39-30W75 | TKP58H39W75-JB | TKP58H39W75-SB | ||
| TKP58H39-30W100 | TKP58H39W100-JB | TKP58H39W100-SB | ||
| TKP58H39-30W125 | TKP58H39W125-JB | TKP58H39W125-SB | ||
| TKP58H39-30W50 附滑橇 | TKP58H39-H2M | TKP58H39-U2M | TKP58H39W50GS-JB | TKP58H39W50GS-SB |
| TKP58H39-30W75 附滑橇 | TKP58H39W75GS-JB | TKP58H39W75GS-SB | ||
| TKP58H39-30W100 附滑橇 | TKP58H39W100GS-JB | TKP58H39W100GS-SB | ||
| TKP58H39-30W125 附滑橇 | TKP58H39W125GS-JB | TKP58H39W125GS-SB | ||
| TKP62H34W150 | TKP62H34-H2M | TKP62H34-U2M | TKP62H34W150-JB | TKP62H34W150-SB |
| TKP62H34W200 | TKP62H34W200-JB | TKP62H34W200-SB | ||
| TKC34H25W50 | TKC34H25-H2M | TKC34H25-U2M | TKC34H25W50-JB | TKC34H25W50-SB |
| TKC34H25W90 | TKC34H25W90-JB | TKC34H25W90-SB | ||
| TKC34H25W130 | TKC34H25W130-JB | TKC34H25W130-SB | ||
| TKC47H36W80 | TKC47H36-H2M | TKC47H36-U2M | TKC47H36W80-JB | TKC47H36W80-SB |
| TKC47H36W160 | TKC47H36W160-JB | TKC47H36W160-SB | ||
