Eco系列伺服式電動缸

產品圖片

可最大限度發揮伺服電機性能，支持高速、高精度運行的電動氣缸。
此產品系列可實現多種速度和推力。產品線包含精密行星減速機，可降低伺服馬達的功率需求，從而實現更輕巧、更緊湊的設計並降低初始成本。
另外，為了能夠安裝各公司伺服馬達，本公司準備了支架。通過安裝代號，可以顯示主體型號。
容許推力:150N~15000kN
公稱速度:30~333mm/s

特性

·最大限度地發揮伺服馬達的性能

高效能滾珠絲桿與高剛性、輕質膜片聯軸器的結合，最大限度地提高了伺服馬達的性能。
·高停頓精度

採用高精度滾珠絲桿可實現高停止精度。重複定位精度為±0.02 mm，停止精度在±0.1 mm以內。即使安裝精密行星減速機精確度也不會受到影響。
・精密行星減速機的效果

通過減小伺服電機的尺寸，可以減小放大器等周邊設備的尺寸，在降低初期成本的同時，還可以減小電量，降低運行成本。
·可選擇伺服馬達

可安裝客戶希望的伺服電機。報價時請告知伺服電機制造商或安裝代號。
·實現高速、大推力

可在高速且大推力區域使用。

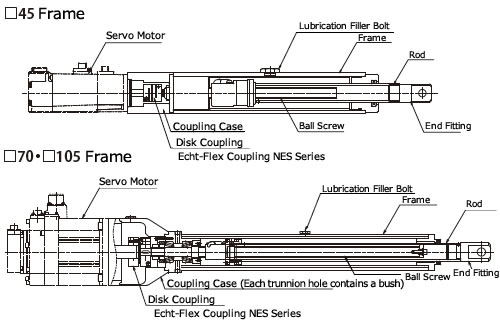

結構

驅動部

[馬達]
可選擇各廠商的伺服電機。伺服電機由客戶安裝或由客戶提供。

連接部

[聯軸器]
我們的ECHT-FLEX聯軸器NES系列憑藉著業界領先的輕量化和高剛性，此伺服馬達的性能得到了最大程度的發揮。

工作部件

[滾珠絲桿]
採用高效能滾珠絲桿，可承受高頻運轉，預計使用壽命較長。

框架
為了謀求輕量化，採用了鋁制框架。此外，即使包含磁感測器，圓柱體的外觀尺寸也不會改變。

標準型號列表

型號	容許推力 N{kgf}	速度 mm/s	行程 mm	螺絲直徑 mm	螺絲鏈條 mm	鏡框尺寸
LPES15F	150 {15.3}	300	100 200 300	Φ12	6	□45
LPES30F	300 {30.6}	300	100 200 300	Φ12	6	□45
LPES150F	1500 {153}	300	100 200 300 400 500 600	Φ20	6	□70
LPES300F	3000 {306}	300	100 200 300 400 500 600	Φ20	6	□70
LPES1500F	15000 {1530}	333	200 300 400 500 600 800 1000	Φ30	10	□105

*轉速是指輸入3000 r/min時的轉速值。（但是，僅對於LPES1500F型號，轉速是指輸入2000 r/min時的轉速值。）

產品目錄、使用說明書

型號表示例

LPES	1500	R	5	T	10	G5L	A	SUJ
\| 系列名電動缸環保系列伺服型	\| 容許推力 □ 45幀 15:150N{15.3kgf} 30:300N{30.6kgf} □ 70幀 150:1500N{153kgf} 300:3000N{306kgf} □ 105幀 1500:15000N{1530kgf}	｜｜｜｜｜｜｜｜｜｜｜｜｜｜｜｜	｜｜｜｜｜｜｜｜	｜｜｜｜｜	\| 描邊 3： 300mm 10：1000mm	｜｜｜｜｜｜｜｜｜｜｜｜	｜｜｜｜｜｜｜｜	\| 選項 W：防水等級 IP65（僅限 70 和 105 型號） M：桿防旋轉規格（僅限 45mm 方形框架） S：配備 3 個磁性感測器 U型：U型先端金具（無符號表示I型先端金具） N：N型先端金具（僅限45mm框架） J：皮腔（僅限 70 mm和 105 mm畫幅）
				主體形狀 T:直行
			減速比 3：1 / 3 4：1 / 4 5：1 / 5 7：1 / 7 9：1 / 9 A：1 / 10				\| 使用電機 A:顧客安裝 B:顧客支付
						\| 安裝代號 G5L:例) 三菱電機制造750W時
		電機安裝方法 F：馬達直接連接（無減速比） R：精密行星減速機

請使用選定計算內容選擇要使用的馬達和所需規格。

產品型號列表

※單擊形狀編號以顯示詳細信息。

減速比	速度輸入轉速 3000 r/min （LPES1500F 的轉速為 2000 r/min）時間	行程 mm	容許推力
減速比	速度輸入轉速 3000 r/min （LPES1500F 的轉速為 2000 r/min）時間	行程 mm	150 N {15.3 kgf}	300 N {30.6 kgf}	1500 N {153 kgf}	3000 N {306 kgf}	15000 N {1530 kgf}
電機直接連接	LPES15～300 300mm/s LPES1500 333mm/s	100	LPES15FT1	LPES30FT1	LPES150FT1	LPES300FT1	---
		200	LPES15FT2	LPES30FT2	LPES150FT2	LPES300FT2	LPES1500FT2
		300	LPES15FT3	LPES30FT3	LPES150FT3	LPES300FT3	LPES1500FT3
		400	---	---	LPES150FT4	LPES300FT4	LPES1500FT4
		500	---	---	LPES150FT5	LPES300FT5	LPES1500FT5
		600	---	---	LPES150FT6	LPES300FT6	LPES1500FT6
		800	---	---	---	---	LPES1500FT8
		1000	---	---	---	---	LPES1500FT10
