DC無刷馬達戟齒輪減速機
- 這款DC無刷馬達齒輪馬達採用準雙曲面齒輪減速頭和正交直交軸，結構緊湊。
它配備了通訊功能，可進行多種控制。 - 雖然它被稱為DC無刷馬達，但它實際上是由交流電源驅動的電機。
*由於其工作原理，它被稱為DC無刷馬達。 - ※必須配套使用電機主體和驅動器。
特性
-
·卓越的速度控制
通過馬達內置的霍爾IC檢測轉速並向駕駛員反饋，即使在負載變化時也能實現穩定的運行速度。
-
·高效

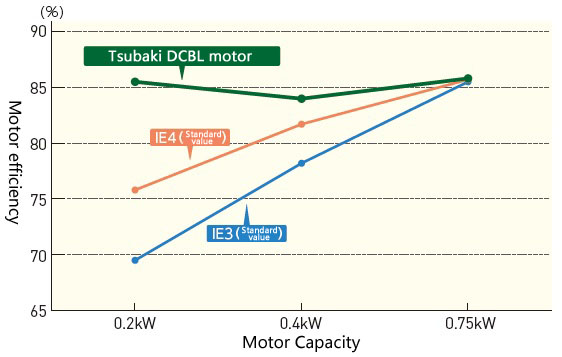

DC無刷馬達在轉子中使用永久磁鐵，因此無需像感應馬達那樣透過定子施加感應電流，而且由於沒有滑動部件，其在馬達獨立層面上可達到 IE4 的效率。

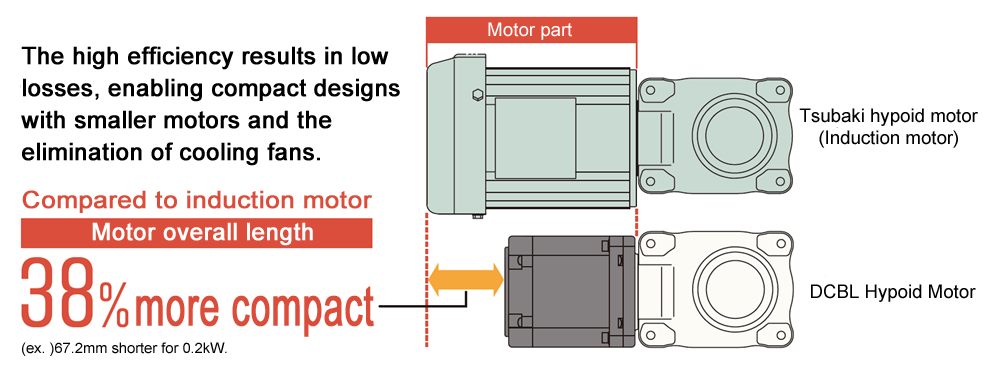

由於效率高，損失小，通過馬達的小型化，馬達部分全長比感應馬達縮小了約38%。
另外，可省去冷卻風扇，提高耐環境性。
-
·頑強扭矩
與椿本準雙曲面齒輪組合使用，可最大限度的發揮馬達固有的強韌扭矩。
-
·寬變速範圍
此馬達的轉速範圍為 100-2500 r/min，可實現從低到高的寬廣速度變化範圍，因此該單一單元可用於先前需要根據轉速改變減速比的設備中。
-
·內建溫度感測器防止設備過熱而燒毀
馬達內部內置溫度感測器，通過對繞組溫度進行持續監視，實現了馬達的燒毀保護。即使在啟動頻率較高的應用程序中，也可以放心使用。
-
·根據使用情況選擇最合適的驅動源
DC無刷馬達作為第三種選擇被添加進來，現在可以根據成本和所需的精度選擇最佳電機，例如三相電機減速機或伺服電機減速機。
DC無刷馬達減速機 三相馬達減速機 伺服馬達減速機
機型一覽
| 電動機容量 | 減速比 |
|---|---|
| 0.2kW | 1/10～1/60 |
| 0.4kW | 1/10～1/50 |
| 0.75kW | 1/10～1/50 |
產品目錄、使用說明書
型號表示例
| DCHM | 020 | - | 22 | U | 10 | S | B |
| ｜ ｜ ｜ ｜ ｜ |
| 電機容量 |
| 邊框編號 |
｜ ｜ ｜ ｜ ｜ |
| 減速比 |
｜ ｜ ｜ ｜ ｜ |
| 規格符號 |
|
| 020：0.2kW
040：0.4kW 075：0.75kW |
10：1/10 | B:附制動器 無符號:無制動器 |
|||||
| 系列名稱 DC無刷馬達戟齒輪減速機 |
安裝型 U:表面固定型 H:中空軸型 |
軸配置 T:輸出軸為兩側 S:輸出軸為單側 無符號:中空軸形 |
|||||
■椿本型號導航
系列
DCHM：一種採用準雙曲面準雙曲面齒輪減速頭的DC無刷馬達無刷齒輪電機，追求緊湊性，具有直交軸。
電動機容量
電機的容量。
邊框編號
這表示減速機的尺寸。對於大多數型號而言，該值與輸出軸直徑相同。
由電機容量和減速比自動決定。
安裝形式
H:輸出軸為空心類型。
U:輸出軸是實心類型，是面安裝類型。
減速比
表示減速比。
軸配置
T:實心輸出軸位於兩側的類型。
S:安裝形式為表面安裝 (U) 時，實心輸出軸伸出安裝面側的類型。
無符號:安裝類型為空心軸類型 (H) 時，不需要軸對齊符號。
規格代號
無標記:帶電機無制動器及無電機雙軸形時，不需要規格標記。
B:附帶電機、附帶制動器時附加。
選項符號
·電纜位置
M1:90°轉動 M1:180°轉動 M1:270°轉動
·空心軸孔徑
S1：Φ20 S2：Φ25 S3：Φ30
商品一覽表
DC無刷馬達戟齒輪減速機馬達0.2kW（型號 DCHM020~）
DC無刷馬達戟齒輪減速機馬達0.4kW（型號 DCHM040~）
DC無刷馬達戟齒輪減速機馬達0.75kW（型號 DCHM075~）
選項

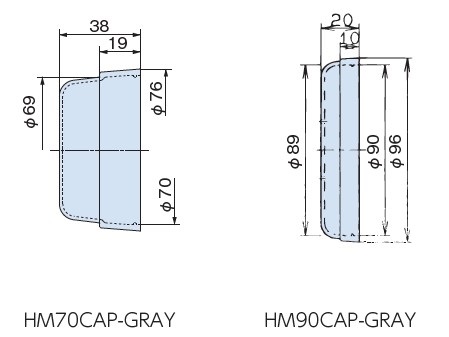

軸端蓋
·備有中空軸形、安裝在與安裝相反一側的中空軸端的蓋板。
(材質:聚丙烯樹脂制色:淺灰色)
・尺寸（單位：mm）、PDF圖紙、標準價格和交貨期
| 型號 | 容量、速比 | PDF圖紙 | 建議售價 | 交貨期 |
|---|---|---|---|---|
| HM70CAP-GRAY | DCHM020-20H10～60 | お問合せください | お問合せください | |
| HM90CAP-GRAY | DCHM040-30H10～50 DCHM075-35H10～50 |
お問合せください | お問合せください |
扭力臂
·中空軸形，備有軸上安裝時的扭矩臂。附適配器，可對應雙軸形。(材質:SS400)
根據減速機的安裝情況，它可以安裝在任一位置。
尺寸（單位：mm）、PDF圖紙、標準價格和交貨期
| 型號 | 容量、速比 | A | B | C | D | H | L | R1 | R2 | R3 | ΦZ1 | ΦZ2 | 推薦 螺栓 |
板厚 t |
PDF圖紙 | 建議售價 | 交貨期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HM100TA | 60W 1/5～1/240 90W 1/5～1/240 0.1kW 1/5～1/120 0.2kW 1/5～1/60 |
100 | 62 | 38 | 70 | 82 | 126 | 9 | 11 | 37 | 9 | 11 | M10 | 4.5 | お問合せください | お問合せください | |
| HM150TA | 0.1kW 1/160～1/480 0.2kW 1/80～200 0.4kW 1/5～1/50 |
150 | 103 | 47 | 88 | 129 | 157 | 11 | 15 | 47 | 11 | 13 | M12 | 6 | お問合せください | お問合せください | |
| HM200TA | 0.1kW 1/600～1/1200 0.2kW 1/300～1/480 0.4kW 1/60～1/200 0.75kW 1/5～1/50 |
200 | 142 | 58 | 106 | 171 | 188 | 12 | 17 | 47 | 13 | 17 | M16 | 6 | お問合せください | お問合せください |
