電動升降機(Lift Master)滾珠螺桿滾珠絲桿

電動升降機(Lift Master)
  • 採用滾珠絲桿的懸臂式升降器
  • 高效率和高速度
    使用滾珠絲桿可以有效地利用小型驅動源來獲得較大的推力。
    與梯形螺桿相比，其高效率使得裝置更容易高速運作。
  • ·運轉精度、控制性
    可對應伺服馬達驅動等，也可進行多點位置控制及多個同步運轉。
  • ・使用壽命長
    採用高可靠性的滾珠絲桿，可實現可預測的運行壽命，並確保較長的使用壽命。
  • ・多種選擇
    還可以執行複雜的動作，例如旋轉電動升降機(Lift Master)和傾斜手臂。

橫幅圖片

特性和結構影片內容

採用的好處

規格（滾珠絲桿螺桿式）

  • ·升降負荷:1.96kN~9.80kN
  • ·行程:400mm/1,500mm
  • ·驅動部:帶三相電機/帶伺服電機
  • ·速度:1.5~9.96m/min

容許OHL負荷曲線 (工件安裝面基準:參照外形圖)

容許OHL載荷曲線

產品目錄、使用說明書

有關Zip Chain機構和螺絲式鎖扣機構的比較，請參閱此處。

型號顯示

LME B 0500 H 10 G E
｜
｜
電動升降機(Lift Master)		 ｜
螺絲式
B：滾珠絲桿		 |
升降負荷
0200:1.96kN{200kgf}
0500:4.90kN{500kgf}
1000:9.80kN{1000kgf}		 |
速度
S、H、U
各機型的速度
詳細信息請參照
。		 |
行程
04:400mm
06:600mm
08:800mm
10:1000mm
12:1200mm
15:1500mm		 |
驅動部
G:附三相電機
K:附伺服電機		 |
可選
詳情請參照以下內容

產品型號導航

選擇型號:

查看產品詳細信息

*要生成正確的格式編號，請按從左到右的順序選擇項目。

系列 螺釘類型 升降荷載 速度 行程 驅動部 選項

LME















　　

　　

　　

　　

　　









使用的螺絲類型。

升降荷載

在規定的重心位置可升降的負荷。

速度

表示升降速度的記號。

各機型的速度值請參照詳細信息。

行程

是可以升降的距離。

驅動部

G:附帶三相電機。

K:附帶伺服電機。

選項符號

J:開口部分安裝防塵罩的規格。

L1至L3:添加1至3個位置檢測感測器。

V:電源電壓加倍。

E:電機後部安裝旋轉編碼器。

D1~D3:變更電機安裝方向。
D1:相對標準安裝位置90°轉動　
D2:相對標準安裝位置180°轉動　
D3:相對標準安裝位置270°轉動

產品型號列表

※單擊形狀編號以顯示詳細信息。

升降負荷
kN{kgf}		 行程
mm		 驅動部 速度
S H U
1.96 {200} 400 G (帶三相電機) LMEB0200S04G LMEB0200H04G ---
600 LMEB0200S06G LMEB0200H06G ---
800 LMEB0200S08G LMEB0200H08G ---
1000 LMEB0200S10G LMEB0200H10G ---
1200 LMEB0200S12G LMEB0200H12G ---
1500 LMEB0200S15G LMEB0200H15G ---
4.90 {500} 400 --- LMEB0500H04G LMEB0500U04G
600 --- LMEB0500H06G LMEB0500U06G
800 --- LMEB0500H08G LMEB0500U08G
1000 --- LMEB0500H10G LMEB0500U10G
1200 --- LMEB0500H12G LMEB0500U12G
1500 --- LMEB0500H15G LMEB0500U15G
9.80 {1000} 400 --- LMEB1000H04G LMEB1000U04G
600 --- LMEB1000H06G LMEB1000U06G
800 --- LMEB1000H08G LMEB1000U08G
1000 --- LMEB1000H10G LMEB1000U10G
1200 --- LMEB1000H12G LMEB1000U12G
1500 --- LMEB1000H15G LMEB1000U15G
1.96 {200} 400 K (附帶伺服電機) LMEB0200S04K LMEB0200H04K ---
600 LMEB0200S06K LMEB0200H06K ---
800 LMEB0200S08K LMEB0200H08K ---
1000 LMEB0200S10K LMEB0200H10K ---
1200 LMEB0200S12K LMEB0200H12K ---
1500 LMEB0200S15K LMEB0200H15K ---
4.90 {500} 400 --- LMEB0500H04K LMEB0500U04K
600 --- LMEB0500H06K LMEB0500U06K
800 --- LMEB0500H08K LMEB0500U08K
1000 --- LMEB0500H10K LMEB0500U10K
1200 --- LMEB0500H12K LMEB0500U12K
1500 --- LMEB0500H15K LMEB0500U15K
9.80 {1000} 400 --- LMEB1000H04K LMEB1000U04K
600 --- LMEB1000H06K LMEB1000U06K
800 --- LMEB1000H08K LMEB1000U08K
1000 --- LMEB1000H10K LMEB1000U10K
1200 --- LMEB1000H12K LMEB1000U12K
1500 --- LMEB1000H15K LMEB1000U15K
返回此頁面的頂部

選項

前防塵罩 [選項符號:J]

- 波紋管可防止灰塵從正面進入電動升降機(Lift Master)。

對應行程:400mm~1,200mm

※希望以超過1,200mm的行程安裝防塵罩時，請與我們聯係。

※LME0200系列、LME0500系列中，僅當行程為800mm和1,200mm時，
安裝前防塵罩時的有效行程會變短。詳情請咨詢。

<安裝參考示例>

尺寸請咨詢。

單擊放大

位置檢測感測器追加 [選項符號:L1~L3]

·標準品備有4個 (僅S速為2個) 位置檢測感測器，
僅S速最多3個，其他速度可選擇追加1個感測器。

·選項符號為 [L1] (增加1個感測器)、[L2] (增加2個感測器) 和 [L3] (增加3個感測器) 。
若希望追加更多感測器，請與我們聯係。

對應型號L1:全標準型號
L2、L3:僅LMEB0200S、LMEM0500S、LMEM1000S

電機電壓400V級 [選項符號:V]

·將驅動用電機的電壓變更為400V級。

對應型號:所有標準型號產品

帶旋轉編碼器 [選項符號:E]

·在帶三相電機的電機反負荷側軸端安裝旋轉編碼器，可輸出電機的旋轉信號。

對應型號:附帶三相電機的標準型號產品

特性

・可控性
可以從減速機中提取出開集電極輸出訊號，從而實現各種操作。

·袖珍的
馬達軸和旋轉編碼器之間無需透過聯軸器連接。

・降低成本
與傳統的獨立安裝方式相比，無需聯軸器、底板或調平工作。

旋轉編碼器規格

電源電壓 DC4.5～30V
脈衝數 100
輸出形式 開路集電極輸出 (NPN型) 6條
AB90°相位差信號+Z原點信號
輸出電路

消耗電流 30mA以下
輸出電壓 0.5V 或更低（最大電流吸收）
最大電流吸收 40mA MAX
信號上升
下降時間		 1μs以下
最大響應頻率 240kHz
輸出電路壓力 50V MAX
電纜長度 附0.5m連接器
(廣瀨電機 (株) 制DF3-6S-2C)
振動 4.9m/s 2 {0.5G}以下 (20~50Hz)

結構、尺寸 (旋轉編碼器安裝部)

單擊放大

接線表

管腳No. 顏色 連接
1 紅色 電源
2 黑色 0V公用
3 藍色 信號A
4 白色 信號B
5 黃色 信號Z
6 黑色 屏蔽

變更電機安裝方向 [選項符號:D1~D3]

- 馬達安裝方向可依設備的安裝位置、工件的安裝位置、搬運物的轉移方向等因素而改變。

※根據電機的安裝方向和行程，總高尺寸可能會變更。

※LME0200S系列的電機安裝在上部，無論朝向如何，與地板的接地面面積均與標準產品為相同尺寸。
關於電機部分及法蘭部分超出導軌部分的尺寸，請咨詢。

※以下附圖、尺寸表記載的是附帶三相電機的規格。還可選配附帶伺服電機的產品，敬請咨詢。

對應型號:所有標準型號產品


單擊放大

D1:變更電機安裝方向90°轉動　
D2:變更電機安裝方向180°轉動　
D3:變更電機安裝方向270°轉動

D1:90°轉動 D2:180°轉動 D3:270°轉動

單擊放大

單擊放大

單擊放大

<D1尺寸比較表>

單位:mm
形式 電機容量
kW		 電機安裝方向標準 D1:90°轉動
B C D E F M B C D E F M
0200S 0.1 - 250 280 170 200 141 - 250 280 170 200 154
0200H 0.4 245 340 370 193 245 340 370 190 220 160
0500S 0.4
0500H 0.75 270 270 210 240 237
0500U 1.5 273 400 430 200 230 369 318 400 430 255 285 283
1000S 0.75 250 273 240 270 217
1000H 1.5 368.5 318 255 285 293
1000U 2.2 407 343

<D2尺寸比較表>

單位:mm
形式 電機容量
kW		 電機安裝方向標準 D2:180°轉動
B C D E F M B C D E F M
0200S 0.1 - 250 280 170 200 141 - 250 280 170 200 172
0200H 0.4 245 340 370 193 245 340 370 223
0500S 0.4
0500H 0.75 270 265 300
0500U 1.5 273 400 430 200 230 369 273 400 430 200 230 366
1000S 0.75 250 290
1000H 1.5 368.5 366
1000U 2.2 407 416

<D3尺寸比較表>

單位:mm
形式 電機容量
kW		 電機安裝方向標準 D3:270°轉動
B C D E F M B C D E F M
0200S 0.1 - 250 280 170 200 141 - 250 280 170 200 80
0200H 0.4 245 340 370 193 245 340 370 190 220 86
0500S 0.4
0500H 0.75 270 270 210 240 163
0500U 1.5 273 400 430 200 230 369 318 400 430 255 285 209
1000S 0.75 250 273 240 270 123
1000H 1.5 368.5 318 255 285 199
1000U 2.2 407 249

選定

我們的工作人員將根據您的要求和需求選擇合適的升降機。
請點選本頁面頂部的「選定計算」標籤。

特殊規格產品

牆壁安裝規格

牆壁安裝規格

如果電動升降機(Lift Master)不能安裝在地板上，也可以安裝在牆上，有效利用設備框架的堅固側面來節省空間。

防跌落規格

防跌落規格

可以在電動升降機(Lift Master)上安裝手動防墜落銷，以防止其墜落。

轉軸規格

轉軸規格

工件安裝部設有手動式旋轉機構。

低地板規格

低地板規格

即使由於空間限制您無法安裝電動升降機(Lift Master)，我們也可以透過降低高度規格來滿足您的需求。

高速規格

高速規格

這是最高速度可達 500 mm/s的高速規格。請提供伺服馬達。詳情請與我們聯絡。 *最高速度可達 300 mm/s的高速規格可透過變頻器控制通用馬達運轉。

防塵防水規格

防塵防水規格

電動升降機(Lift Master)具有防塵防滴漏功能，也可用於存在切削油和冷卻液的環境。 *不適用於戶外使用。

水平傳送機構

水平傳送機構

我們也可以生產用於水平運輸的電動升降機(Lift Master)。

高剛性規格

高剛性規格

升降時的搖晃、停止時的彎曲等成為問題時，可以通過強化支柱本體的規格應對。

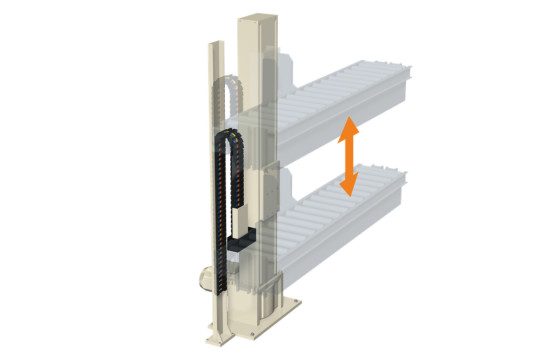

線軸同步類型

線軸同步類型

電動升降機(Lift Master)可與椿本的ECHT-FLEX聯軸器和MD齒輪箱連接，實現同步運作。我們提供一套符合您運作條件的系統，包括齒輪減速電機。
