200系列
- 這種類型的軸承直接連接到軸上，沒有内輪。
- 可以緊湊地組裝在鏈輪、齒輪等的內部。
- トルク範囲：39.2～1400N・m
特性
- - 一種沒有内輪，直接連接到軸上的類型。
- ·可緊湊地組裝在鏈輪、齒輪等內部。
- ·適合低速至中速使用。
- ・可依訂單客製化生產内輪。

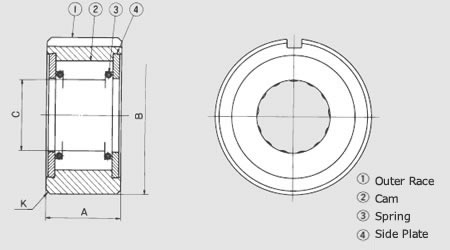

結構

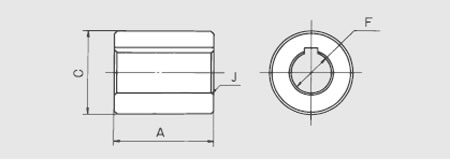

專用内輪
根據訂單，我們將為每個系列生產專用内輪。
| 内輪型號 | 軸孔直徑 | 内輪道直徑 C(+0 至 -0.025) |
寬度 A |
||
|---|---|---|---|---|---|
| 直徑FH7 | 鍵槽 | 倒角J | |||
| B204-IR | 10 | 4X1.5 | 0.8 | 18.796 | 25 |
| B205-IR | 12.5 | 4X1.5 | 0.8 | 23.622 | 25 |
| B206-IR | 20 | 5X2 | 1.3 | 32.766 | 28 |
| B207-IR | 25 | 7X3 | 1.3 | 42.088 | 28 |
| B208-IR | 30 | 7X3 | 1.3 | 46.761 | 32 |
| B209-IR | 30 | 7X3 | 1.3 | 46.761 | 32 |
| B210-IR | 35 | 10X3.5 | 1.8 | 56.109 | 32 |
| B211-IR | 35 | 10X3.5 | 1.8 | 56.109 | 32 |
| B212-IR | 45 | 12X3.5 | 1.8 | 70.029 | 42 |
| B213-IR | 45 | 12X3.5 | 1.8 | 70.029 | 42 |
| B214-IR | 50 | 12X3.5 | 1.8 | 79.356 | 42 |
※在凸輪離合器的最大扭矩附近使用時，請使用淬火軸，確認軸強度。
型號表示例
| B | 205 |
| | 系列名 |
| 尺寸 |
※外徑尺寸與6200型軸承相同。
(例如，B205=6205、B206=6206、B207=6207、B208=6208)
