軸承滾子輸送鏈條防塵

製品写真
  • 由於採用迷宮結構和密封，粉塵難以侵入，在粉塵環境下的磨損壽命是以往規格的3倍。
  • 有兩種滾子格式:DBR和DBF。
  • 環境溫度：-10℃至80℃

*也請考慮使用"螺絲鎖定式接頭"，這是一種便於拆裝連接的連結鏈節。

バナー画像

產品目錄、使用說明書

結構和特性

這種輸送鏈在滾輪和套筒之間裝有圓筒滾柱。它的尺寸與標準輸送鏈的R型和F型滾輪相同。

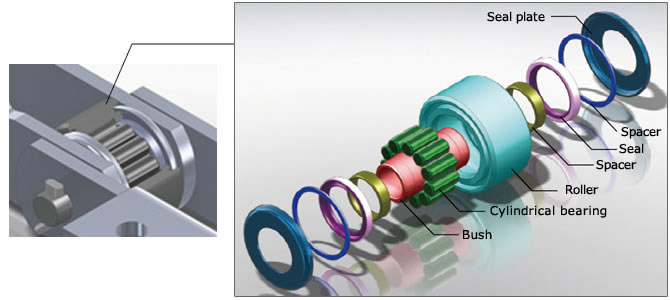

  • ·軸承滾子結構圖

    ベアリングローラ構造図

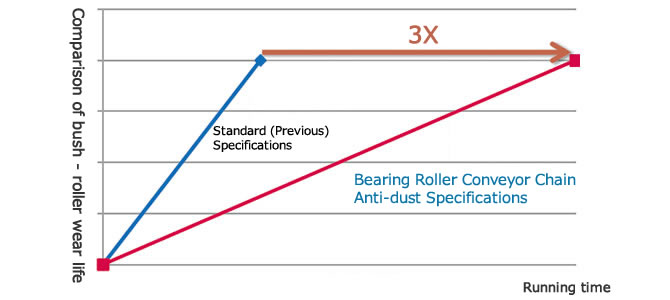

  • ·套筒與滾子間的磨損壽命比較

    ブシュ～ローラ間の摩耗寿命比較

    ※本公司實驗比 (無追加加油)

    在多塵環境下軸承滾子輸送鏈條：使用壽命是傳統規格的三倍

滾子形狀

DBR類型 DBF類型
ローラ形状　DBRタイプ ローラ形状　DBFタイプ

商品一覽表

※單擊查看詳細信息

*最大容許張力是根據我們的設計標準計算得出的值，即計算強度。除非另有規定，否則在選擇大型输送鏈條時應使用最大容許張力。
該數值因製造商而異，並非保證值。

※平均拉伸強度請咨詢本公司。

米製節距

尺寸 滾子
類型		 節距 滾子
外徑		 內鏈節
內寬
100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF10 DBR RF10100DBR RF10125DBR RF10150DBR --- --- --- --- --- 50.8 30
DBF --- RF10125DBF RF10150DBF --- --- --- --- --- 50.8
RF12 DBR --- --- --- RF12200DBR RF12250DBR --- --- --- 65 37.1
DBF --- --- --- RF12200DBF RF12250DBF --- --- --- 65
RF17 DBR --- --- --- RF17200DBR RF17250DBR RF17300DBR --- --- 80 51.4
DBF --- --- --- RF17200DBF RF17250DBF RF17300DBF --- --- 80
RF26 DBR --- --- --- --- RF26250DBR RF26300DBR RF26450DBR --- 100 57.2
DBF --- --- --- --- RF26250DBF RF26300DBF RF26450DBF --- 100
RF36 DBR --- --- --- --- --- RF36300DBR RF36450DBR RF36600DBR 125 66.7
DBF --- --- --- --- --- RF36300DBF RF36450DBF RF36600DBF 125
※上述間距以外的部分也可制作。請咨詢。
※英制間距為特型對應品。請咨詢是否應對。 返回本頁頂部
