ECHT-FLEX NEF系列聯軸器（盤式膜片聯軸器）
- 陣容強大，這是最權威的膜片聯軸器。
- 採用FEM分析優化聯軸器設計，具有扭力傳導可靠，可吸收偏移，高精度定位，免加油等特性。聯結方法多樣，還可提供耐環境的規格。
- 軸連接方法的變化也很豐富，耐環境規格也很豐富。
- ·扭矩範圍:19.6~6860N·m/適用軸徑:Φ9mm~Φ130mm
特性
- ·由於沒有滑動部，無潤滑，可長期使用。
- ·高扭轉剛度:將高扭轉剛度與卓越的靈活性相結合。
- ·可對應耐環境規格:也可制作不鏽鋼規格、無電解鍍鎳規格。
- ·軸連接方式:產品種類豐富。詳細內容請參照下述第2項。
- 長墊塊型可選：適用於與MD齒輪箱配合使用的直線軸傳動裝置。現有長型墊片現貨供應。
與軸的連接方法
-
-
·鍵連接:適用範圍NEF02~NEF700
是普通的基於鍵的締結方式。我們準備了新JIS鍵普通型的標準軸孔加工成品，所以交貨期短。
-
-
-
·錐形鎖緊固 (無背隙) :適用範圍NEF04~NEF25
採用專用的錐形鎖緊輪轂，是一種兼顧高扭矩和緊湊性的摩擦緊固方式。
最適合伺服馬達驅動。
-
-
-
·夾具緊固 (無背隙) :適用範圍NEF02~NEF45
每個輪轂只需一根螺栓即可摩擦固定。此外，由於螺栓以與軸垂直的方式擰緊，因此可以減少軸方向的空間。
-
-
-
・動力鎖鎖緊（無背隙）：適用範圍：NEF04 至 NEF25
這是一款摩擦鎖定係統，它將EL系列動力鎖與壓力法蘭結合，也可與其他動力鎖系列產品組合使用。
詳情請與我們聯絡。
-

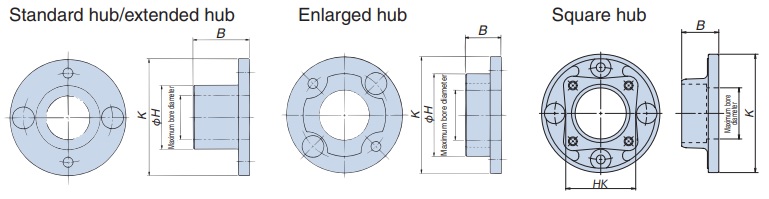

輪轂種類
-
・標準輪轂
通常適用的標準輪轂。
-
・擴大輪毂
如果軸的直徑超過標準輪轂的最大軸孔直徑，即使傳動能力足夠，也可以使用如下圖所示的具有更大凸台直徑 H 的擴大輪毂，而無需增加尺寸。
-
・延長輪毂
如果使用標準輪轂時關鍵表面壓力過高，可以使用如下圖所示的輪轂長度為 B 的延長輪毂來降低關鍵表面壓力。
-
・角形輪毂
這種類型與動力鎖EL 系列和壓力法蘭配合使用。壓力螺栓的螺紋孔已預先加工好。
尺寸列表
| 型號 | 容許扭矩 N・m |
鍵槽軸孔直徑範圍 | 型號 | 容許扭矩 N・m |
鍵槽軸孔直徑範圍 | ||
|---|---|---|---|---|---|---|---|
| 標準型、延長輪毂 | 擴大輪毂 | 標準型、延長輪毂 | 擴大輪毂 | ||||
| NEF02 | 19.6 | Φ9～Φ20 | Φ21～Φ25 | NEF80 | 784 | Φ17～Φ60 | Φ61～Φ70 |
| NEF04 | 39.2 | Φ9～Φ23 | Φ24～Φ29 | NEF130 | 1270 | Φ28～Φ74 | Φ75～Φ80 |
| NEF10 | 98 | Φ11～Φ32 | Φ33～Φ40 | NEF210 | 2060 | Φ28～Φ83 | Φ84～Φ90 |
| NEF18 | 176 | Φ14～Φ35 | Φ36～Φ42 | NEF340 | 3330 | Φ46～Φ95 | Φ96～Φ110 |
| NEF25 | 245 | Φ16～Φ42 | Φ43～Φ48 | NEF540 | 5290 | Φ52～Φ109 | Φ110～Φ120 |
| NEF45 | 441 | Φ16～Φ50 | Φ51～Φ60 | NEF700 | 6860 | Φ52～Φ118 | Φ119～Φ130 |

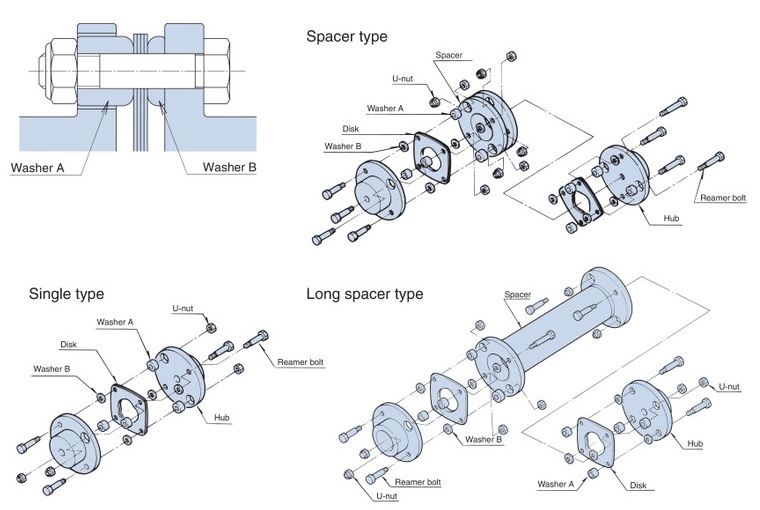

結構
ECHT-FLEX 聯軸器裝配程序
·您可以通過易於理解的影片觀看NEF系列的組裝過程。
長間隔
-
·可用於浮動軸
裝置間有距離時，可使用浮動軸。
-
·大容許偏心
長度允許較大的偏心。
-
·最適合線軸驅動器
適用於與MD齒輪箱配合使用的直線軸傳動。
-
·備齊了庫存長襯墊
我們備有特定尺寸的長墊片，因此可以立即出貨，無需您等待。 JS 型墊片設計均衡，相當於 G6.3/1800 r/min。
-
·輪轂端面間距離 (J尺寸) 最大支持6m
輪轂面間距最大可達6000mm。
庫存長襯墊機種一覽表
○ 表示 JS 型（動態平衡 G6.3/1800 r/min等效），● 表示標準長間隔件（焊接結構）。
| 型號 | 墊片長度J尺寸 (mm) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 127 | 140 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| NEF04W | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| NEF10W | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ||
| NEF18W | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ||
| NEF25W | ○ | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | |
| NEF45W | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| NEF80W | ○ | ○ | ○ | ○ | ○ | |||||||
| NEF130W | ○ | ○ | ○ | ○ | ○ | |||||||
| NEF210W | ○ | ○ | ○ | |||||||||
| NEF340W | ○ | ○ | ||||||||||
耐環境規格 (請向本公司咨詢)

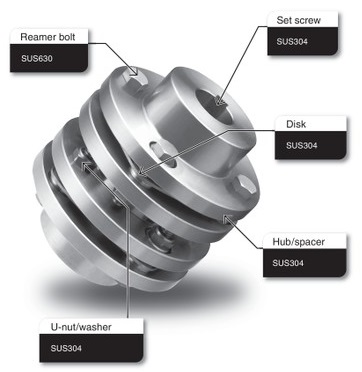

NEF不鏽鋼規格
-
·特性
不易生銹，清潔:所有部件均使用不鏽鋼材料，耐腐蝕性優異。
不易產生灰塵，清潔:通過摩擦力傳遞扭矩，因此部件之間不會滑動，無需擔心磨損。
-
·用途
用於潔淨室的防銹用途。
用於食品機械等直接澆水。
水處理設備等，腐蝕性高的氛圍。
※也有在真空中採用的實績。關於規格，請咨詢本公司。

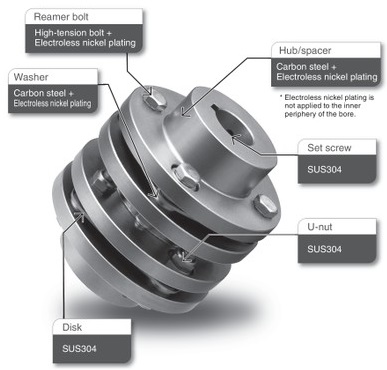

NEF無電解鍍鎳規格
-
·特性
物超所值:與不鏽鋼相比，物超所值。
外觀美觀:膜厚均勻不易剝離，外觀美觀。
-
·用途
用於潔淨室的簡易防銹用途。
適用於清潔度相對較低的用途。
平板顯示器的輸送、升降裝置的驅動周圍。
其他濕氣重等，要求輕度防銹的用途。
NEF CFRP墊片規格
-
備有重量輕、耐腐蝕性優異的CFRP (碳纖維強化塑料) 制長襯墊。
非常適合連接冷卻塔冷卻風扇的馬達和減速機。
詳情請咨詢本公司。
產品目錄、使用說明書
型號表示例
| NEF | 25 | W | - | NH70ED2 | V | X | KH120JD2 | - | J | 1000 |
| | 系列 |
| 尺寸 |
｜ ｜ ｜ |
| 左輪轂符號 |
｜ ｜ ｜ |
| 右轂符號 |
｜ ｜ ｜ |
| J尺寸 |
|||
| 類型 W：墊塊型 S：單型 |
立式 立式長間隔板的 表示底側 (下側) 的軸孔直徑。 |
長間隔 J:長間隔 JS:等長墊片 JT:單板長墊片 長間隔板 請參照商品目錄 |
||||||||
| 輪轂形狀 | 軸孔徑公差 | 軸孔直徑 | 鍵槽公差 | 止付螺絲位置 |
|---|---|---|---|---|
| N | H | 70 | E | D2 |
| K | H | 120 | J | D2 |
| N:標準ハブ K:拡大ハブ L:延長ハブ B:角ハブ H:テーパロックハブ |
F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
軸孔直徑為 以1mm為單位 |
J:新JISJs9 (標準) P:新JISP9 F:舊JISF7 E:舊JISE9 |
