ECHT-FLEX聯軸器透過鉸刀螺栓和U型螺帽緊固時產生的摩擦力傳遞動力。因此，它不會產生間隙或滑動，也無需潤滑。

允許扭力取決於U型螺帽鎖緊時鉸刀螺栓與圓盤之間的摩擦力。如果施加的負載超過允許扭矩，則會發生滑動，這可能會損壞聯軸器。請注意，允許扭力可能會根據緊固方式的不同而降低，詳情請參閱產品目錄。

返回到問題

耐熱溫度：200℃
耐寒溫度：最高可達-30°C。
（註）除帶有夾緊系統的角形輪毂型外，所有其他型號均採用尼龍鎖緊螺栓，因此耐熱溫度高達 170°C。

作為主要用於潔淨室用途的簡易防銹，將無電解鍍鎳規格標準化。另外，我們也制作不鏽鋼規格，所以請隨意咨詢本公司。

不建議對ECHT-FLEX聯軸器進行塗漆，因為塗漆厚度會改變其外徑尺寸，從而影響對中。如果確實需要塗漆，請與我們聯繫。

容許扭矩是以規定的擰緊扭矩擰緊U型螺母時的值，未使用扭矩扳手擰緊時，可能會因擰緊不足而打滑，或因擰緊過大而導衹零件變形等事故。擰緊時請務必使用扭矩扳手，以規定的擰緊扭矩擰緊。

鉸刀螺栓可以從任意一側插入。但是，墊圈 A 和 B 的方向是固定的，請按照使用說明書或產品目錄中的指示進行組裝。

返回到問題

旋緊U型螺帽時，如果聯軸器受到推力，圓盤會沿軸向移動並發出喀喀聲。我們將這種現象稱為「咔嗒聲」（晃動不平衡現象），由於圓盤會承受額外的應力，因此我們不建議在這種狀態下使用。如果出現晃動不平衡現象，請鬆開U型螺母，並在聯軸器未受到推力的情況下重新組裝，即可解決問題。

用於ECHT-FLEX聯軸器的鉸刀螺栓是專門設計的產品，與市售產品不相容。如果您需要鉸刀螺栓，請向您的經銷商訂購。

單片式、墊塊型和長墊塊型所使用的輪轂、碟片和螺栓都是通用且相容的。

單片式墊片只能吸收角度偏差，且無法吸收平行偏差。建議僅用於可使用數控工具機和伺服馬達進行精確的安裝場合。通常情況下，建議使用墊塊型。

如果出現振動或聲音問題，則可能需要在設備組裝後調整平衡。如果您指定平衡等級和旋轉速度的話，本公司會討論是否可以調整。

使用長墊塊型時，必須檢查轉速，避免過高轉速造成危險。選擇產品時，請查閱產品目錄，確保各型號的輪轂端距離（J尺寸）及轉速均在規定範圍內。詳情請與我們聯絡。

ECHT-FLEX聯軸器長墊塊型可製造成輪轂端之間的最大距離為 6,000 mm（尺寸小於 NEH41W）。
但是，在某些情況下，使用可能需要特別考慮，請聯絡我們以了解更多詳情。

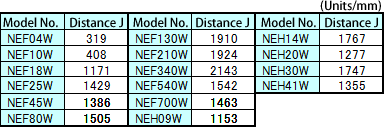

標準墊塊型和單片型墊片沒有問題。對於長墊塊型，如果輪轂端面之間的距離（J尺寸）超過下表所示範圍，則需要特殊結構來支撐軸承自身的重量，請與我們聯繫。

返回到問題

齒輪聯軸器的總長度和毂長度與 相同，不需改裝即可更換。ECHT-FLEX聯軸器換上新的齒輪後，就不需要潤滑，並可減少維修工時。(按訂單生產品)。
(註) 容許不對中請參考目錄。

是的。但是，您必須檢查輪轂的凸台直徑，以確定它是否能夠承受動力鎖產生的表面壓力。通常，我們建議KE系列（可適應較大範圍的軸公差）或TF系列（專為小径輪毂設計）。

Power-Lock 是否能與空心軸一起使用取決於空心軸的材料強度和內徑，因此如果您想將動力鎖與空心軸一起使用，請聯絡我們。

若需要精確對準鍵槽相位，請在下單時註明「鍵槽相位對準規格」。在這種情況下，最大相位差為±2度。如果需要更高精度的相位對準，我們建議使用動力鎖規格。

只要是伺服電機軸用的Φ16 (1/10錐度) 或Φ11 (1/10錐度) 即可生產。關於除此之外的尺寸，如果您提供錐形規的話，我們可以制作。

滾子鏈聯軸器由主體和外殼組成。為了便於單獨銷售，產品名稱後綴“H”代表主體，“K”代表外殼，但主體和外殼上都刻印字母“J”，表明它們符合JIS標準。

產品名稱顯示範例
・主機：CR5016H
案例：CR5016K

產品刻印範例
・主機及外殼：CR5016-J

以下的零件作為零件單獨銷售。

返回到問題

聯軸器專用鏈是基於 2 排RS滾子鏈條，因此可以使用。但是，專用滾子鏈可以通過拆卸和插入聯軸器銷來連接和斷開，而標準的雙排滾子鏈是通過聯軸器鏈節來連接的，裝配時稍有不便，因此推薦使用專用滾子鏈。請注意型號的意義如下。

由於它以椿本RS滾子鏈條為基礎，因此與RS滾子鏈條的連結鏈節相同。

・CR3012H 至 CR6022H：C型夾
・CR8018H 至 CR20022H：開口銷

油封是專用零件，所以沒有市售產品。

是各公司獨自的設計。尺寸略有不同，無法安裝。

因為沒有銷售專用的潤滑脂，所以請使用市面上銷售的產品。建議包括:。

不鏽鋼系列特殊用途的推薦潤滑脂如下。

■食用油脂
巴爾比斯有限公司：動力食品潤滑脂
NOK克魯勃有限公司：克魯勃食品 NH1 94-301
■防水食用油
NOK克魯勃有限公司：克魯勃食品 NH1 64-422
住友潤滑油株式會社：白色 Alcom 2 號潤滑脂
■防水油脂
住友潤滑油株式會社：森FM-HD潤滑脂1號
■ 耐寒潤滑脂
ENEOS公司：Epinoc潤滑脂 LT -40至120°C
■耐熱油脂
Idemitsu：Daphne Eponex SR2 -20 至 160°C
ENEOS公司：Pyronoc通用型 -20至175°C
■無塵室用含氟潤滑脂
住友潤滑油株式會社：Sumitec F936

一側壓入配合，油封側設計用於吸收錯位，同時防止油脂洩漏。
