在時規皮帶傳動中，力作用的節圓中心線位於時規皮帶輪齒齒頂的外側，因此可以透過施加適當的張力來實現傳動。

對於正常的電力傳輸應用，建議您根據產品目錄中列出的建議值來設定安裝張力。

此外，對於重視定位精度的用途，請在不超過目錄記載的最大值的範圍內提高設置。

如果由於負載條件或設備條件，將安裝張力設定得低於建議值，請檢查這是否會增加振動或噪音，或導致傳動問題，例如跳齒。

如果安裝張力過高或過低，都可能導致時規皮帶過早失效。

最好移動其中一個軸進行調整，但也可以提供調整用的托架。

一般而言，惰輪應該安裝在時規皮帶的鬆弛側，以便在調整後進行固定。

1. ① 同步帶張緊測試器T-ACE ^​的利用

   使用利用傳動帶固有頻率測量的音波式傳動帶張力計“同步帶張緊測試器T-ACE ^​”，可簡單準確地進行確認。

2. ②您可以透過按壓時規皮帶並觀察其撓度來檢查。
   1. 包括惰輪軸在內，準確計算出所有軸的平行度及皮帶輪的對齊。
   2. 對時規皮帶跨度的中心施加押付力（F）。
   3. 施加張力，使時規皮帶撓度（δ）為每 100 mm跨度 1.6 mm。

單擊放大

•


  F：跨中點撓度 (δ) 所需的押付力N{kgf} t
• Ti：安裝張力N{kgf}
• Y：修正係數
• δ:撓度mm=0.016t
• t:跨度長度mm
• C:軸間距離mm
• Dp：大節距圓直徑（mm）
• dp：小節距圓直徑（mm）
• L:皮帶長度mm

對於兩根軸（兩個時規皮帶輪），在跨距中心處測量。

如果存在多個軸（三個或更多時規皮帶輪/惰輪），請在跨度最長的點進行測量。這樣可以獲得更穩定的測量結果。

可以透過降低安裝張力來避免跳齒現象。跳齒現象的發生與否取決於運轉條件，因此請根據實際機器情況進行確認。

即使時規皮帶時規皮帶輪正確對齊，正時皮帶也不會在時規皮帶輪的中心運行，而是會向一側傾斜。

雖然這種力量很小，但如果時規皮帶輪沒有正確對準，它可能會靠近時規皮帶輪的邊緣，並被用力壓在導向法蘭上，從而可能損壞或割傷導向法蘭。

此外，導向法蘭可能會脫落。

將時規皮帶輪對準調整到下表所示的公差範圍內。

■皮帶輪調整方法

時規皮帶可能會出現兩種類型的拉伸。

1. ① 彈性拉伸 (負荷拉伸)

   這是時規皮帶在承受負荷時發生的可逆拉伸現象。當負載移除後，它會恢復到原來的形狀。

2. ② 永久伸縮 (運行伸縮)

   即使在時規皮帶上的負載移除後，這種拉伸也不會恢復到原來的狀態。這主要是由初始磨合和磨損造成的。

如果時規皮帶選擇不當，齒布會磨損，最終皮帶齒會脫落。

此外，如果時規皮帶輪的直徑較小，或者多軸佈局中有很多彎曲，則芯線可能會因彎曲而疲勞斷裂。

如上圖所示，當正時皮帶失去與時規皮帶輪精確嚙合並傳遞動力的能力時，時規皮帶使用壽命就結束了。

定期檢查時規皮帶，如果發現任何異常情況，例如外部刮痕或齒布磨損，應在皮帶齒脫落或時規皮帶斷裂之前更換。

壽命可能表現為振動或噪音，但有些是微妙的，很難提前察覺。

定期檢查時規皮帶，如果發現任何刮痕或其他異常或齒布磨損，請在皮帶齒脫落或斷裂之前更換皮帶。

椿本超級PX同步帶^​的齒佈磨損可通過露出橡膠來確認，因此便於判斷是否更換。

使用前

使用後

時規皮帶並非金屬材質，因此沒有疲勞極限。在使用過程中，會產生疲勞和磨損，最終導致斷裂。

此外，由於耐久時間根據所使用的條件和佈局而變化很大，因此很難確定達到預期壽命的時間。

本公司考慮到材料的經年變化，建議最多5年更換一次。

與金屬鏈條或齒輪不同，時規皮帶齒是由尼龍織物包裹的橡膠製成，因此不適合僅靠一個齒來傳遞動力；需要多個齒來承受負載。如果與時規皮帶輪嚙合的齒少於六個，則每個齒承受的負載會很大，並可能導致齒崩。

如果嚙合齒數為 5 或 4，請在選擇時加上目錄中列出的「嚙合修正係數」。

驅動皮帶輪的話，請考慮咬合齒數為6齒以上，咬合角度為120度以上。

這種組合需要小直徑皮帶輪高速旋轉，這會加速時規皮帶內芯線的彎曲疲勞，縮短其使用壽命，因此請避免使用。

如果時規皮帶圓週速度過高，可能會出現以下情況：

1. ①時規皮帶中產生的離心張力可能會降低動力傳輸能力。
2. ② 有壽命縮短的情況。
3. 3）如果時規皮帶輪速度超過 33 m/s，可能會出現跳動和振動，因此請務必保持平衡。

在選擇時規皮帶時，我們建議您根據伺服馬達的特性來考慮扭力。

也有可以制作的皮帶寬度，請向本公司咨詢窗口或銷售店鋪咨詢。

指導原則是時規皮帶總高度的 1.5 倍，但具體數值因型號而異，請聯絡我們的客戶服務中心或經銷商。

由於無盡時規皮帶是使用模具製造的，因此我們無法生產目錄中未列出的皮帶長度。

「超級時規PX皮帶」的耐油性能是根據我公司使用通用潤滑油和切削油進行的各種測試結果得出的，因此我們不保證其對所有類型的油或使用條件都具有耐油性。

關於個別油種和使用條件的適用與否，請在實際機器上確認或向本公司咨詢。

通常情況下，如果時規皮帶沾上油或水，會膨脹並與時規皮帶輪失去嚙合，導致傳動能力下降和過早損壞。尤其要注意的是，正時皮帶絕對不能在油或水中使用。

我們提供一系列“超級時規PX皮帶耐油規格”和“ PX系列皮帶耐水規格”，在有油或水霧的環境中具有增強的耐用性。

請在-15℃至80℃的正常環境溫度下使用。某些時規皮帶在特定條件下可在高達90℃的溫度下使用。

詳情請咨詢本公司咨詢窗口。

「PX齒形」是我們獨有的齒形，與其他公司的齒形不相容，因此請與椿本時規皮帶輪配合使用。

重要注意事項列於「時規皮帶傳動裝置」產品目錄。使用前請務必閱讀「使用說明書」。

即使受到外力作用，時規皮帶也不會伸長。

安裝到時規皮帶輪上時，安裝前先移動皮帶輪軸和惰輪軸。

強行將時規皮帶輪在導引法蘭上可能會導致事故，所以請避免這樣做。

對於不使用托架的2軸傳動，請設置軸間距離調整槽。

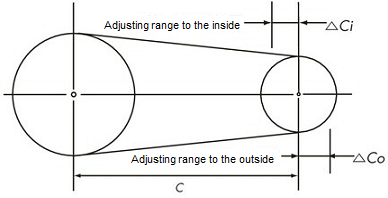

■調整兩軸傳動的軸距

單位:mm

	皮帶長度	種類
		P2M・P3M・P5M UP3M・UP5M	P8M・P14M UP8M・UP14M
△Co	500以下	3	3
	500～1000	5	5
	1001～2000	10	10
	2000或更高版本	15	15
△Ci	通用	10	15

單擊放大

請在幹淨的氛圍中使用。

如果皮帶要在多塵環境中使用，並且可能接觸到大量的水、油或溶劑，請用罩子保護時規皮帶和皮帶輪。在空氣濕度或油含量較高的環境中，請考慮使用「超級時規PX皮帶耐油規格」；在濕度較高的環境中，請考慮使用「PX系列皮帶防水規格」。

通常包括:。

1. ①時規皮帶歯底的底部撞擊時規皮帶輪齒頂
2. ②時規皮帶弦振動噪音
3. 3）時規皮帶齒與時規皮帶輪齒摩擦嚙合所產生的摩擦噪音。
4. 4）時規皮帶側面與時規皮帶輪導向法蘭摩擦時所產生的摩擦噪音
5. ⑤ 當時規皮帶和時規皮帶輪嚙合時，空氣從時規皮帶輪齒槽排出時會產生排氣聲浪。

1. （1）改變安裝張力、皮帶輪轉速、皮帶長度、皮帶寬度、皮帶輪齒數等，可以改變時規皮帶的固有頻率。
2. ② 更換為高強度時規皮帶，並縮小皮帶寬度。
3. ③ 縮小皮帶寬度，改為多列懸掛。
4. ④ 調整時規皮帶輪的對準狀況，防止時規皮帶與導引法蘭接觸。

符合RoHS指令。

最多是98%左右。

[外觀特性]

與皮帶齒平行切斷。心線也短且對齊切斷。

[推測原因]

1. ① 由於在保存和組裝時過度彎曲，芯線斷裂。
2. ② 皮帶輪直徑太小導衹芯線斷裂。

[對策]

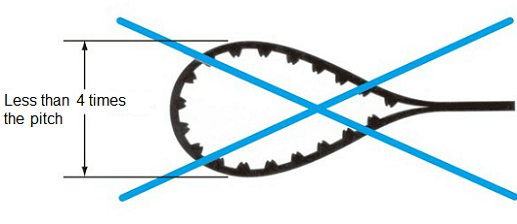

1. ① 請註意保管和組裝時的處理，避免過度折疊。請勿折彎為螺距的4倍以下的直徑。
2. ② 檢查時規皮帶輪和惰輪的直徑是否合適。如果太小，請更換為合適的直徑。時規皮帶輪直徑請參考傳動能力表，惰輪直徑請參考下表。

• 內惰輪：齒數至少為下表所示最小齒數的時規皮帶輪。
• 外惰輪：一個沒有輪冠的扁平皮帶輪，其直徑至少是下表中皮帶輪節距圓直徑的 1.2 倍。

■選定惰輪時的最小皮帶輪齒數

種類	轉速（r/min
	900以下	超過900 1200以下	超過1200 1800以下	超過1800 3600以下
P2M	16	16	18	20
P3M・UP3M	14	14	16	18
P5M・UP5M	18	20	24	28
P8M・UP8M	24	26	26	28
P14M・UP14M	28	28	28	34

注意：對於超過 3600 r/min速度，請參考標準變速箱容量表。

內惰輪

外惰輪

[外觀特性]

• 牙佈起毛、發白變色、佈紋模糊等。
• 牙墊磨損，橡膠外露。
• 皮帶牙瘦了。
• 歯底齒布磨損，芯線外露。

[推測原因]

1. ① 出現過載 (過載) 。
2. ②安裝張力過大。
3. 3）安裝張力不足。
4. ④時規皮帶容量不足。
5. ⑤時規皮帶輪的齒形或齒尺寸不正確。
6. ⑥ 在粉塵環境中使用。

[對策]

1. （1）檢查原動機的規格、被驅動機械的慣性以及使用條件，消除過載原因，或增加時規皮帶和皮帶輪的尺寸。
2. ②調整安裝張力至適當水平。
3. 3）將安裝張力調整到適當的水平。
4. 4）檢查運轉條件，選擇最佳尺寸的時規皮帶和皮帶輪。
5. 5）更換時規皮帶輪，使其具有正確的齒形和尺寸。
6. ⑥ 改善空氣環境或安裝罩子，防止灰塵黏附在時規皮帶和皮帶輪上。

[推測原因]

1. ① 出現過載 (休克負載) 。
2. ②安裝張力不足。
3. 3）與時規皮帶輪嚙合的齒數不足。
4. ④ 支架剛性不足。

[對策]

1. 1）消除衝擊負荷的原因，或安裝減震機構，或增加時規皮帶的尺寸。
2. ②調整安裝張力至適當水平。
3. 3）增加時規皮帶輪的齒數，或安裝惰輪來增加嚙合齒數。
4. ④ 請提高支架的剛性。

[外觀特性]

• 皮帶牙齒根開裂。
• 皮帶牙掉了。

[推測原因]

疑似原因與「Q30時規皮帶齒磨損」和「Q31時規皮帶皮帶跳齒」的原因相同。這些情況持續下去會導致剪切斷裂。

[對策]

請參考「Q30時規皮帶齒磨損」和「Q31時規皮帶皮帶跳齒」的對策，因為它們是相同的。

[外觀特性]

• 側面的角掉了，變圓了。
• 側面的橡膠像被剝落一樣。
• 心線綻開露出。

[推測原因]

1. ① 軸的平行度不良。
2. ②時規皮帶輪錯位。
3. ③ 支架剛性不足。
4. ④時規皮帶輪導向法蘭變形。

[對策]

1. ① 請正確調整軸的平行度。
2. ② 將時規皮帶輪調整到正確位置。

   皮帶尺寸	所有品種
   皮帶寬度mm	30以下	30～50	50～100	100或更高版本
   容許平行度	5/1000以下	4/1000以下	3/1000以下	2/1000以下
   θ分	17以下	13以下	10以下	6以下


   單擊放大

   ■皮帶輪調整方法

   如圖所示，通過將直邊放置在基準帶輪上，並使其他帶輪與整個直邊接觸 (ε=0)，可以將帶輪排列在正確的位置。

   此外，通過將圖中的δ限制在極限以下，可以同時顯示軸的平行度。


   單擊放大

3. ③ 請提高支架的剛性。
4. ④ 請換成新的。

[外觀特性]

• 與皮帶齒垂直方向有劃痕。

[推測原因]

1. 1）越過時規皮帶輪邊緣。
2. ②時規皮帶輪向上滑到導引法蘭上。

[對策]

1. ① 軸平行度或時規皮帶輪位置不正確，請將其調整到正確位置。
2. ②如果軸平行度或時規皮帶輪位置不正確，則將其調整到正確位置。

   檢查安裝張力，如果張力不足，則調整至適當的安裝張力。

[外觀特性]

• 部分斷開。
• 切割處以外的牙齒表面可能有劃痕。

[推測原因]

1. 1）時規皮帶輪向上滑到導引法蘭上。
2. ② 異物咬入。

[對策]

1. 1）如果軸平行度或時規皮帶輪位置不正確，請將其調整到正確位置。

   檢查安裝張力，如果張力不足，則調整至適當的安裝張力。

3. ②改善環境或安裝罩子，防止異物黏附在時規皮帶和皮帶輪上。

[外觀特性]

• 橡膠腫了。

[推測原因]

• 橡膠吸收了附著在時規皮帶上的油和水分。

[對策]

• 為防止油和濕氣附著在時規皮帶上，改善環境或安裝蓋子。
• 或許可以用「超級時規PX皮帶耐油規格」來替代，請考慮一下。

[推測原因]

通過移動軸使軸彼此接近。

[對策]

請牢固地固定軸。

[外觀特性]

• 時規皮帶背面有一層軟化的橡膠。
• 時規皮帶橡膠黏黏或變軟。

[推測原因]

1. ①油附著在時規皮帶上，並被橡膠吸收。
2. ② 在高溫環境下使用。
3. ③ 外側托架旋轉不良

[對策]

1. ① 改善環境或安裝蓋子，防止油附著在時規皮帶上。

   或許可以用「超級時規PX皮帶耐油規格」來替代，請考慮一下。

2. ② 將環境溫度降低到 80°C 或以下。
3. ③ 調整托架使其旋轉。示例:減小托架的慣性，增大軸承的尺寸。

[外觀特性]

• 背面平行於端面形成凹陷，。
• 背面的標記消失或即將消失。

[推測原因]

1. ① 外轉軸軸對齊不良。
2. ② 外部托架旋轉不良。

[對策]

1. ① 軸的平行度亂了，請調整到正確的位置。
2. ② 調整托架使其旋轉。示例:減小托架的慣性，增大軸承的尺寸。

[外觀特性]

• 時規皮帶背面與齒輪平行處有一條裂痕。

[推測原因]

1. ①所使用的時規皮帶輪或惰輪的直徑太小。
2. ②環境溫度過高或過低。

[對策]

1. ① 檢查時規皮帶輪和惰輪的直徑是否合適。如果太小，請更換為直徑合適的型號。

   （請參考傳動能力表中的時規皮帶輪直徑和下表中的惰輪直徑。）

   • 內惰輪：齒數至少為下表所示最小齒數的時規皮帶輪。
   • 外惰輪：一個沒有輪冠的扁平皮帶輪，其直徑至少是下表中皮帶輪節距圓直徑的 1.2 倍。

   ■選定惰輪時的最小皮帶輪齒數

   種類	轉速（r/min
   	900以下	超過900 1200以下	超過1200 1800以下	超過1800 3600以下
   P2M	16	16	18	20
   P3M・UP3M	14	14	16	18
   P5M・UP5M	18	20	24	28
   P8M・UP8M	24	26	26	28
   P14M・UP14M	28	28	28	34

   注意：對於超過 3600 r/min速度，請參考標準變速箱容量表。



   內惰輪



   外惰輪

2. ②將環境溫度提高到-15℃至80℃，此時可使用時規皮帶。

[外觀特性]

• 與時規皮帶嚙合的部件已經磨損，導致出現無法嚙合的台階。
• 牙齒粗糙。

[推測原因]

1. 1）時規皮帶輪材質不適合。
2. ② 在多塵環境下使用，時規皮帶和皮帶輪上會沾染磨蝕性粉塵。
3. 3）時規皮帶安裝張力過高。

[對策]

1. ① 請換成硬度高的材料，進行齒面硬化或表面處理，提高耐磨損性。
2. ② 安裝保護罩以改善使用環境或防止灰塵附著。
3. 3）將安裝張力調整到適當的水平。

BDTM101 的時規皮帶振動頻率為 30 至 600 Hz，BDTM201 的同步帶振動頻率為 10 至 5000 Hz。
如果測量範圍太短或太長，振動頻率可能超出可測量範圍，從而無法測量。

出租樣機。詳情請咨詢本公司咨詢窗口。

是收費的。請向經營本公司商品的銷售店咨詢。

校正周期請根據客人的基準和判斷來設定。

高強度鋁材，經白色陽極處理。

我們將研究是否可以制作，請附上設計圖向本公司經營商品的銷售店咨詢。
