Q1 頂板鏈條有哪些分類？
Q2 塑膠頂板鏈條和不鏽鋼頂板鏈條的分類和特徵是什麼？
Q3 我該如何選擇頂板鏈條規格（材質）？
Q4 不鏽鋼銷軸和塑膠銷有什麽區別?
Q5 如何選擇導軌材料?
Q6 直線導軌的安裝方法是?
Q7 低摩擦・耐磨損（ALF）規範有哪些例子？
Q8 頂板鏈條所用材料的耐腐蝕性如何？

塑膠頂板鏈條，塑膠塊狀鏈條

Q9 塑膠頂板鏈條和塑膠塊狀鏈條的輸送機設計是什麼？
Q10 頂板鏈條和塑膠塊狀鏈條的回程側佈局
Q11 關於使用角盤的輸送機
Q12 月牙形塑膠鏈條的輸送機設計是什麼樣的？
Q13 如何拆卸和組裝塑膠頂板鏈條和塑膠塊狀鏈條？
Q14 在塑膠頂板鏈條和塑膠塊狀鏈條上使用塑膠銷軸時，我應該採取哪些預防措施？
Q15 塑膠頂板鏈條和塑膠塊狀鏈條可以正反轉嗎？
Q16 直線輸送TTP、TPF、TPS 和 TPH 應該如何使用？
Q17 如何區分用於曲線運輸的TTUP和TPU?

塑膠模組鏈條

Q18 塑膠模組鏈條有哪些用途？
Q19 如何拆卸和組裝塑膠模組鏈條？
Q20 鏈輪的安裝方法是?
Q21 塑膠模組鏈條的輸送機設計是什麼？
Q22 塑膠模組鏈條返回側的佈局
Q23 塑膠模組鏈條可以正反轉嗎？
Q24 我想做一個小的傳送帶。
Q25 我想清除橫向輸送帶上殘留的搬運物。
Q26 [塑膠模組鏈條] 帶有防上浮附件(阻力板)的鏈條可以使用哪些鏈輪？
回答
Q1 頂板鏈條有哪些分類？
A1

頂板鏈條分為三大類產品：塑膠頂板鏈條、不鏽鋼頂板鏈條和頂板鏈條配件。有關塑膠頂板鏈條和不鏽鋼頂板鏈條的區別，請參閱下方的「功能快速參考表」和「塑膠頂板鏈條與不鏽鋼頂板鏈條概覽比較」。

【頂板鏈條配件】

可根據用途從各種形狀、材質中進行最佳組合，最適合用作傳送帶的周邊裝置。

  • 塑膠軌道
  • 套色
  • 鏈條導向零件
  • 框架支撐部件
  • 導軌零件
  • 軸承裝置
  • 頂板鏈條拆卸和連接工具

的規格化距離的冪函數。

【特點一覽表】

特性 塑膠頂板鏈條 不鏽鋼頂板鏈條
1 塑膠獨特的柔軟性可減少搬運物上的刮痕。 容許張力較大
註）1
2 重量輕、結構簡單，易於維護 可在-20°C~400°C的各種溫度下使用
註) 2
3 採用滑動特性優異的材質，壽命更長 作為標準耐腐蝕鏈使用
註) 3
4 噪音比不鏽鋼鏈條輸送機低5~7dB ---
5 不生銹，衞生，可直接運送食品 ---
  • 註：1.容許張力約為我們 TT/TP 型的兩倍。
  • 註)2.對於SUS304制造。
  • 註)3、所有部件均由SUS304制造時。

【塑膠頂板鏈條與不鏽鋼頂板鏈條的比較】

條目 塑膠頂板鏈條 不鏽鋼頂板鏈條
噪音 -5～7dB 作為0
輕 1/3 作為1
摩擦係數 1/1.5～1/2.5 作為1
工作溫度 -20°C至80°C (部分地區除外) -20°C～400°C
容許張力 1/2 作為1
返回到問題
Q2 塑膠頂板鏈條和不鏽鋼頂板鏈條的類型、特點和用途是什麼？
A2

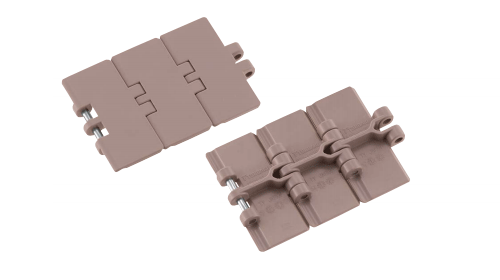

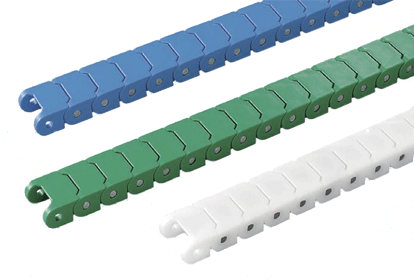

[塑膠模組鏈條]

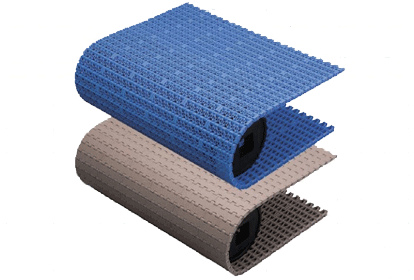

將具備鏈條結構的塑料制模塊連桿組合成磚狀，通過帶狀的寬輸送面和鏈條與鏈輪的嚙合實現可靠驅動。

您可以根據搬運物的用途和形狀選擇“關閉類型”、“打開類型”和“網狀型”。此外，我們還提供適用於傾斜運輸的“磁鐵型”，“橡膠型”和“翼板型”。

輸送面寬度可達 50 mm，比塑膠頂板鏈條或塑膠塊狀鏈條輸送面更寬。

[主要用途]

一次搬運多件物品，非常適合搬運重物

(應用實例)
  • 大量容器
  • 包裝箱和床單等寬幅物品
  • 輪胎等重物搬運

[塑膠頂板鏈條]

頂板和鏈子部分用塑料一體成型，用連接銷連接。

我們也提供一系列型號，其中只有頂板採用塑膠材質，鏈條則採用鋼材。此外，我們還有一些型號，其頂板上裝有可自由旋轉的滾輪，這可以降低堆積過程中的管線壓力。

頂板寬度可根據搬運物大小，從 42.0 mm到 304.8 mm中選擇。

[主要用途]

最適合在板上逐一裝載和搬運

(應用實例)
  • 容器輸送
  • 包裝箱交貨

[塑膠塊狀鏈條]

這是一種簡單的結構，通過連接銷連接塊形狀的連接。

鏈節距（9.525 至 25.4 mm）比塑膠頂板鏈條的節距小，因此鏈輪的外徑可以更小。

可縮小換乘部分 (死角)，方便換乘。鏈節寬度僅為13~63mm，占用空間更小。

[主要用途]

  • 單列使用：非常適合攜帶眼藥水等小型物品
  • 2條使用:最適合搬運托盤和包裝箱
(應用實例)
  • 小物件搬運
  • 貨盤傳送
  • 包裝箱交貨

【不鏽鋼頂板鏈條】

頂板鏈條主要部件採用不鏽鋼材質，具有優異的耐腐蝕性。有的款式是頂板與鏈條一體成型，有的款式則是兩者連結在一起。

一般來說，最大容許張力大於塑膠頂板鏈條的張力。

[主要用途]

  • 適用於運送無法用塑膠搬運的重物或長機長物品。
  • 爐內等有溫度的環境 (SUS304制時:-20°C~400°C)
  • 化學品等的氛圍 (所有零件由SUS304制造)
(應用實例)
  • 重物搬運
返回到問題
Q3 我該如何選擇頂板鏈條規格（材質）？
A3

請從以下連結確認規格選擇方法與規格適用表。

如何根據規格選擇塑膠模組鏈條、塑膠頂板鏈條和塑膠塊狀鏈條規格和應用表格

返回到問題
Q4 不鏽鋼銷軸和塑膠銷有什麽區別?
A4

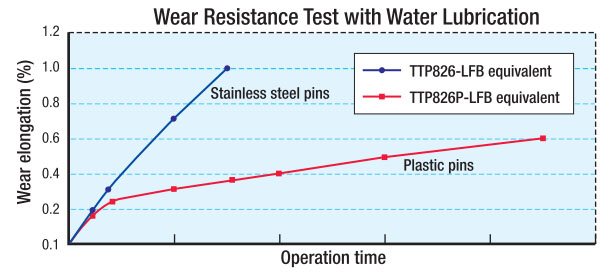

塑膠銷規格輕易易用，是塑膠模組鏈條和塑膠頂板鏈條的主流選擇。但是，如果鏈條僅暴露於水中（水是從前一道工序中附著在運輸物品上的），不鏽鋼銷規格可能會因水的影響而縮短使用壽命，因此建議使用塑膠銷規格。

不鏽鋼銷是塑膠塊狀鏈條的主流規格，但根據產品不同，容許張力可能大於塑膠銷的規格。此外，對於易受衝擊的產品，建議使用不鏽鋼銷。


彈簧規格

容許張力與不鏽鋼銷大致相同（80-100%）
我們巧妙地利用了厚塑膠銷和鉸鏈部分的結構。

長壽命:通過椿本獨特的材質組合，在幹燥、肥皂水、水等各種條件下都能發揮出色的銷軸瓦耐磨性。特別是在水潤滑中發揮效果。

輕量化設計：比頂板鏈條輕75-85%，採用不鏽鋼銷軸。易於操控，降低動力需求和噪音。

易於處理:由於整個鏈條都是工程塑膠，因此可以按原樣處理。

符合食品衞生法:連接銷均使用符合食品衞生法的材料。

注意事項：1.請參閱產品目錄技術說明、頂板鏈條的處理、銷類型的使用注意事項以及拆卸和連接。
2. 塑膠銷規格允許在高達 60°C 的潮濕環境下工作。

返回到問題
Q5 如何選擇導軌材料?
A5

設計塑料鏈條時，作為鏈條的承托，一般需要設置導軌。請根據用途、目的選擇此滑軌材質。

通用用途

超高分子量聚乙烯鋼軌（塑膠軌道、P-rail）常用。推薦用於潤滑環境。
*請注意，如果沒有潤滑，會產生大量的磨損粉末。

當您想要減少磨損粉的產生時

建議使用PLF滑軌或M滑軌。另外，不鏽鋼制 (MIKAKI規格) 及金屬導軌 (硬質鍍Cr+拋光加工) 也可抑制磨損粉的產生。

※M導軌是幹燥條件專用的。潤滑或沾水時請勿使用。

※不鏽鋼等金屬導軌產生的磨損粉是含有金屬粉的黑色的東西。

有關每個導軌的特性，請單擊此處

在高溫環境下使用時

我推薦金屬導軌。請使用混合規格或硬質鍍Cr+拋光加工的產品。


在高溫下使用時

推薦使用不鏽鋼制 (冷軋材) 導軌材質。

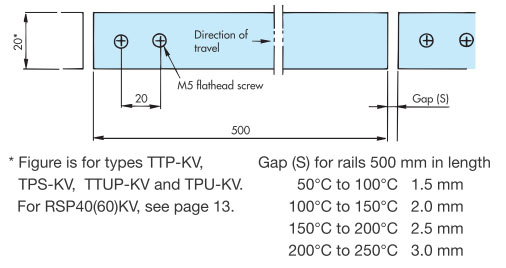

考慮到熱膨脹，請僅固定滑軌的一端。導軌之間的間隙也應考慮熱膨脹。

(參考:SUS304的線性膨脹係數... 1.8×10-5 mm/mm/°C)
(例) 不鏽鋼導軌的固定與導軌間的間隙

當環境溫度低於 150°C 時，可以使用標準鋼鏈輪。
溫度高於 150°C 時，需使用專用鏈輪。詳情請與我們聯絡。

使用多列鏈條時，鏈條之間的間隙應符合以下尺寸。

為了吸收鏈條的熱膨脹，需要綁帶。調整卷曲時，請務必將卷曲調整到工作溫度。降溫時，請務必松開繃帶後再進行。

會產生黑色磨損粉，因此要定期清潔。

啟動時採用慢速啟動（使用變頻器控制等），停止時採用慢速停止。


<導軌材質的選擇表>
頂板鏈條類型 導軌材質 潤滑 (無) 潤滑 (有)
磨損性夾雜物
無 有 無 有
不鏽鋼頂板鏈條
・用於直線輸送
・用於彎曲運輸		 不鏽鋼 D D B B
鋼 D C B A
塑膠軌道
（P軌）
PLF鐵路		 A × A ×
M導軌
SJ-CNO		 A × × ×
塑膠頂板鏈條
塑膠塊狀鏈條
塑膠模組鏈條
（固定寬）
・用於直線輸送
・用於彎曲運輸		 不鏽鋼 B D A A
鋼 A C D D
P導軌 D × A ×
PLF導軌 B × A ×
M導軌
SJ-CNO		 A × × ×
塑膠模組鏈條（寬型）
・用於直線輸送
・用於彎曲運輸		 不鏽鋼 B D A A
鋼 A C B B
塑膠軌道 D × A ×
PLF導軌 B × A ×
M導軌
SJ-CNO		 A × × ×
  • A:特別推薦
  • B:建議
  • C:“是”中的建議
  • D:是
  • 否:不合適

註)

  1. Lambda規格不鏽鋼頂板鏈條應無需潤滑即可使用。
  2. 耐熱高速 (KV) 規格在常溫下應使用不鏽鋼或鋼制導軌，在高溫 (>50°C) 下應使用不鏽鋼。
  3. 推薦金屬導軌=冷軋材料
  4. 鋼軌表示油潤滑的情況。
  材質・顏色 特性
塑膠軌道
（P軌）
  • 超高分子量聚乙烯
    (外觀顏色:白色或綠色)
  • 最常用的導軌
  • 切削加工或擠出制品
  • 建議在潮濕環境下使用塑膠頂板鏈條
  • 吸水性少，耐化學品性，耐衝擊性也很出色。
PLF導軌
  • 低摩擦・耐磨損耐磨性
    超高分子量聚乙烯
    （外觀顏色：白色）
  • 比P導軌摩擦更小、更耐磨的導軌
  • 切削加工或擠出制品
M導軌
SJ-CNO
  • 特殊聚酰胺
    (M導軌:外觀色:藍色)
    (SJ-CNO:外觀色:紫色)
  • 幹條件專用導軌
  • 保持耐磨性
  • 切削工件

註)工作溫度範圍

  • 塑膠軌道（P-rail）/ PLF 導軌：-20 至 60°C
  • M導軌SJ-CNO:-20~80°C
返回到問題
Q6 直線導軌的安裝方法是?
A6

使用塑膠導軌（塑膠軌道導軌、PLF導軌和M導軌）作為直軌時，應在導軌間設置間隙以考慮熱膨脹。 另外，一端用螺絲固定導軌。


凹凸型(PR、PH)、平導軌

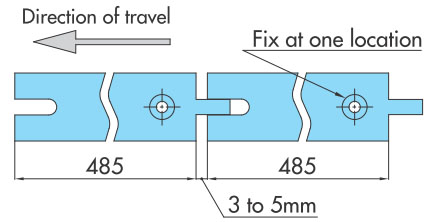

  • 考慮到熱引起的膨脹，在框架上的固定請在端部一個地方用螺絲固定，接合部請打開間隙。

凹凸形導軌間隙... 3~5mm

※線膨脹係數

塑膠軌道（P-rail）/（PLF導軌）20 x 10-5 mm/mm/℃"

M導軌9 x 10-5 mm/mm/°C

註)

  1. 塑膠軌道工作溫度範圍
    • 塑膠軌道（P-rail）和PLF導軌：-20至60°C
    • M導軌:-20~80°C
  2. 請勿在有蒸氣的環境下使用塑膠軌道。

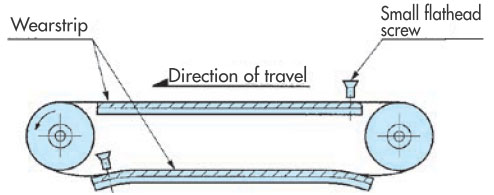

長直型（Z型、T型、L型、扁平擠壓導軌等）…適用於長輸送機長

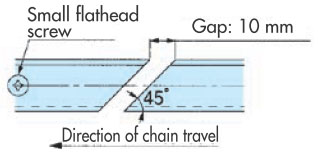

  • 假設以1m為單位設置長直線型導軌時，為防止導軌間的間隙落入鏈條，請按下圖進行加工。


長直線型撇渣器...每1m 10mm左右


長直型（Z型、T型、L型、扁平擠壓導軌等）…當輸送機機長較短時

  • 運行導軌如果在運行導軌的兩端多處使用沉頭螺絲固定，由於與框架（金屬製成）的熱膨脹系數不同， 會變得波浪狀，因此應在一個地方固定沉頭螺絲。


返回到問題
Q7 低摩擦・耐磨損（ALF）規範有哪些例子？
A7

有很多成就，但我將介紹代表性的招聘案例。

用途 條件 對策 (型號)

牛奶盒輸送線

(容器前)

※500ml·1升包裝
  • 到最終工序（封箱機）的距離很短，整個生產線上都有堆積。
  • 完全無滑塊 (為保護紙袋不能喝水)

來自不同製造商的傳統低摩擦塑膠鏈條會導致搬運物發出嘎嘎聲和傾倒，但 TTUP826-ALF 能夠解決這個問題。

※500ml・1升的紙袋線使用了TTUP型。

罐裝啤酒輸送線

(紙箱容器入口)

1500cpm生產線 (1分鐘生產1500罐啤酒的生產線)
  • 間歇性堆積（從裝藥機前端進行乾式運輸時，完全乾燥的條件）。

用 RSP60-ALF 取代標準規格RSP60（白色），以降低管路壓力。

500ml塑料瓶輸送線

(收縮機前面的輸送機)

塑料瓶系列曾經以1.5升、2.0升為主流，但現在500毫升等小容量變多了。

(由罐裝變為寵物)

因此，除非生產線加速，否則無法保持產量。

(簡單地說，500毫升需要比2.0升快4倍)

利用TPH830P-ALF、TTUP826-ALF,減少滑塊實現高速對應 (MAX120m/分)

1.5升和2.0升的瓶子使用自由流式鏈條來減輕線路壓力。

然而，一個500毫升的瓶子將在自由流動項目中掉落。

2升塑料瓶輸送線

(分揀部)
  • 3排2升長角PET瓶分揀 (分揀線的後半部分)

在每個公司的低摩擦規格塑料鏈中，分揀時發生了瓶子的錯位和松動，但是TPH830P·TTP826P型ALF規格的對策

杯形容器輸送線

（堆積輸送機）
  • 完全堆積
  • 完全無滑塊 (用上方導軌從上方壓住容器松動的對策)

海外制樹脂皮帶部分使用了椿本BTC6-3048 ALF。

通過超低摩擦產生的滑動性來防止容器松動
返回到問題
Q8 頂板鏈條所用材料的耐腐蝕性如何？
A8

選擇鏈條時，請參考下表，確認其材質是否足夠。此外，此耐腐蝕性能也可用於檢驗與頂板鏈條使用的鋼軌材質。

請註意，此表僅表示20°C環境下的結果，並不表示保修程度。實際使用時，請綜合考慮溫度、使用條件等。下表分別記載了頂板及鏈條的構成部件的材質 (規格)，請組合檢查。

沒有標明濃度的試劑是飽和狀態或100%溶液。混合溶液使用時，條件會發生變化，請註意。

[對各種液體的耐腐蝕性]

材質註) 2 液體名稱
丙酮 油 (植物、礦物) 酒精 (乙基) 氨水 (28%) 威士忌 氯化鈉 鹽酸 (2%) 海水 過氧化氫 (3%) 氫氧化鈉 (燒堿) (25%) 汽油 甲酸 (50%) 甲酸醛 牛奶黃油 檸檬酸 鉻酸 (5%) 醋酸 (10%) 四氯化碳 次氯酸鈉 (鈉) (5%) 硝酸鹽 (5%) 食醋 (醋) 氫氧化鉀 飲用水·咖啡 肥皂水 乳酸 石蠟 啤酒 果汁 苯 水 蔬菜汁 碘 硫酸 (5%) 磷酸 (10%) 葡萄酒 二甲苯 臭氧 過氧乙酸
鋼 × ○ ○ △ ○ × × × × × ○ × ○ ○ × × × △ × × × △ ○ △ × ○ ○ × ○ × △ × × × ○ ○ × ×
不鏽鋼 18-8 ○ ○ ○ ○ ○ ○ × △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × × △ ○ ○ ○ ○
18Cr ○ ○ ○ ○ ○ ○ × × △ ○ ○ ○ ○ ○ ○ △ ○ ○ × △ × ○ ○ ○ △ ○ ○ △ ○ ○ ○ × × △ ○ ○ △ ○
馬氏體係統 ○ ○ ○ ○ ○ ○ × × △ ○ ○ × ○ ○ △ ○ × △ × △ × ○ ○ ○ × ○ ○ △ ○ ○ ○ × × × ○ ○ △ ○
AS規格 ○ ○ ○ ○ ○ ○ × × △ ○ ○ ○ - ○ ○ △ ○ ○ × △ × ○ ○ ○ △ ○ ○ △ ○ ○ ○ - × △ ○ ○ - -
塑膠銷
(特殊工程塑膠)		 ○ ○ ○ △ ○ ○ × △ × × ○ △ - ○ × × × ○ △ ○ ○ × ○ ○ △ ○ ○ ○ ○ ○ ○ - × △ ○ - × ○
聚丙烯 (含HTW) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × - △ ○ ○ ○ - ○ ○ ○ ○ ○ ○ △ ○ ○ - ○ ○ ○ △ × ○
標準規格聚縮醛
（包括橡膠材質）註3		 ○ ○ ○ ○ ○ ○ × △ × ○ ○ × ○ ○ × × × ○ × × △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × × × ○ △ × △
LF規格聚甲醛
(含橡膠款式)註) 4		 ○ ○ ○ ○ ○ ○ × △ × × ○ × ○ ○ × × × △ × × △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × × × ○ △ × ×
耐熱・高速規格
(KV180)註) 5		 ○ ○ ○ ○ ○ ○ × △ ○ ○ ○ - - ○ ○ △ ○ ○ × ○ △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × × △ ○ - △ ○
耐熱・高速規格
(KV250)註) 5		 ○ ○ ○ ○ ○ ○ × △ ○ ○ ○ △ - ○ ○ × ○ ○ × ○ △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × × △ ○ ○ ○ ○
聚酰胺・強化聚酰胺
(含開叉銷)		 ○ ○ ○ ○ ○ ○ × △ × △ ○ × ○ ○ △ × × ○ × × × × ○ ○ △ ○ ○ ○ ○ ○ ○ × × × ○ - × ×
耐藥品規格 (Y)
(含DIY)註) 6		 × ○ ○ ○ ○ ○ × △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × × △ ○ ○ ○ ○
超級抗藥性規格(SY) × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
超高分子量聚乙烯
(含LTW・UPE)		 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ △ ○ ○ ○ ○ ○ ○ △ ○ △ ○ ○ ○ ○ ○ ○ ○ ○ △ ○ ○ △ ○ ○ ○ △ × ○
耐熱・耐放射性・耐真空規格
(PK150)		 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ △ - ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ △ ○ ○ ○ ○ ○ ○
聚碳酸酯註) 9・10 × × × - × - × - × × × × - × × × × × × × ○ × △ △ × - ○ △ × ○ △ - × × - × - -

註)

  1. “○”:充分具有耐腐蝕性，“△”:根據使用條件具有耐腐蝕性，“×”:不具有耐腐蝕性，“-”:不詳。
  2. 請確認鏈子的主體材質和銷軸材質這兩點。
  3. 適用範圍：標準規格、低摩擦・耐磨損（CB）規範、低摩擦・耐磨損（ALF）規範、低摩擦（WR）規範、導電（E）規範、抗紫外線（UVR）規範和食品運輸（PFS）規範。
  4. 適用範圍：低摩擦・耐磨損（LFW、LFG、LFB）規範、低摩擦（NLF）規範、低摩擦・耐磨損（HG）規範、抗菌和抗真菌（MWS）規範。
  5. 目標：耐熱和高速（KV）規格也考慮了不鏽鋼銷類型的耐腐蝕性。
  6. 耐化學腐蝕（Y）規格也考慮了不鏽鋼銷類型的耐腐蝕性。
  7. 耐熱高速 (KV150) 規格、高速 (HS) 規格、耐衝擊 (DIA) 規格、金屬檢測 (MPD) 規格、中摩擦 (MF) 規格請勿在有洗滌劑、藥品等液體的條件下使用。如果有要求或不明白的地方，請咨詢本公司。
  8. 有關金屬檢測 (MPW) 規格的耐腐蝕性，請向本公司咨詢。
  9. 請不要用水以外的東西清洗鏈條。
  10. 請勿使用洗滌劑、有機溶劑、酸或堿等藥品清洗鏈條。另外，請不要在接觸那些藥品的地方使用。
    可能會發生化學開裂、鏈條斷裂。
返回到問題
Q9 塑膠頂板鏈條和塑膠塊狀鏈條的輸送機設計是什麼？
A9

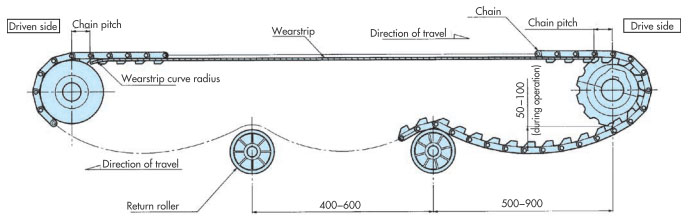

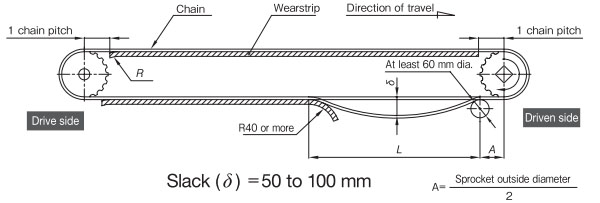

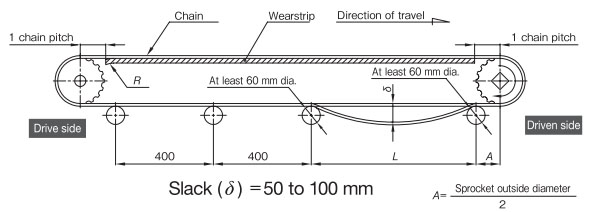

塑料鏈條的情況下，一般運送側用導軌接住鏈條，返回側請在鏈條上設置松弛。驅動鏈輪下方的松弛尤為重要。請保持跨度500~900mm、松弛量50~100mm (運行中) 。如果松弛範圍以外，鏈條有跳齒的可能性。


導軌的佈局會根據安裝空間而有所不同，下圖所示為一個範例。回程側的佈局請參考問題8。

鏈松散量

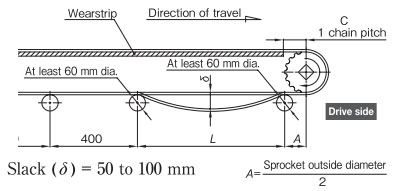

返回側鏈條的回程滾輪之間的間距應為 500 至 900 mm，而回程滾輪之間的鏈條應留有 50 至 100 mm的鬆弛量。此鬆弛量可防止跳齒。如果間距或鬆弛量超出此範圍，則可能發生跳齒。

嚙合角度

驅動鏈輪與鏈條的“嚙合角度”必須至少為150°。

導軌端部

從驅動及從動側的導軌端部到各個軸中心，請設置相當於鏈條1節距的距離。另外，為防止鏈條與滑軌卡住，從動側滑軌端部請進行R彎曲或倒角處理。

輸送側運行導軌高度

請參照產品目錄技術說明、傳送帶設計、驅動·從動側的導軌安裝。

返回到問題
Q10 頂板鏈條和塑膠塊狀鏈條的回程側佈局
A10

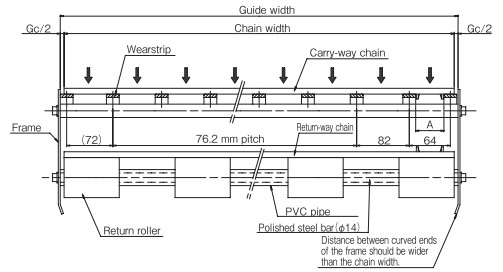

最常見的佈局是建議的用回程滾輪支撐鏈條的方法。推薦這種方法是因為它能確保適當的鏈條鬆弛度，並能吸收鏈條的伸長。此外，如果使用有浮上防止配件鏈條，也可以採用滑動附件的方法。但是，請務必考慮安裝一個機構（例如張緊器）來吸收鏈條的伸長。
其他方法包括軌道式系統、滑靴式系統、僅使用導軌系統以及不支撐回程側的系統。請注意，對於不支撐回程側的系統，回程側的振動會影響輸送面，導致輸送不均勻。


返回側的佈局根據鏈的類型，搬運物的類型，形式，路線等而有所不同。一般佈局如下所示。


單擊放大
回位滾子接收方式

最常用和建議的佈局。

  • 鏈條纏繞鏈輪的角度至少為150°。
  • 注意回程輥的旋轉情況。如果回程輥旋轉困難，可能會發生局部滑動，產生磨損粉，導致頂板磨損不均。
    我們建議使用高轉速回程輥或帶軸承的回程輥。

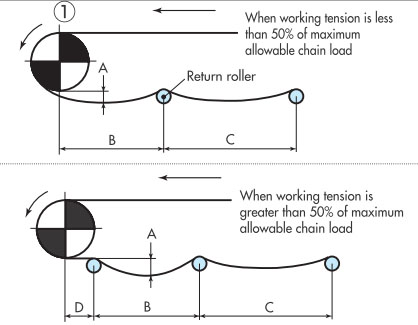

  • 鏈條速度在50m/min以上時，C尺寸應小於或等於300mm。

A:50~100mm (運行中)
B:500~900mm
C:400~600mm
D:鏈輪外徑/2以下
※可能會因鏈條樣式或搬運條件而有所差異。請認為是大衹標準。


※有關詳細信息，請參閱目錄技術說明。


單擊放大
滑動附件方式

使用防滑動附件，可以消除頂板表面的滑動。這尤其適用於需要避免頂板表面刮傷的運輸環境。

  • 請將鏈條纏繞鏈輪的角度設置為150°以上。

A:50~100mm (運行中)
B:500~900mm
※可能會因鏈條樣式或搬運條件而有所差異。請認為是大衹標準。


※有關詳細信息，請參閱目錄技術說明。


單擊放大
導軌接收方式

如果只接受頂板的局部，可能會偏磨。將導軌設置成八字形或波浪狀，使其接觸頂板的整個表面，使異物等容易掉落。

  • 請將鏈條纏繞鏈輪的角度設置為150°以上。

A:50~100mm (運行中)
B:500~900mm
※可能會因鏈條樣式或搬運條件而有所差異。請認為是大衹標準。


※有關詳細信息，請參閱目錄技術說明。


單擊放大

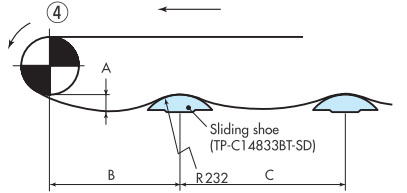

用滑靴接收的方式

適用於速度相對較慢的輸送（50m/min或以下）。
一般適用於堆疊輸送鏈條（TTPDH-LBP）和輥道（ST、RT）。

  • 請將鏈條纏繞鏈輪的角度設置為150°以上。

A:50~100mm (運行中)
B:500~900mm
C:400~600mm
※可能會因鏈條樣式或搬運條件而有所差異。請認為是大衹標準。


※有關詳細信息，請參閱目錄技術說明。


單擊放大

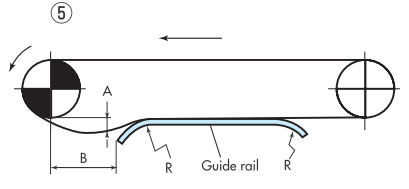

僅使用導軌方法

是合理的佈局，但是也有因為滑動會損傷頂板上面的缺點。適用於後彎半徑相對較大的鏈。

  • 請將鏈條纏繞鏈輪的角度設置為150°以上。
  • 導軌兩端的彎曲半徑必須等於或大於鏈條的後彎半徑。
  • ※有關詳細信息，請參閱目錄技術說明。

A:50~100mm (運行中)
B:500~900mm
※可能會因鏈條樣式或搬運條件而有所差異。請認為是大衹標準。


單擊放大
回歸方不支持的方式

回程側鏈條的質量所造成的張力會造成振動，進而導致輸送不均勻。如果對於較短的輸送機機長（1.5米或以下）來說，這種方法不可避免，則應在驅動側安裝張緊機構，或者在鏈條拉伸時將其切斷&連接並拼接，並確保鏈條繞鏈輪的包角為150°或更大。

  • 鏈條鬆弛度 A 應約為輸送機機長B 的 10%。
返回到問題

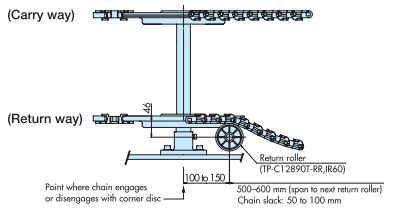

Q11 關於使用角盤的輸送機
A11

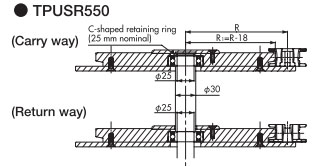

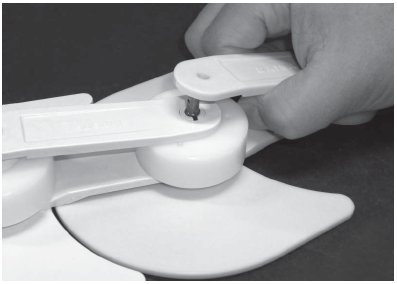

對於具有小側向半徑的鏈 (最小側向半徑 (R190或更小) )，在創建具有小側向半徑的輸送機時，應安裝角盤。請在橫向彎曲半徑的中心設置軸，設置輸送面側用、返回側用的角盤。

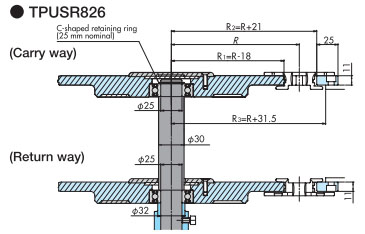

使用TPUSR型鏈的角盤的曲線部分

(符號的說明)

  • R:鏈的橫向彎曲半徑 (mm)
  • R1:圓角圓盤半徑 (mm)
  • R2:鏈外導軌的內圈半徑 (mm)
  • R3:外側導軌固定用傳送帶框架的內圍尺寸 (mm)

使用返回輥接收返回側直線部分的傳送帶時，如下圖所示，為了引導，請務必在拐角部的入口和出口設置返回輥。

註)推薦在幹燥的氛圍中使用。

返回到問題
Q12 月牙形塑膠鏈條的輸送機設計是什麼樣的？
A12

月牙形塑膠鏈條鏈條可用於水平輸送。對於 TORP（附滾輪）型，轉角處需使用鏈輪或導軌進行導引。對於 TOSP（不含滾輪）型，轉角處則需使用鏈輪。此外，水平輸送機必須配備張緊機構，以吸收磨損和溫度變化引起的鏈條伸長。否則，可能導致跳齒和其他輸送問題。


導軌安裝

根據放置空間等，請參閱以下示例。

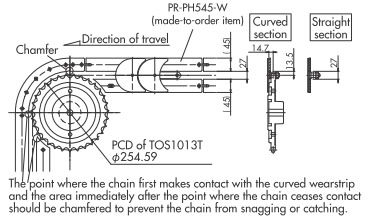

導軌的設置示例 (1) ...使用TOSP1143+角部鏈輪時


單擊放大

導軌的設置示例 (2) ...使用TORP1143+角部鏈輪時


單擊放大

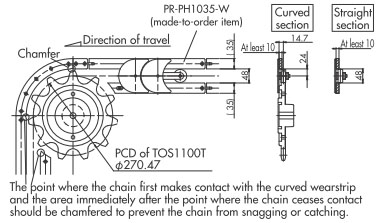

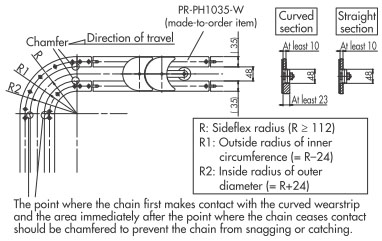

導軌的設置示例 (3) ...使用TORP1143+角部彎道導軌時


單擊放大


輸送機佈局註意事項

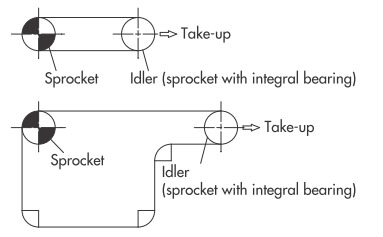

為了能夠吸收傳送帶的磨損伸長和溫度變化等引起的伸長，請務必設置收帶機構。請參考下面的例子。

返回到問題
Q13 如何拆卸和組裝塑膠頂板鏈條和塑膠塊狀鏈條？
A13

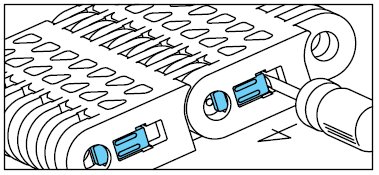

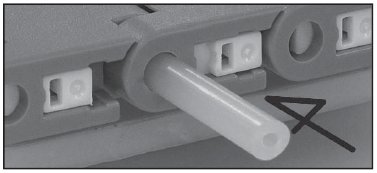

不同型號的連接銷形狀各異。請使用沖子和鐵鎚，依照連接銷的形狀進行拆卸、切割或拼接。只有月牙形塑膠鏈條結構比較特殊，詳情請見下圖。


連線銷為D銷類型（TPUN555除外）

可以從鏈的任何部分拆卸。也可以從左側或右側拔出銷軸。

連接銷為滾銷類型

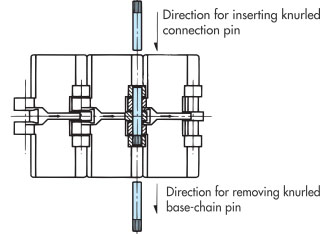

拆卸時，請將沖頭對準未進行滾花加工的一側的端部進行拔出。再次連接時，請在滾花加工一側的端部打孔連接。
(僅TTPDH、TTPDH-LBP即使重新連接滾輪，滾輪也是同一方向。)

TN、TNU、TRU、TP-1873G、TP-1873T、TP-1843G

連接部的銷軸和外鏈片的一側是松緊的。在接頭部分以外的地方拆卸時，請使用鏈鉗等平行拔出一對銷軸。請注意，在連接部分以外分解的鏈節不能重複使用。

連線銷為D銷類型（TPUN555除外）

銷軸方向為單向。
在插入方向相反側的銷軸端面上打孔後拔出。

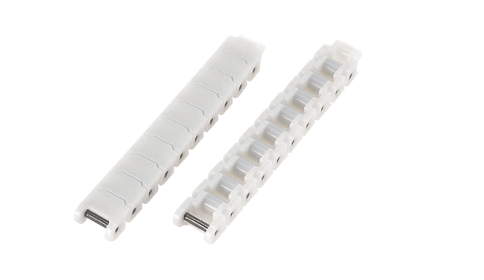

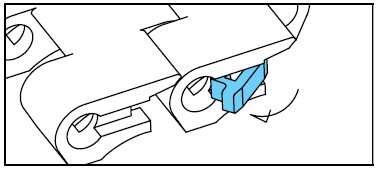

月牙形塑膠鏈條

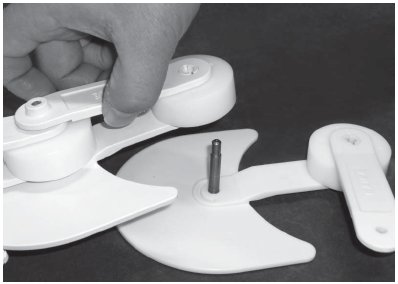

1. 從連接銷上取下卡銷，然後取下過渡鏈節。

2. 將過渡鏈節旋轉 90 度。

3.將連結銷連同本體鏈節一起從前一個鏈節拔出。

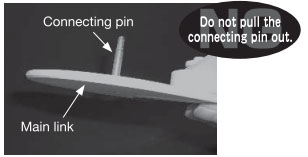

注意:拆卸的時候，請不要將連接銷從本體鏈節上拔出來。

返回到問題
Q14 在塑膠頂板鏈條和塑膠塊狀鏈條上使用塑膠銷軸時，我應該採取哪些預防措施？
A14

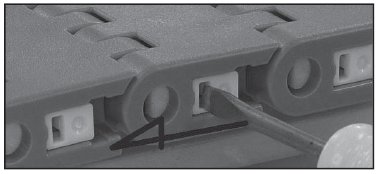

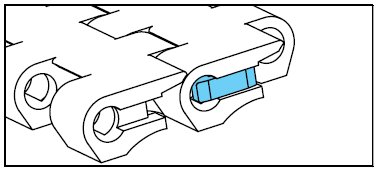

拔出的銷軸如果再次使用，配合力會下降，可能會導衹銷軸脫落問題，因此請勿使用。切接銷為橙色，用於識別主體銷 (白色) 。每一條鏈子都附帶一根切接銷，所以請在切接時使用。
另外，請勿在潮濕條件下超過60°C的溫度下使用。銷軸可能損壞。

返回到問題
Q15 塑膠頂板鏈條和塑膠塊狀鏈條可以正反轉嗎？
A15

由於塑膠頂板鏈條和塑膠塊狀鏈條的運動方向固定，不建議進行正反轉操作。如果需要進行正反轉操作，請考慮使用塑膠模組鏈條。

返回到問題
Q16 直線輸送TTP、TPF、TPS 和 TPH 應該如何使用？
A16

請參閱下表，了解如何使用 TTP 進行直線輸送、TPF、TPS 和 TPH。

形式 TTP型 TPF型 TPS型 TPH型

外觀

 TTP TPF TPS TPH

特性
  • 世界標準形狀
  • 比TTP型具有更高的容許張力
  • 比TTP型具有更高的容許張力
  • 可使用與TTUP型、TPU型相同的鏈輪
  • 可直接取代TPS輸送機
  • 採用梳齒板，以減少前後連接的間隙
  • 在板上放置許多孔

應用實例
  • 可用於罐裝、塑料瓶等各種用途
  • 施加更多作用張力負荷的條件
  • 在某些情況下，例如機長較長或高速運輸時，會施加較大的張力負荷。
  • 搬運塑料瓶和甜品杯等不穩定容器
  • 可有效去除殘留在板上表面的多余潤滑劑和水

備註
  • TTP 型鏈輪可與 TT 型不鏽鋼頂板鏈條搭配使用（TT 型鏈輪無法與 TTP 型搭配使用）。
  • 與 TT 和 TTU 型不鏽鋼頂板鏈條厚度相同 (3.2 mm)，可取代 TT 型頂鏈，並可與 TT 和 TTU 型頂鏈共用。
  • 一體成型鉸鏈結構增大了承載面積，實現了較高的容許張力。
  • 與TTUP型、TPU型基本3種尺寸相同，可使用同一鏈輪。
    因上述優點，已被大型成套制造商及飲料工廠採用。
  • 由於3種基本尺寸與TPS型相同，因此可使用相同的鏈輪。
    (但鉸鏈部為多鉸鏈結構)
  • 可直接更換TPS型輸送機。
返回到問題
Q17 如何區分用於曲線運輸的TTUP和TPU?
A17

曲線輸送用TTUP和TPU的區分使用請參照下表。

形式 TTUP型 TPU型
包含浮上防止配件		 備註

外觀

 TTUP TPU
1.上升輸送機

TPU型通過防止浮起的附件，可以在容易浮起的地方採取防止鏈條浮起的對策。

上昇コンベヤ

2.三維輸送機 (制罐制造商等)
在諸如“上升/下降”加“曲線”的佈局上防止懸浮附著是有效的。也可用於通過導軌固定附件的復雜佈局。
3.直接放置食品等的板子

運送食物時，最 重要的是要記住確保盤子的上表面除了搬運物之外，不與任何其他東西接觸。

TPU 型具有導軌，可支撐回程鏈的防浮動連接，減少板頂與搬運物以外的任何物體之間的滑動。

特性
  • 標準型弧形輸送機塑膠頂板鏈條。結構簡單，易於清潔。
  • 可使用與TPS型及TPU型等相同的鏈輪，實現部件的通用化
  • 彎曲鏈條帶有防上浮附件(阻力板)。可防止鏈條在角落以及在升降輸送機上發生抬起，並防止返回側
  • 可使用與TPS型及TTUP型等相同的鏈輪，實現部件的通用化

應用實例
  • 對於最小側彎半徑為 R600 或更大的拐角，基本上每台機長一個拐角。
  • 此鏈條配備防上浮附件(阻力板)，可承受最小R500的側向彎曲半徑。在高速行駛和乾燥路面上，其穩定性也優於TTUP型鏈條。此外，當機長存在S型彎道或多個角落時，TTUP型鏈條可能會導致鏈條浮動，因此TPU型鏈條更為有效。
返回到問題
Q18 塑膠模組鏈條有哪些用途？
A18

如果您希望最大限度地減少輸送機之間的間隙，我們建議使用鏈節距較小的 WT1500 系列、BTN5、BT6、BTC4-M 和 TOD 型號。對於通用應用，我們建議使用 BT8、WT2250、WT2706、WT3835 和 WT300 系列。對於承重應用或重物輸送，我們建議使用 WT2500 系列和 BTH16。為了消除轉運點的間隙，我們建議使用 WT1907、3827 和 5707 系列。對於傾斜輸送金屬托盤或零件（以防止滑動），我們建議使用內置磁鐵的 BTM8H 和 BTM8H-M。我們也推薦使用 WT2525 來輸送紙板等物品。對於傾斜輸送，我們建議使用帶有翼板或橡膠墊的 WT2250 系列。

返回到問題
Q19 如何拆卸和組裝塑膠模組鏈條？
A19

根據鏈條的系列不同，構造也不同，請參照以下內容。


■BTN5、BT6、BT8系列的結構與拆聯

鏈條兩端的結構

為了防止鏈條兩端的銷軸鬆脫，從鏈節背面插入卡扣附件（卡扣式連接）。


單擊放大

分解、連接要領

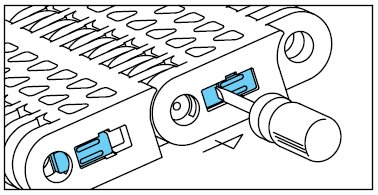

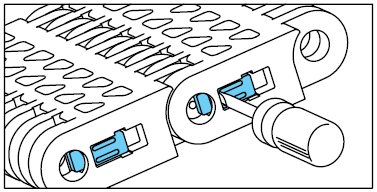

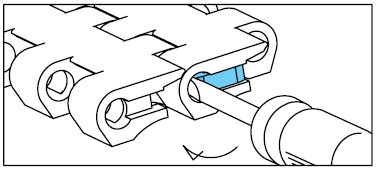

1. 將薄的平頭螺絲起子插入連接孔和卡扣附件之間的縫隙（約 1 mm）中，以拆下卡扣附件。


單擊放大

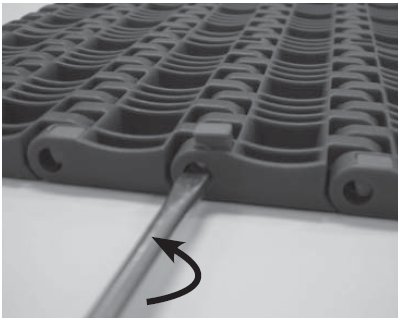

② 旋轉螺釘螺絲刀使其進入銷的中心孔 (φ1.0)，然後拉動銷並拆卸鏈條。


單擊放大

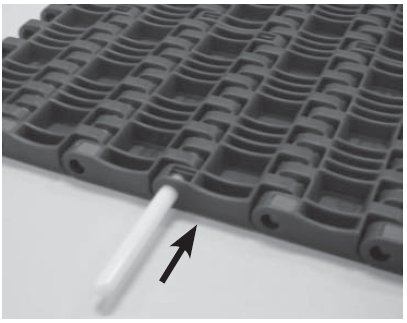

3. 連接鏈條時，將鏈條兩端拉到一起，把插銷插入一端。將附件插入鏈條背面。
此時，請確保卡扣附件不會從鏈節的底部突出。



■WT1500/3000系列拆解

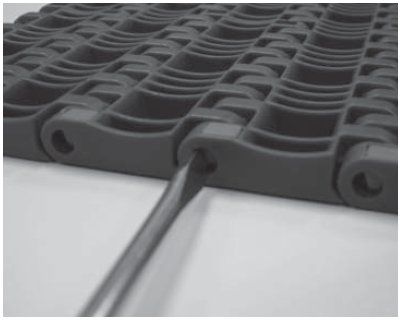

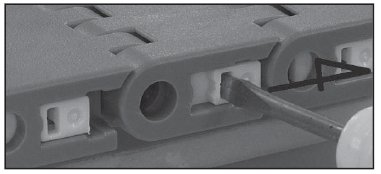

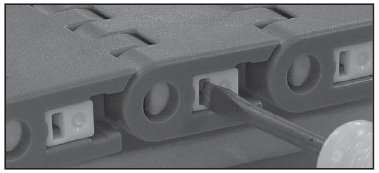

① 將尖頭較細的平頭螺絲刀等插入鏈條側面的插頭和鏈條之間。


單擊放大

② 用杠桿的要領把插頭從主體上取下來。這個時候請註意不要讓插頭飛了。


單擊放大

③ 旋轉螺釘螺絲刀使其插入銷的中心孔 (φ1)，然後拔出銷並拆卸鏈條。


單擊放大

■合並WT1500/3000系列

① 連接鏈條時，將鏈條拉到一起組合，從一端插入銷軸。


單擊放大

② 接下來，為了堵住銷軸插入部，插入插頭。在這種情況下，請註意插頭的方向 (使突起部分與銷孔部分對齊) 並將其推入，直到聽到噼啪聲。


單擊放大

③ 確保插頭已正確安裝。


單擊放大

註)連接時，請使用附帶的或專用的銷軸連接。


■WT2500系列、BTM8H系列拆解

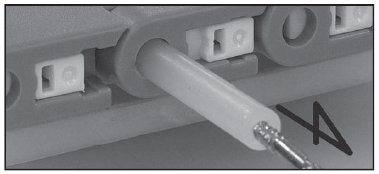

① 將尖頭較細的平頭螺絲刀等插入鏈條側面的插頭孔中。


單擊放大

② 按箭頭方向的減號螺絲刀，然後滑動插頭。


單擊放大

③ 旋轉螺釘螺絲刀使其插入銷的中心孔 (φ1)，然後拔出銷並拆卸鏈條。


單擊放大

※BTM8-M型不同。


■連接WT2500系列、BTM8H系列

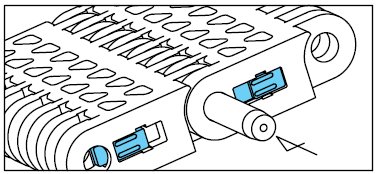

① 連接鏈條時，將鏈條拉到一起組合，從一端插入銷軸。


單擊放大

② 接下來，為了堵住銷軸插入部，滑動插頭。


單擊放大

※BTM8-M型不同。

註)連接時，請使用附帶的或專用的銷軸連接。


■WT3800系列分解

① 將尖頭較細的平頭螺絲刀等插入鏈條側面的插頭和鏈條之間。


單擊放大

② 按箭頭方向的減號螺絲刀，然後滑動插頭。


單擊放大

③ 旋轉螺釘螺絲刀使其插入銷的中心孔 (φ1)，然後拔出銷並拆卸鏈條。


單擊放大

■合並WT3800系列

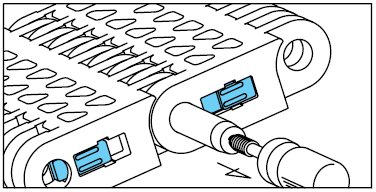

① 連接鏈條時，將鏈條拉到一起組合，從一端插入銷軸。


單擊放大

② 接下來，為了堵住銷軸插入部，滑動插頭。


單擊放大

註)連接時，請使用附帶的或專用的銷軸連接。


■BTC4-M型、BTO8-M型分解連接

① 分解時

- 將衝子（φ2.5 或更小）放在連接桿 D 孔側的D插銷側面，用鐵鎚輕輕敲擊，即可取出銷子。

·或者，也可以從銷軸的限位側用前端的細的平頭螺絲刀拔出。


單擊放大

② 合並時

- 請使用專用連接D插銷（顏色：橘色）。

- 檢查D插銷的插入方向，並將針腳插入連接線。

- 用手指按壓D插銷的止動側，或用鐵鎚輕輕敲擊。

③ 再切換時

- 請勿切斷&連接已插入的連接D插銷（顏色：橘色）。


關於連接D插銷

①連接時，請使用專用的連接D插銷。

②連接D插銷為橘色，以區別於主銷軸（白色）。

③每條鍊子都附帶一個連接D插銷。


■WT2250、BTC8S系列的結構與分解連接

鏈條兩端的結構

為了防止鏈條兩端的銷軸鬆脫，從鏈節背面插入卡扣附件（卡扣式連接）。


單擊放大

分解、連接要領

1. 將薄的平頭螺絲起子插入連接孔和卡扣附件之間的縫隙（約 1 mm）中，以拆下卡扣附件。


單擊放大

② 旋轉螺釘螺絲刀使其進入銷的中心孔 (φ1.0)，然後拉動銷並拆卸鏈條。


單擊放大

3. 連接鏈條時，將鏈條兩端拉到一起，把插銷插入一端。將附件插入鏈條背面。
此時，請確保卡扣附件不會從鏈節的底部突出。


單擊放大


單擊放大

返回到問題
Q20 鏈輪的安裝方法是?
A20

請注意，對於寬幅塑膠模組鏈條，鏈輪的數量和安裝位置會根據鏈條寬度和張力負荷而變化。此外，為了適應因溫度變化而導致的鏈條寬度膨脹和收縮而引起的尺寸變化，鏈輪的方形和六邊形孔徑均大於軸徑，以允許橫向移動。

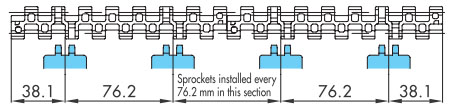

鏈輪的安裝間距的確定

每條鏈條的鏈輪安裝節距圖如下所示。請檢查使用公式 (2) 計算的張力 F' 轉換為每米鏈條寬度的張力時，鏈條容許張力（每米寬度最大值）的百分比是多少。請注意，該值可能會根據鏈條張力負載係數 F1 而變化。

張力負荷因數F1 (%) 的計算


F'... 使用公式 (2) 計算鏈寬轉換承載力 kN/m {kgf/m}
A... 鏈寬 1m 轉換能力 kN {kgf} 在每個工作溫度下
請參考鏈條能力曲線圖。

寬幅型

1.BTN5, BTN5-A (間距=15mm) 2. WT1505-K, WT1505G-K, WT1506-K


單擊放大


*對於BTN5-A（附防蛇附件），不能使用24齒鏈輪。請使用32齒鏈輪。


單擊放大
3. WT1505GTO-K 4. WT2505-K, WT2506-K, BTM8H


單擊放大


單擊放大
5. WT3005-K/WT3005G-K 6. WT3086-K/WT3086G-K


單擊放大


單擊放大

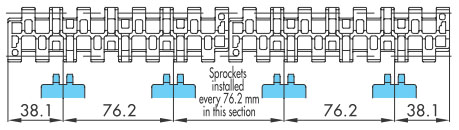

7.BT6 (間距=19.05mm)，BTC8,

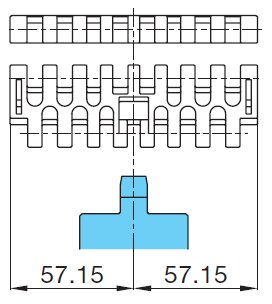

BTC8-A (間距=25.4mm) /鏈輪安裝間距

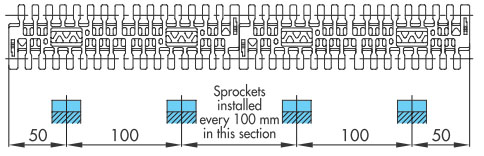

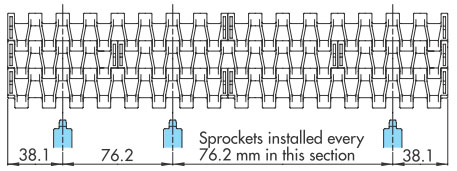

●張力負荷率 (F1) 為50%以下時的鏈輪安裝螺距

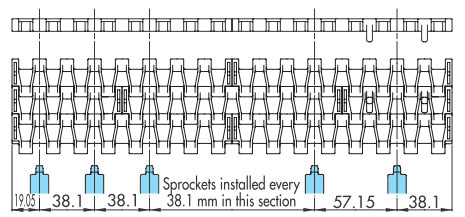

8.BT6 (間距=19.05mm)，BTC8 (間距=25.4mm) /鏈輪安裝間距

●張力負荷率 (F1) 超過50%時的鏈輪安裝螺距


單擊放大


單擊放大

9.BTC8-A (間距=25.4mm) /鏈輪安裝間距

●張力負荷率 (F1) 超過50%時的鏈輪安裝螺距

 10. WT3816K


單擊放大


單擊放大
11. WT2250FT, FG 12. BTC8S


單擊放大


單擊放大

固定寬

1.BTC4-500-M
(間距=12.7mm)

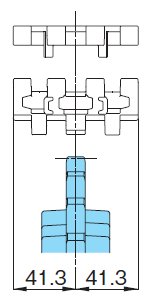

2.BTO8-830-M
(間距=25.4mm)

 3. BTC8H-M/BTM8H-M 4. WT1505G-M300


單擊放大


單擊放大


單擊放大


單擊放大
5. WT1505GTO-M300 6. WT1505GTO-M600 7. WT1505TOD-M450L 8. WT2505-M325/G-M325


單擊放大


單擊放大


單擊放大


單擊放大
9. WT2505-M450/G-M450 10. WT2505TOD-M450R 11. WT2505TOD-M750R 12. WT3005G-M300


單擊放大


單擊放大


單擊放大


單擊放大
13. WT3005G-M450 14. WT3086G-M85 15. WT1515G-M50


單擊放大


單擊放大


單擊放大




鏈輪的操作

對於與塑膠模組鏈條配合使用的驅動軸和從動軸，通常建議使用方形軸，特殊情況（例如固定寬型、垂直於TOD等）除外。鏈條會隨溫度變化而膨脹和收縮，因此鏈輪的安裝位置應允許其在寬度方向上自由移動。但是，為了防止鏈條擺動，應使用緊定螺絲、緊定環或內六角螺栓將一個（或兩個）鏈輪固定在驅動軸和從動軸的中心位置。在方形軸上安裝鏈輪時，應以刻印和標記為準，以確保方向和齒位的一致性。

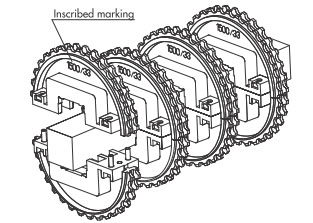

■鏈輪相位匹配

請配合刻印和標記安裝在桿柄上。


單擊放大

■鏈條的膨脹、收縮

塑膠模組鏈條由樹脂製成，因此會隨溫度變化而膨脹和收縮。此鏈條在20℃時的線膨脹係數約為15× 10⁻⁵ (/℃)。標稱寬度(⊿W)的膨脹量可使用下列公式計算。


⊿W = 鏈條標稱寬度 x (環境溫度- 20) x 15 x 10-5

(例)K60 (1524mm) 鏈在溫度從20°C上升到60°C的環境中使用

⊿W=1524×（60-20）×15×10-5=9.1mm

■固定鏈輪

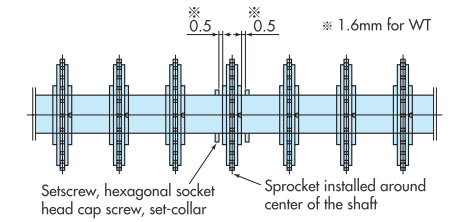

鏈輪為了吸收鏈條與輸送機的熱膨脹差以及鏈條與鏈輪的安裝誤差，採用與軸寬松配合的設計，但為了防止鏈條蛇行，在中央附近的1個鏈輪的兩側開約0.5mm (WT時:1.6mm) 的間隙，安裝固定螺釘、六角孔螺栓及固定軸套。


單擊放大

※使用防曲折卡式鏈時，請固定要安裝在防曲折附件之間的鏈輪。

■安裝鏈條

使鏈輪的螺距與規定的安裝螺距 (參照選定項) 一衹，纏繞鏈條。

※如果鏈輪的安裝間距偏離，鏈條可能會搭到鏈輪上造成損壞。請確實確認。

返回到問題
Q21 塑膠模組鏈條的輸送機設計是什麼？
A21

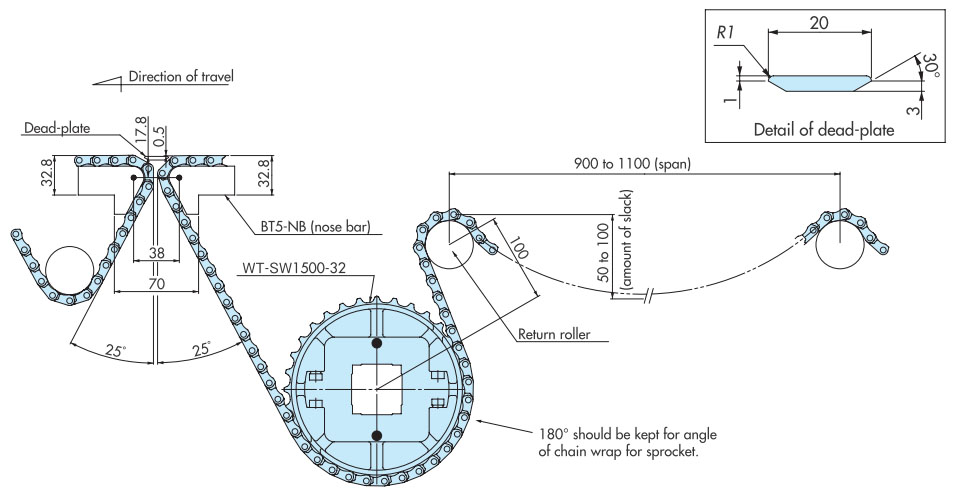

對於塑膠模組鏈條，鏈條的輸送側通常應由導軌支撐，回程側應留有一定的鬆弛度。驅動鏈輪下方的鬆弛度尤其重要。應保持 500 至 1000 mm的跨度（具體數值取決於鏈條類型和張緊力），並在運行過程中保持 50 至 100 mm的鬆弛度。如果鬆弛度超出此範圍，鏈條可能會跳齒。
根據寬幅型、是否有防走滑片以及固定寬等因素，輸送面側的軌道安裝方式有所不同。


導軌安裝

導軌的佈局會根據安裝空間而有所不同，但下圖顯示了一個範例。

※驅動鏈輪部分的導軌和框架端面應倒角，以免相互幹涉。


單擊放大

鏈松散量

請參考下表 1，表中列出了驅動鏈輪下方回程鏈條所經過的返回側滾輪之間的距離 L，並在回程滾輪之間留出 50 至 100 mm的鏈條鬆弛量。此鬆弛量可防止跳齒。如果鬆弛量超出此範圍，則可能發生跳齒。

回程滾子間隔L (單位mm)
鏈式 張力負荷因數 (F1)
50%以下時 超過50%時
BT6, BT8 500～700 800～1000
WT2250, BTC8S 600～900
WT1500, 2500, 3000, 3800 450～500

註)

1.固定寬類型，設計時請參考產品目錄技術說明。

2.關於路徑分離器等特殊傳送帶，請咨詢本公司。

3.兩端壓尺的安裝請參照產品目錄技術說明。


嚙合角度

驅動鏈輪與鏈條的“嚙合角度”必須至少為180°。角度小的情況下，有跳牙的可能性。


導軌端部

鏈輪與導軌端部的距離C應設置為基本鏈條的1節距。另外，為防止鏈條與導軌卡住，從動側導軌端部請進行R彎曲或倒角處理。


鏈輪和導軌的位置

請參見下圖。


單擊放大


導軌安裝示例 (常溫環境下)

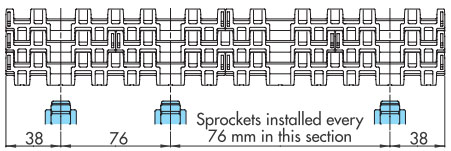

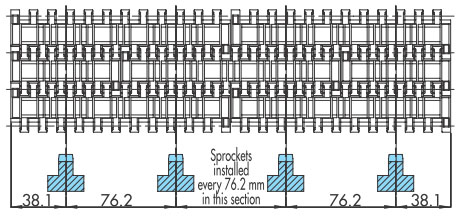

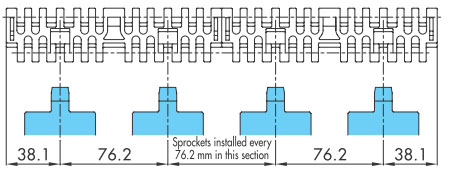

寬幅型 (無防蛇行卡舌)

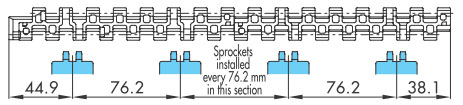

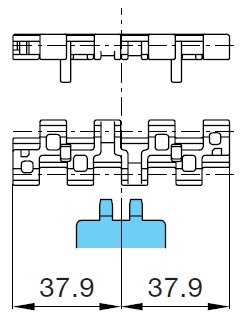

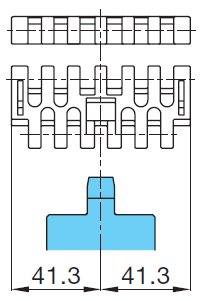

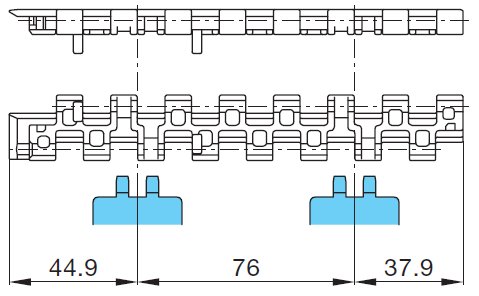

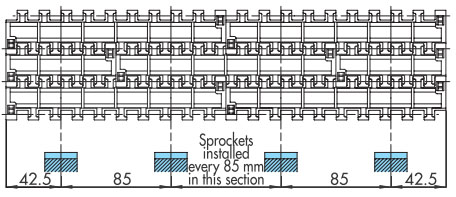

導軌應與鏈輪交替等間距放置。關於導軌間隔A, BTN為76mm, BT6、BT8、WT1500、WT3005、BTC8S為76.2mm, WT2500為76.2mm (導軌寬度25mm)，WT3086、WT2250為85mm, WT3816為100mm (導軌寬度30mm) 。


單擊放大


寬幅型 (附防蛇行佈條時)

(防蛇行帶鏈子:BTN5-A、WT1505GK、WT1505GTOK、WT3005GK、WT3086GK)

安裝防蛇行卡舌時，請勿幹涉導軌。


單擊放大

A尺寸一覽表
鏈條 A(mm) 鏈條 A(mm)
WT1505G 44 BTC8-A 44
WT1505GTO 47 WT3005G 44
BTN5-A 44 WT3086G 44

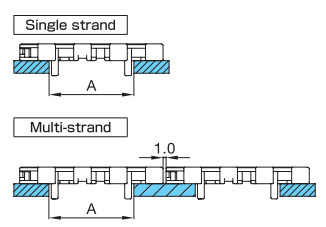

固定寬字體（附防彎曲製表符）

導向鏈的導軌間隙請參考下表。使用多列時，鏈條之間應留出約 1 mm的間隙。

鏈條 A(mm)
WT1505GM44
WT1505GTOM47
WT1505TOD53
WT1515GM31
WT2505GM45
WT2505TOD45
WT3005GM44
WT3086GM44
BTO8-M44
BTC8H-M44
BTM8H-M44


單擊放大

返回到問題
Q22 塑膠模組鏈條返回側的佈局
A22

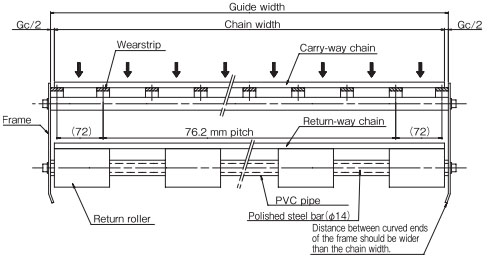

作為最普通的佈局，返回輥接收的方法是推薦的。在回位滾子的固定方式中，可以設置適當的鏈條松弛部分，可以吸收鏈條伸長，因此推薦使用。如果帶有翼板，則需要防止翼板與滾子發生幹涉。
也有使用導軌接合的方式。


輸送機佈局

作為返回側的接收，有“通過返回輥接收的方法”和“通過導軌接收的方法”。例如:。

※註意事項

1. 在端末以 TOD 等方式轉機時，請務必格外小心。

2.返回導軌的入口部請取R40以上的大R。

3.鏈子會隨著溫度的變化而膨脹、收縮，因此為了使鏈子部分達到適當的松弛量，請將鏈子截短，並用拉緊器等進行調節。


回位滾子接收方式

輸送機側面


L尺寸請參照目錄技術說明。
[點擊放大]

輸送機平面


單擊放大

調整滾子的安裝間隔 (傳送帶寬度方向)，使其與要使用的鏈寬相匹配。


導軌接收方式

輸送機側面


L尺寸請參照目錄技術說明。
[點擊放大]


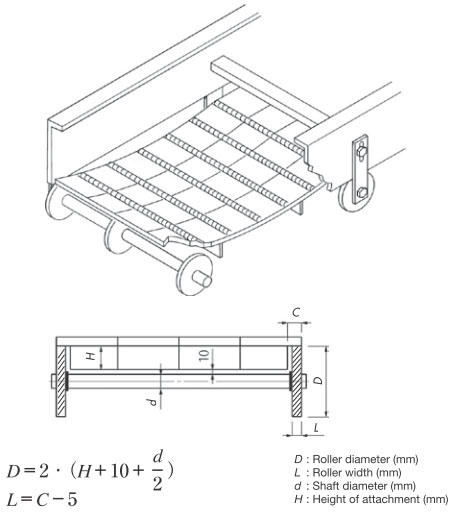

翼板鏈的回程側

為了不讓翼板與翼板發生幹涉，請將帶翼板或帶橡膠鏈子的回程側按下圖所示進行設置。


單擊放大

※對於寬鏈，滾子應以765mm的間隔安裝。

返回到問題

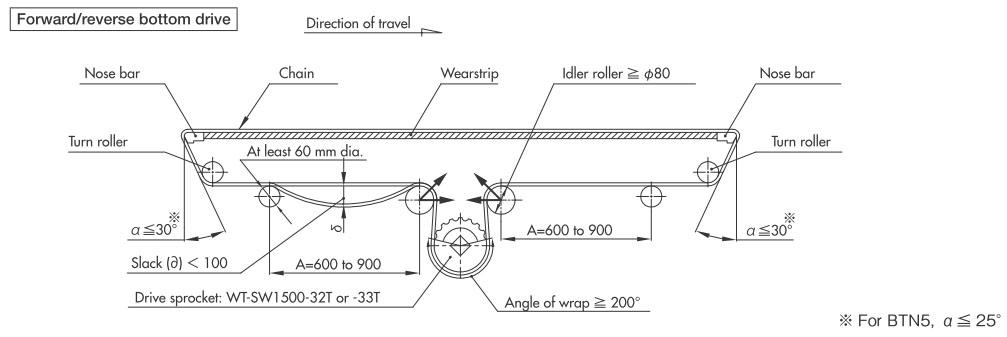

Q23 塑膠模組鏈條可以正反轉嗎？
A23

塑膠模組鏈條可進行正反轉操作。請參考以下範例了解正反轉操作。



單擊放大

正反底部驅動時，約1.5倍使用張力的負荷會作用於惰輪輥部，因此使用機械寬度較大的輸送機 (1m以上) 時，請選擇剛性足夠的軸，或採用3個點以上支撐的方式承受軸。

返回到問題
Q24 我想做一個小的傳送帶。
A24

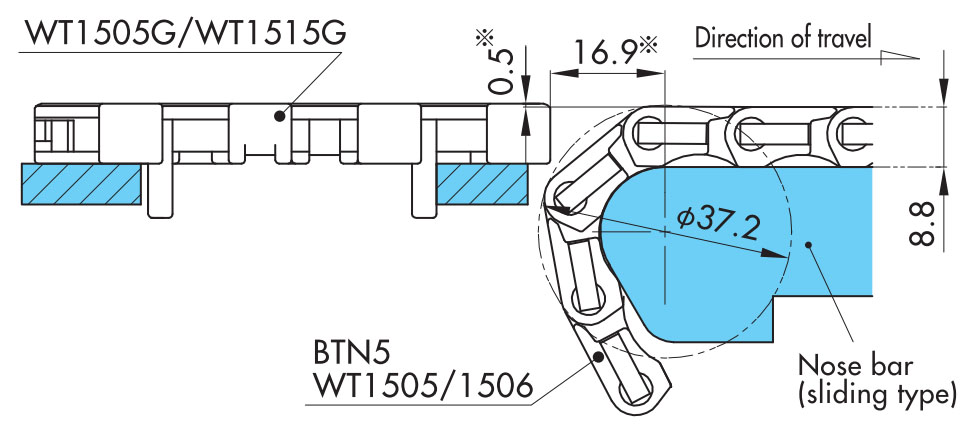

想要縮小換乘部分時，可以通過使用鼻塞來應對。另外，BTC4-M也可以縮小換乘部分，請參考。


壓尺條對接佈局

導軌的佈局會根據安裝空間而有所不同，但下圖顯示了一個範例。


單擊放大

*上圖中的尺寸僅供參考。請根據搬運物的實際情況進行微調。

*根據搬運物的形狀（不穩定），即使鏈條輕微晃動也可能導致故障。
如果您需要搬運物請與我們聯絡。



單擊放大

透過使用 WT1500 系列或 BTN5，可以在輸送機之間進行直線對接連接。對接該部分使用的死板最多可縮窄 20 mm。

註)

1. *標有星號（*）的部分可能需要根據搬運物的類型進行調整。

2.對應鏈只有WT1500系列和BTN5。WT1505G型號不適用。


BTC4-M型對接佈局

10T鏈輪直線移動時


單擊放大


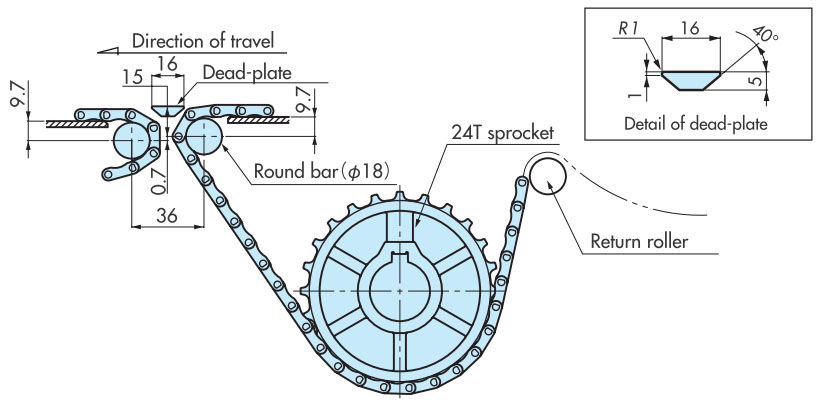

φ18軸直線移動時


單擊放大

注意）根據搬運物的轉移狀態，稍微調整死板水平。

返回到問題
Q25 我想清除橫向輸送帶上殘留的搬運物。
A25

我們建議您使用鏈條(TOD型、GTO型)，其中鏈條和傳輸部分是集成的。佈局等請參照以下內容。

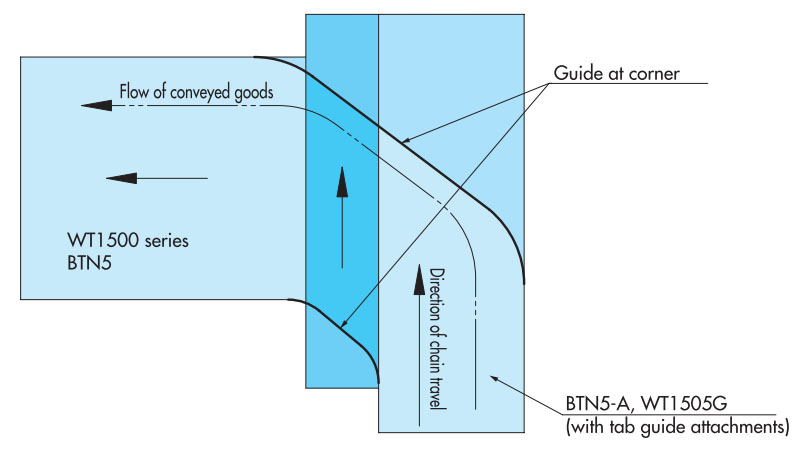

正交輸送佈局

透過與 WT1505TOD/GTO 或 WT2505TOD 結合使用，死板變得不必要，並且搬運物的正交運輸成為可能。


單擊放大



單擊放大


每個鏈的安裝尺寸如下所示。

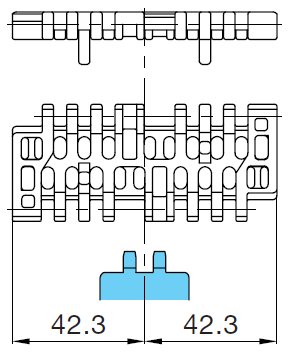

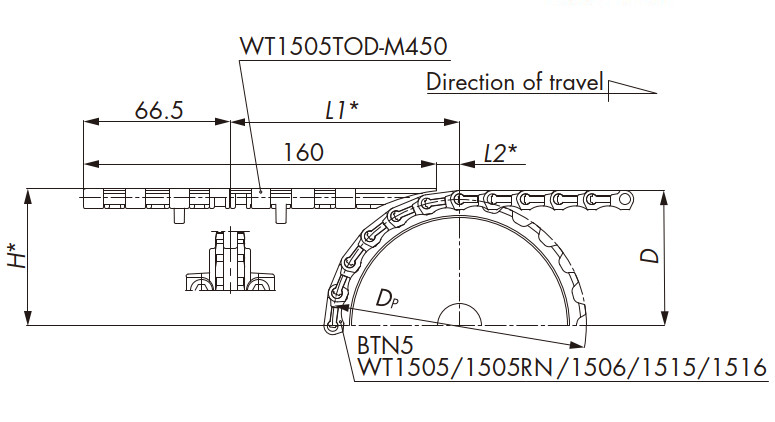

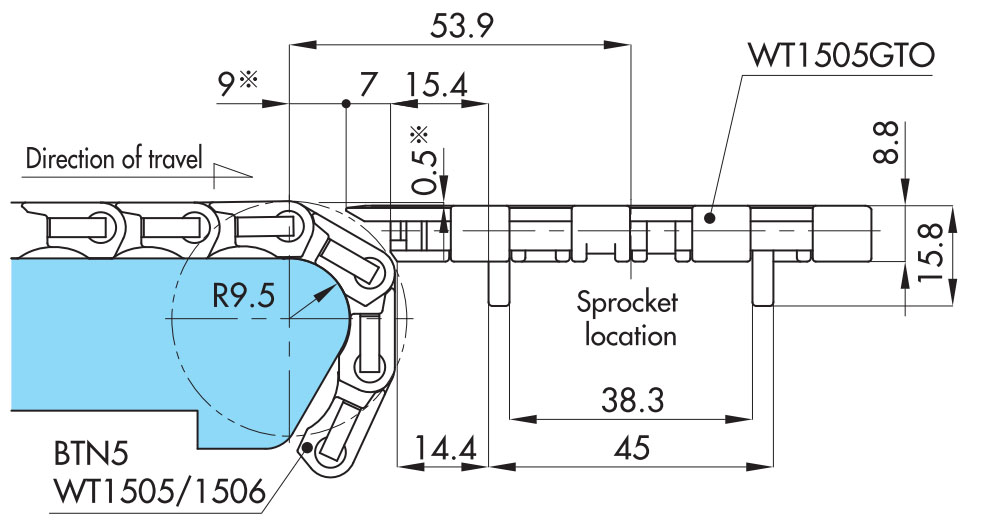

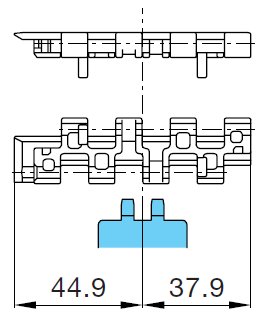

插入交貨 (WT1505TOD/WT1500)


單擊放大

齒數 尺寸 (mm)
DP D H ※ L1 ※ L2 ※
24 114.9 61.4 62.2 103.9 10.4
32 153.0 80.5 81.3 104.9 11.4
33 157.8 82.9 83.7 105.0 11.5

註）* 表示需要根據搬運物進行調整。

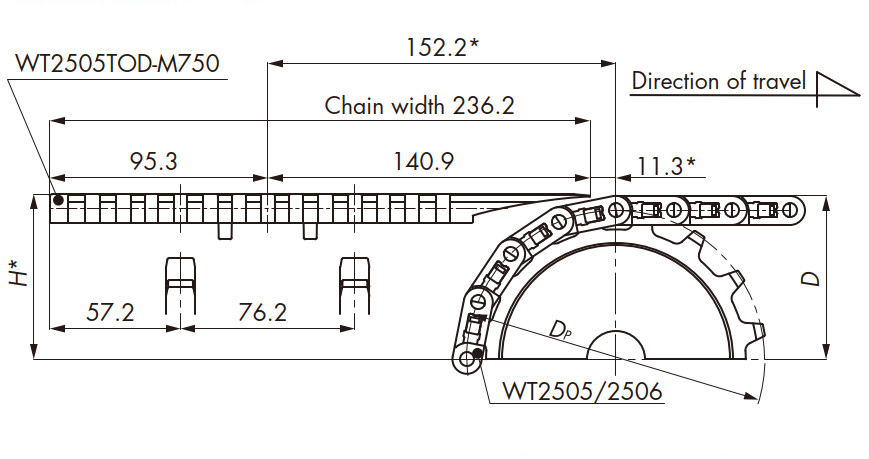

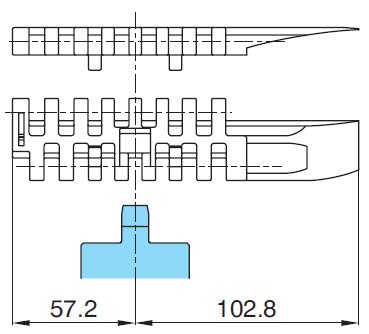

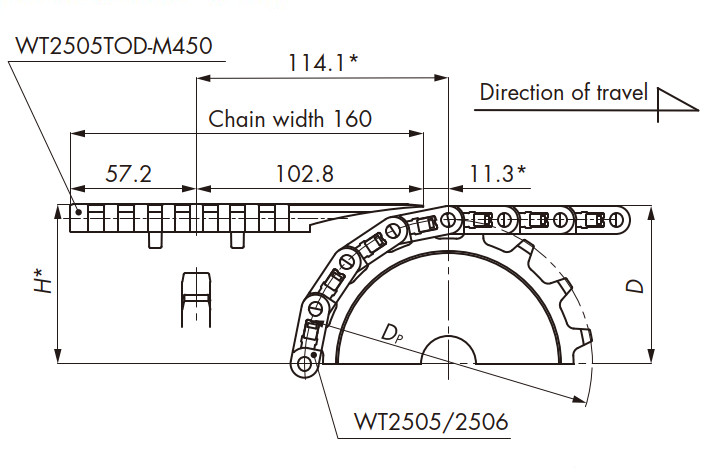

插入交貨 (WT2505TOD/WT2500)

■對於WT2505TOD-M450:


單擊放大

齒數 尺寸 (mm)
DP D H ※
16 130.2 71.4 72.1
18 146.3 79.5 80.3
21 170.4 91.6 92.5
31 251.1 131.8 132.6

註）* 表示需要根據搬運物進行調整。


■對於WT2505TOD-M750:


單擊放大

齒數 尺寸 (mm)
DP D H ※
16 130.2 71.4 72.1
18 146.3 79.5 80.3
21 170.4 91.6 92.5
31 251.1 131.8 132.6

註）* 表示需要根據搬運物進行調整。

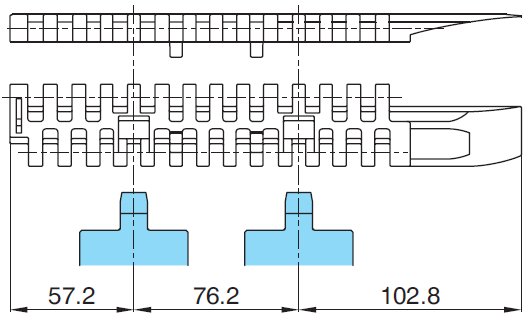

排放運輸 (WT1505GTO/WT1500)


單擊放大

註）* 表示需要根據搬運物進行調整。


透過使用我們的壓尺條和 GTO/TOD 型鏈條，無需使用通常所需的死板，即可實現搬運物中平穩的 90° 角度變化。

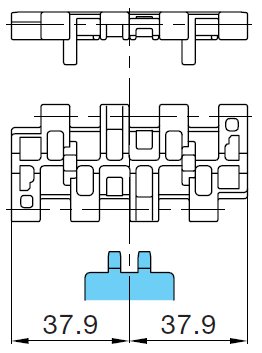

WT1500和WT1505G的正交傳輸

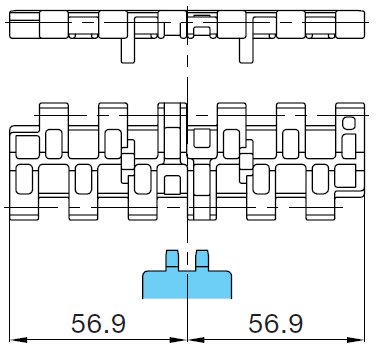

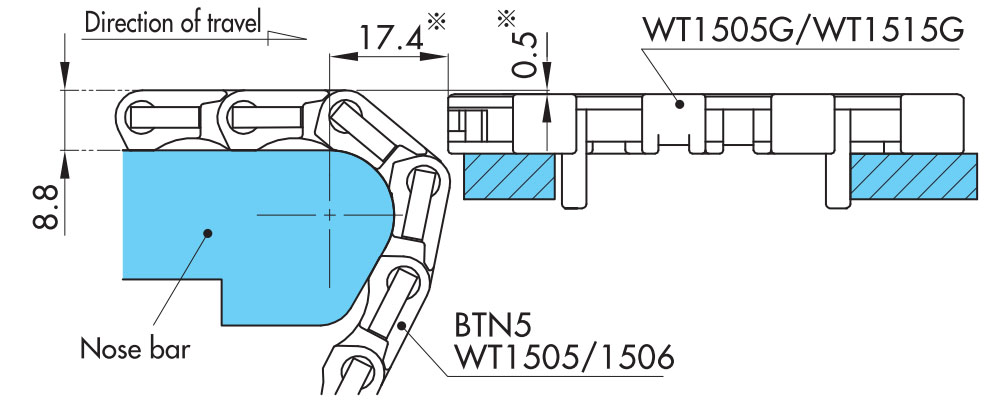

插入運輸 (WT1500/WT1505G/WT1515G)


單擊放大

註）* 表示需要根據搬運物進行調整。


出口運輸 (WT1500/WT1505G/WT1515G)


單擊放大

註）* 表示需要根據搬運物進行調整。

返回到問題
Q26 [塑膠模組鏈條] 帶有防上浮附件(阻力板)的鏈條可以使用哪些鏈輪？
A26

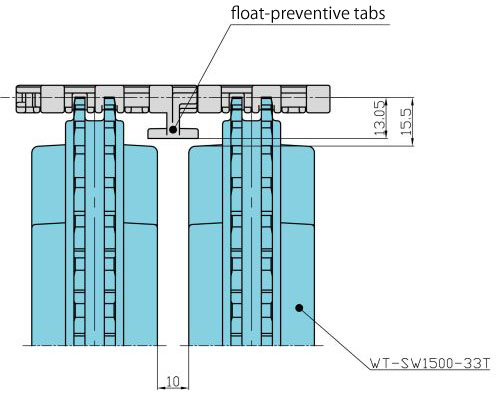

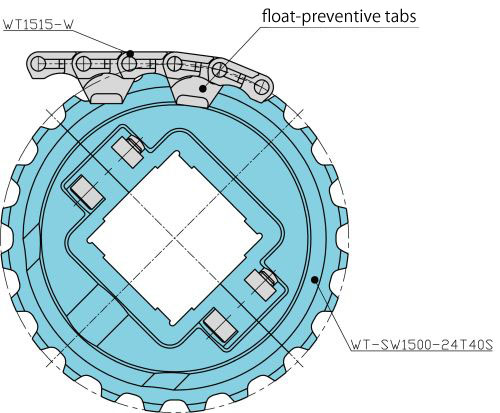

■WT1515T-FW 和 WT1516T-FW 鏈條帶有防上浮附件(阻力板)

可用鏈輪 WT-SW1500-24T, WT-SW1500-32T, WT-SW1500-33T

*由於防上浮附件(阻力板)與軸之間沒有乾涉，因此可以使用。


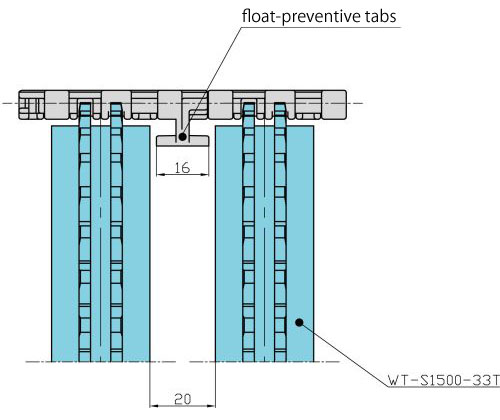

■圖像圖


單擊放大

■成形鏈輪


單擊放大

■加工鏈輪


單擊放大

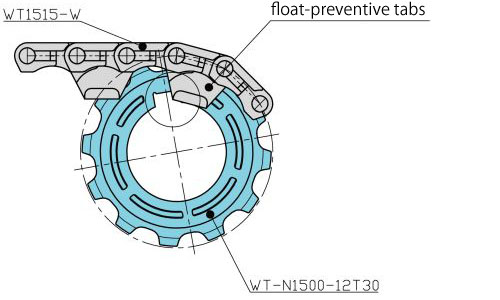

不可用鏈輪 WT-N1500-12T, WT-N1500-18T

※原因請參閱下圖和說明。


■WT-N1500-12T

防上浮附件(阻力板)與鍵部發生干渉，
故無法使用


單擊放大

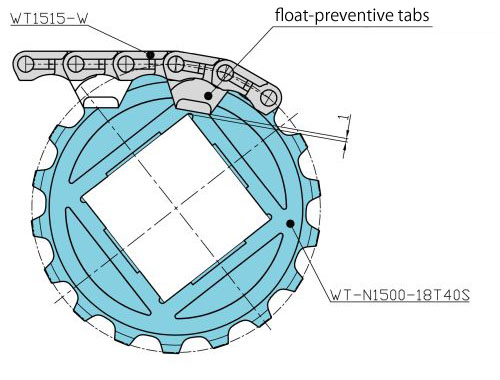

■WT-N1500-18T

防上浮附件(阻力板)與方形軸之間沒有乾涉。
由於導軌間隙過小，無法使用。


單擊放大

返回到問題
