塑膠軌道

轉至產品詳細信息
預定從2026年7月開始變更部分型號的規格或停止銷售。
詳情請確認。
  • 塑膠模組鏈條/塑膠軌道，用於支撐頂板鏈條的運動
  • 我們提供各種產品，包括由超高分子量聚乙烯製成的通用型產品、低摩擦・耐磨損塑膠型產品，以及專為乾燥環境設計的產品。

  • 用途

    材料使用超高分子量聚乙烯 (UHMWPE)，可發揮優異的滑動特性和耐磨損性。

    備齊了豐富的品種，一般廣泛用於導軌。

  • 使用圖像

    作為鍊式運行導軌

    塑膠軌道

    單擊放大

    作為搬運物的側導軌

    塑膠軌道

    單擊放大

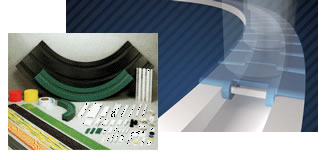

超高分子量聚乙烯 (UHMW-PE)

超高分子量聚乙烯

具有滑動性、耐磨損性、耐化學品性、耐衝擊性、非吸水性等優良特性，廣泛用於導軌和襯裡等產業設備的零部件。

薄板、圓棒、軌道等規格尺寸齊全，並可依要求訂製加工件或成型件。

塑膠軌道規格

通用用途

P塑膠軌道：符號 = P

  • ·這是一直作為通用品使用的超高分子量聚乙烯 (UHMWPE) 制塑料導軌。
  • ·推薦與不鏽鋼制鏈條一起使用。與塑料鏈一起使用時，建議在潮濕條件下使用。
    (在幹燥條件下，磨損粉的產生可能會增多。)
  • ·工作溫度範圍:-20~60°C
  • ·請不要在有蒸汽的環境中使用。

當您想要減少磨損粉的產生時

M塑膠軌道：符號 = M

  • ・這種塑膠導軌專為乾燥環境設計。當您遇到磨損粉問題時，尤其建議使用它。
  • ·工作溫度範圍:-20~80°C
  • ·請勿在濕條件下使用。

PLF塑膠軌道：符號 = PLF 低摩擦耐磨規格

  • - 動態摩擦係數低於傳統塑膠軌道，抑制了乾燥環境下磨損粉末的產生。
  • ·使用符合食品衞生法 (厚生省告示370號) 的材料。

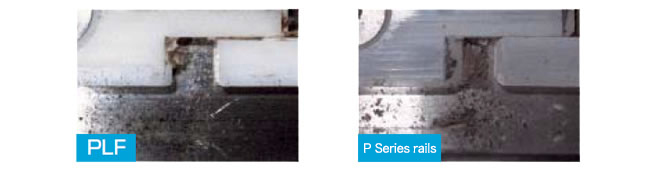

照片為內部測試過程中產生的磨損粉

500小時摩擦比較

500小時摩擦比較

低摩擦耐磨規格PLF動摩擦係數/磨損量比較

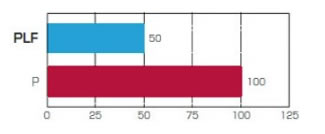

500小時運轉後的動摩擦係數比較

500小時運轉後的動摩擦係數比較

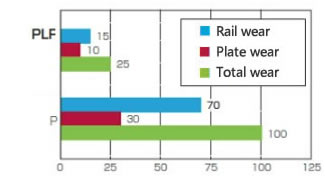

500小時運行後的磨損量比較

500小時運行後的磨損量比較

[動摩擦係數和磨損量的內部測試條件]

鏈=TTP826-LFB,鏈速度=60m/min,環境=幹燥，常溫P導軌的值為100。

※裝載負荷=10kg (磨損量比較圖)

塑膠軌道列表

※單擊形狀編號以顯示詳細信息。點擊放大圖像。

擠壓導軌

適用系列名稱
(點擊以顯示一覽表
。)		 適用鏈條格式
塑膠模組鏈條/頂板鏈條/塑膠塊狀鏈條 塑膠模組鏈條/頂板鏈條/塑膠塊狀鏈條


導軌 型號 長度
mm

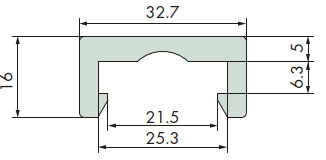

FA型 PR-FA-□ 3
K型 PR-K-□ 3

運行導軌

適用系列名稱
(點擊以顯示一覽表
。)		 適用鏈條格式
塑膠模組鏈條/頂板鏈條/塑膠塊狀鏈條 塑膠模組鏈條/頂板鏈條/塑膠塊狀鏈條


導軌 材質符號 型號 厚度
mm		 寬
mm
主體 端板
PR-PH型 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
PR型 M PR520-M PRE520-M 5 20

這款塑膠軌道不耐熱也不耐化學腐蝕。
如果您在特殊環境或特殊條件下使用本產品，請與我們聯絡。
RT型塑膠輥道 RT-SS

基本形式編號 材質符號 用途
PR-RT□00-P P 1列

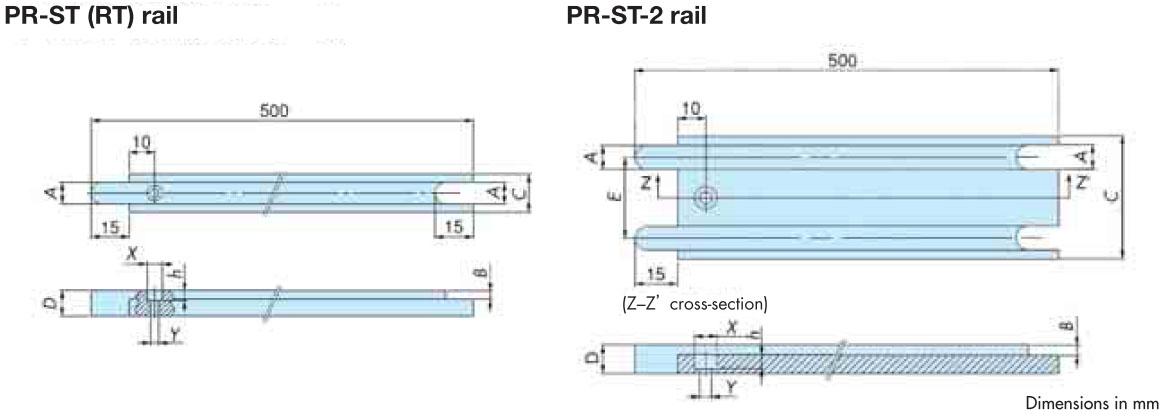

ST型塑膠輥道 ST-NP, ST-SS

基本形式編號 材質符號 用途
PR-ST□00-P P 1列
PR-ST□00-P-2 多排中間用
RSP60/RSP40-T-CU 型塑膠塊狀鏈條 RSP40-T-CU, RSP60, RSP60P

型號 長度
m
PR-RSP60-□-2M 2

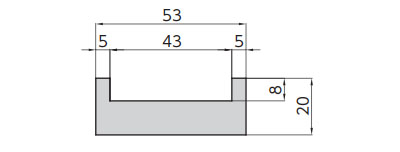

RSP80型塑膠塊狀鏈條 RSP80

型號 長度
m
PR-RSP80-□-2M 2

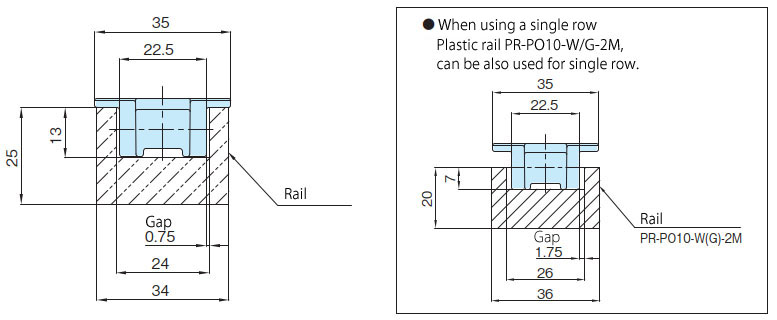

RSP50-SL350型塑膠塊狀鏈條 RSP50-SL350

型號 厚度
mm		 寬
mm
PR-RSP50-SL350 25 2000

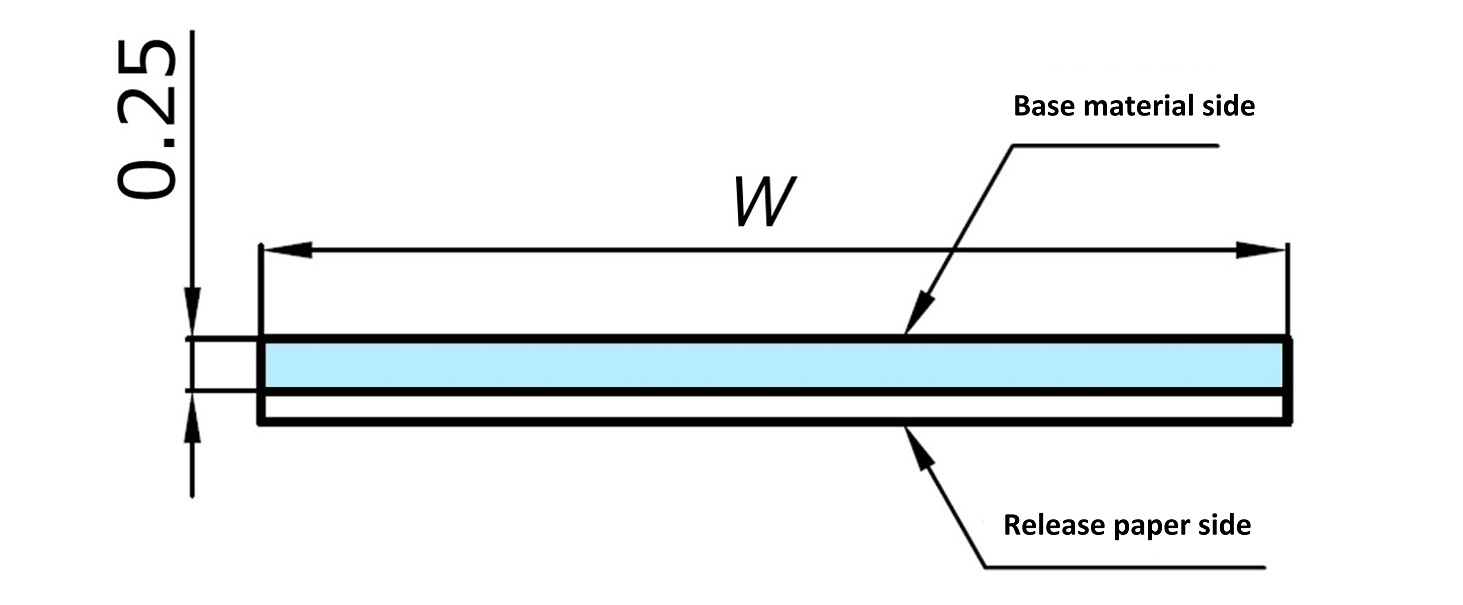

耐磨膠帶

耐磨膠帶圖紙 耐磨膠帶詳細信息

型號 材質符號 一卷長度
m		 使用溫度範圍 (室溫)
°C
PR-WT□□□-20M 10-100 20 1～30

型號 材質符號 一卷長度
m		 使用溫度範圍 (室溫)
°C
PR-WT□□□-PLF-50M PLF 50 1～30

型號表示例

PR-PH 5 20 W
|
形式		 |
導軌板厚mm		 |
導軌寬mm		 |
材質等級
W:10-100
