軸承滾子輸送鏈條標準規範（常規規範）

製品写真
  • 它的使用壽命比通用產品（DT規格）長約五倍，所需的馬達功率約為其三分之一，並且可以將鏈條尺寸縮小兩個尺寸。
  • 為降低設備整體的成本做贡獻。
  • 與RF傳送鏈的R輥、F輥尺寸相同。
  • 環境溫度：BR、BF：-20℃至80℃

*也請考慮使用"螺絲鎖定式接頭"，這是一種便於拆裝連接的連結鏈節。

バナー画像

產品目錄、使用說明書

結構和特性

這種輸送鏈在滾輪和套筒之間裝有圓筒滾柱。它的尺寸與標準輸送鏈的R型和F型滾輪相同。

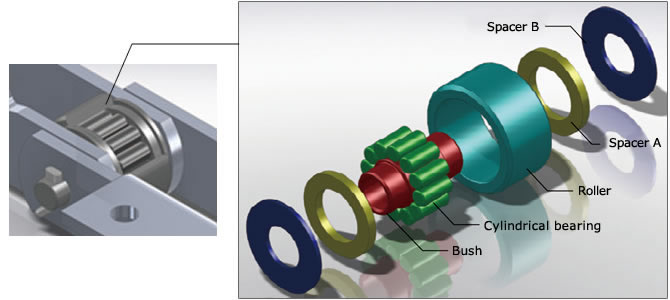

  • ·軸承滾子結構圖

    ベアリングローラ構造図

  • ·套筒與滾子間的磨損壽命比較

    ブシュ～ローラ間の摩耗寿命比較

    ※本公司實驗比 (無追加加油)

    耐磨壽命是DT規格五倍，是AT規格的三倍（無需額外潤滑）。

滾子形狀

BR類型 BF類型
ローラ形状　BRタイプ ローラ形状　BFタイプ

商品一覽表

※單擊查看詳細信息

*最大容許張力是根據我們的設計標準計算得出的值，即計算強度。除非另有規定，否則在選擇大型输送鏈條時應使用最大容許張力。
該數值因製造商而異，並非保證值。

※平均拉伸強度請咨詢本公司。

米製節距

尺寸 滾子
類型		 節距 滾子
外徑		 內鏈節
內寬
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF03 BR RF03075BR RF03100BR --- --- --- --- --- --- --- 31.8 16.1
BF RF03075BF RF03100BF --- --- --- --- --- --- --- 31.8
RF05 BR --- RF05100BR RF05125BR RF05150BR --- --- --- --- --- 40 22
BF --- RF05100BF RF05125BF RF05150BF --- --- --- --- --- 40
RF08 BR --- --- RF08125BR RF08150BR --- --- --- --- --- 44.5 27
BF --- --- RF08125BF RF08150BF --- --- --- --- --- 44.5
RF10 BR --- RF10100BR RF10125BR RF10150BR --- --- --- --- --- 50.8 30
BF --- --- RF10125BF RF10150BF --- --- --- --- --- 50.8
RF12 BR --- --- --- --- RF12200BR RF12250BR --- --- --- 65 37.1
BF --- --- --- --- RF12200BF RF12250BF --- --- --- 65
RF17 BR --- --- --- --- RF17200BR RF17250BR RF17300BR --- --- 80 51.4
BF --- --- --- --- RF17200BF RF17250BF RF17300BF --- --- 80
RF26 BR --- --- --- --- --- RF26250BR RF26300BR RF26450BR --- 100 57.2
BF --- --- --- --- --- RF26250BF RF26300BF RF26450BF --- 100
RF36 BR --- --- --- --- --- --- RF36300BR RF36450BR RF36600BR 125 66.7
BF --- --- --- --- --- --- RF36300BF RF36450BF RF36600BF 125
※上述間距以外的部分也可制作。請咨詢。
※英制間距為特型對應品。請咨詢。 返回本頁頂部
