特大型大型输送鏈條FBXA 規格

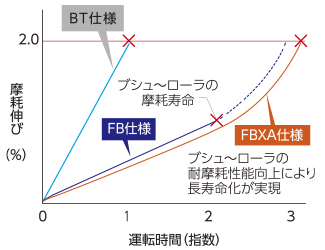

- 通過在FB規格中添加套筒~滾子間的磨損對策，實現了更長的壽命。
- ※是鬥式電梯專用鏈。
產品目錄、使用說明書
結構和特性
- ·除了FB規格的結構外，通過滾子部分的特殊機構提高了銷-套筒-滾子之間的耐磨性能
- ·專門用於鬥式電梯。
- ※與本公司實驗相比，根據使用條件等可能有所不同。
·影片內容
商品一覽表
※單擊查看詳細信息
*最大容許張力是根據我們的設計標準計算得出的值，即計算強度。除非另有規定，否則在選擇大型输送鏈條時應使用最大容許張力。
該數值因製造商而異，並非保證值。
※平均拉伸強度請咨詢本公司。
| 尺寸 | 滾子 類型 |
節距 | 滾子 外徑 |
內鏈節 內寬 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 100mm | 125mm | 150mm | 200mm | 250mm | 300mm | 450mm | Φmm | mm | ||
| RF10 | M | RF10100M-FBXA | RF10125M-FBXA | RF10150M-FBXA | --- | --- | --- | --- | 38.1 | 24.8 |
| RF12 | S | --- | --- | --- | RF12200S-FBXA | RF12250S-FBXA | --- | --- | 34.9 | 34.8 |
| M | --- | --- | --- | RF12200M-FBXA | RF12250M-FBXA | --- | --- | 38.1 | ||
| RF17 | S | --- | --- | --- | RF17200S-FBXA | RF17250S-FBXA | RF17300S-FBXA | --- | 40.1 | 49.2 |
| M | --- | --- | --- | RF17200M-FBXA | RF17250M-FBXA | RF17300M-FBXA | --- | 44.5 | ||
| RF26 | S | --- | --- | --- | RF26200S-FBXA | RF26250S-FBXA | RF26300S-FBXA | RF26450S-FBXA | 44.5 | 51.7 |
| M | --- | --- | --- | RF26200M-FBXA | RF26250M-FBXA | RF26300M-FBXA | RF26450M-FBXA | 50.8 | ||
英寸係請咨詢。 返回本頁頂部
