產品資訊 高速升降機
椿本高速升降機是環保電動升降機，您可以選擇Zip Chain機構或螺桿式機構。
形狀有剪刀式的工作臺升降機和柱式的懸臂式升降機。
升降台採用Zip Chain機構，可實現高速、高頻操作和升降。
懸臂式升降機是在剛性較高的框架內內置導軌的細長構造，不僅可節省空間，還可減少設計和安裝工時。
* Zip Chain機制是我們專有的技術，其中兩條鏈像拉鍊一樣相互連接，形成一個單一、堅固的支柱，可用於推拉。

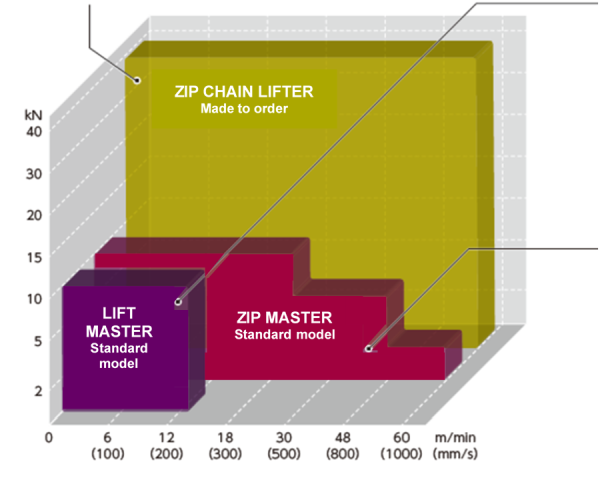

提昇機可對應的範圍
工作臺升降機對應區域
Zip Chain升降機
適用於高速升降、高頻率運行的剪刀升降機
懸臂式升降機對應區域
電動升降機(Lift Master)
無需組裝，簡單安裝節省空間的懸臂式!
Zip Master
實現高速高揚程節省空間的單持式!
兩種類型的升降機陣容
1.剪刀升降機

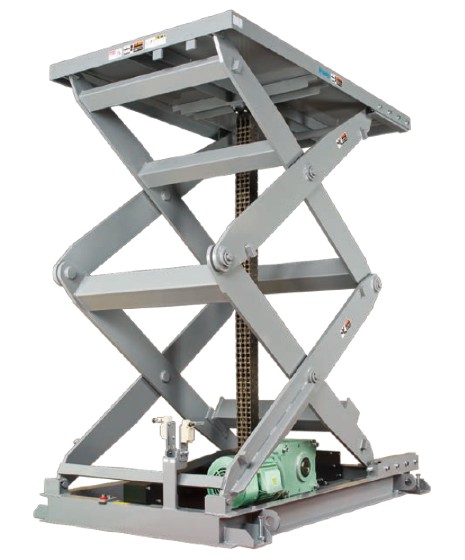

【Zip Chain升降機】一種採用Zip Chain創新剪式升降機
什麼是Zip Chain？
- 高速、高頻次運行
- 多點停止功能
- 節省空間
Zip Chain是我們公司獨家研發的一種鏈條，它由兩條鏈條像拉鍊一樣相互連接而成，形成一個可以推拉的堅固支柱。
椿本咬合式鏈條傳動裝置是一款採用這種鏈條的商用線性執行器。
與以往的空壓·液壓缸相比，具有節省空間、高速·高頻次運轉、多點停止功能、高停止精度、安裝方向自由等包括環保在內的諸多特點，廣泛用於小型執行機構到大型升降機等領域。

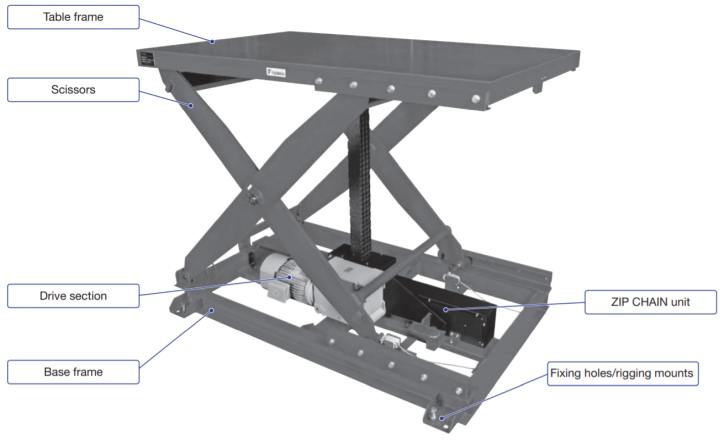

設備概述
與其他方法的比較
| Zip Chain升降機 | 電動/液壓升降機 |
|---|---|
 |
 |
無浪費傳輸驅動Zip Chain直接壓緊頂板，因此馬達扭力可以無損耗地傳遞。 持久耐用採用Zip Chain升降機時，升降部分的重量和推力由Zip Chain支撐，因此不會對剪式鉸鏈、滾輪或軸承施加很大的力。 |
電動、油壓升降機從最低點起動時，由於用氣缸斜向上推，因此需要較大的功率 (升降推力的1/sinθ倍的力) 。 (例)  |
2.懸臂式升降機
【Zip Master】一種Zip Chain式懸臂升降機，即裝即用，可快速升降。

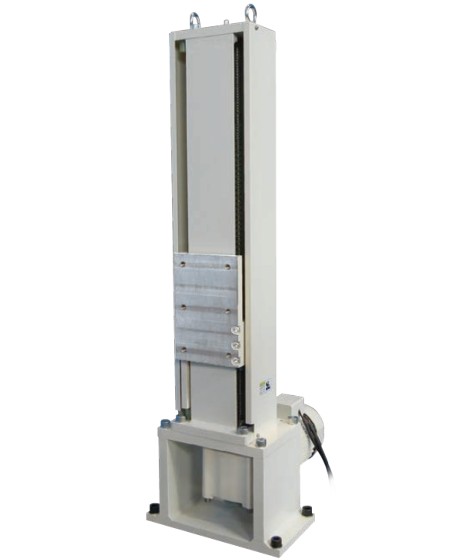

【電動升降機(Lift Master)】滾珠絲桿/梯形螺桿式懸臂升降機，可高精度地進行即裝即用升降。
什麼是Zip Chain？
- 高速、高頻次運行
- 多點停止功能
- 節省空間
Zip Chain是我們公司獨家研發的一種鏈條，它由兩條鏈條像拉鍊一樣相互連接而成，形成一個可以推拉的堅固支柱。
椿本咬合式鏈條傳動裝置是一款採用這種鏈條的商用線性執行器。
與以往的空壓·液壓缸相比，具有節省空間、高速·高頻次運轉、多點停止功能、高停止精度、安裝方向自由等包括環保在內的諸多特點，廣泛用於小型執行機構到大型升降機等領域。

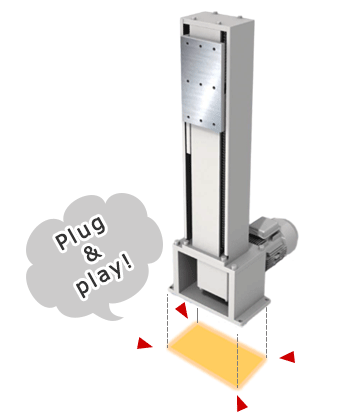

放置型設備無需組裝，易於安裝，可立即使用。
對於即裝即用型升降機
- 無需裝配
- 易於安裝
馬上就可以使用

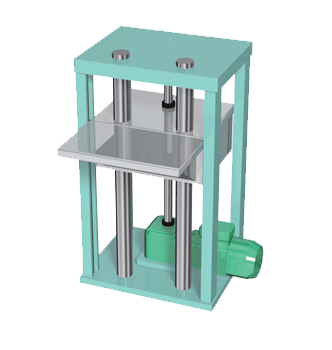

傳統的升降機・・・
設計・組裝・安裝工時數
顧客的負擔
放置型設備無需組裝，易於安裝，可立即使用。
對於即裝即用型升降機
- 無需裝配
- 易於安裝
馬上就可以使用
傳統的升降機・・・
設計・組裝・安裝工時數
顧客的負擔
| 懸臂式升降機 |
Zip Master
|
電動升降機(Lift Master)
|
|---|---|---|
| 驅動方式 |

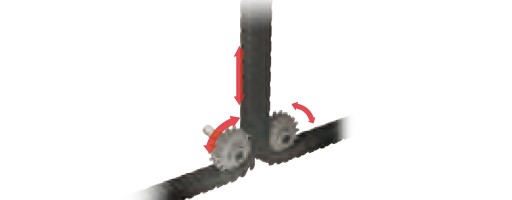

嚙合鏈式
Zip Chain |

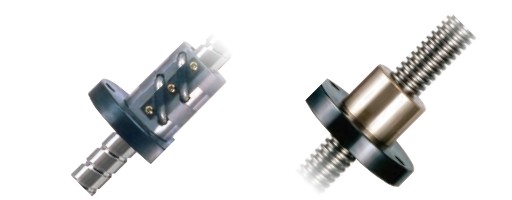

螺桿螺母式
滾珠絲桿 梯形螺桿 |
| 內部結構 |
|
|
與拖放式升降機比較
傳統的垂直搬運升降機需要在現場組裝設備，並且為了安裝和檢查驅動部分，必須在天花板側設置腳手架。
Zip Master採用一體式結構，便於組裝和安裝設備。
此外，驅動部配置於地板側，因此檢查及保養作業安全簡單。
高速升降機產品列表

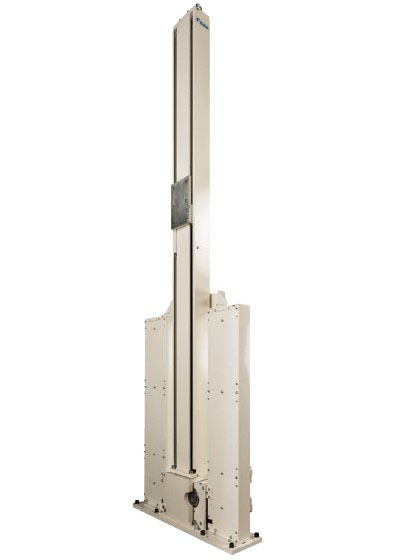

Zip Master是一款Zip Chain懸臂高速升降機。
這是一款懸臂式電動高速升降機，整合了Zip Chain、直線導軌和馬達。
與需要組裝的傳統電梯不同，Zip Master的「放置型」設計意味著您可以簡單地放置並使用它。
最適合高速、高頻率、高揚程的用途，為提高裝置、設備的生產性做贡獻。
Zip Master
型號ZMEL~
可進行長行程懸臂式電動升降機
- ・易於安裝的“放置型
- ·最大1000mm/s的高速運行
- ·多點停止時也可高頻率運行
- 支援最遠 4 m的長行程
- 放置型
- 懸臂式
- Zip Chain式
升降負荷kN
1.96～9.80
速度mm/s
330～1000
