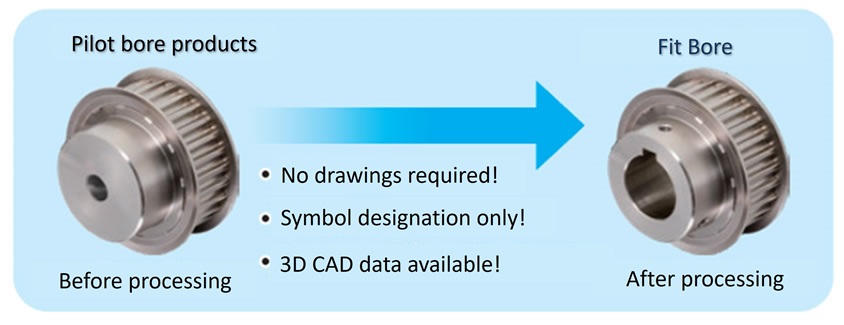

配孔按訂單生產品
- 軸孔、鍵槽、攻絲孔、表面處理的加工規格標準化。
無需再加工，可立即使用。 - *智能:將加工規範符號化。
- *平滑:客戶無需創建加工圖紙即可獲得圖紙數據。
- *快速:開箱即用。
加工規格
軸孔加工
| 軸孔公差 | 軸孔直徑 | 倒角量 |
|---|---|---|
|
|
|
- 加工尺寸為整數1mm單位 (英制尺寸除外) 加工
- 椿本標準倒角均為0.5mm
鍵槽加工
| 鍵槽公差 | 鍵槽寬度 |
|---|---|
|
|
- 尺寸符合JIS
- 無鍵槽為“W00”
絲錐加工
| 點擊次數和位置 | 螺絲孔尺寸 |
|---|---|
|
|
- 螺絲孔尺寸與軸孔直徑相對應
- 沒有水龍頭“D0M00”
表面處理
- 無:無
- K:無電解鎳磷鍍
- ※無表面處理以後為空白
- [註]追加加工部分無電鍍。
型號表示例
| PT30P5M15AF | -A | - | H | 020 | N | - | J | 06 | D3 | M06 | |
| | 皮帶輪本體型號 |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ |
| 軸孔直徑 mm |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ |
| 鍵槽寬 mm |
｜ ｜ ｜ |
｜ 螺絲孔尺寸 |
|||
| 軸孔公差 |
鍵槽公差 |
攻絲孔加工規格 |
|||||||||
| 材質 -A:鋁合金 無:機械構造用碳素鋼 |
軸孔倒角 | ||||||||||
註意事項
- *鍵槽、絲錐的尺寸符合JIS標準。請客人確認在使用條件下是否可以使用。或者請咨詢本公司。

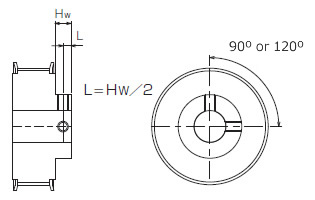

加工規格 (攻絲加工位置)
AF型
BF型
- *對於 AF 型，第二個位置的攻牙角度是一個近似值（由於皮帶輪歯底的加工）。
- *絲錐加工長度較長時，可加工沉孔。
- *絲錐加工規格中，各絲錐孔配有固定螺絲。
固定螺絲規格
- 附六角孔，楔形尖端型・鋼制。
- 主體為電鍍規格時，安裝不鏽鋼制固定螺絲。
按訂單生產品
| 種類 | 型號 | 尺寸 |
|---|---|---|
| PX皮帶輪 | PT□□P□M□□□□-□□□□□-□□□D□M□□(-K) | P3M, P5M, P8M, P14M |
