DC無刷馬達驅動器

製品写真
  • 這是椿本專用的DC無刷馬達馬達驅動器。
    它具備速度控制、定位操作、扭力限制操作和各種保護功能。

  • ※必須配套使用電機主體和驅動器。

  • 有關專用軟體，請單擊此處
    •

banner

特性

  • ·可根據用途選擇運行模式

    透過使用DC無刷馬達戟齒輪減速機和驅動器，可以輕鬆實現各種操作。

    有關如何設定每項操作的詳細說明，請參閱使用說明書。


    【運行代表例】

    ·JOG運轉

    將正轉或反轉信號設為ON後，馬達開始運轉。

    如果一直為ON,則維持設定的旋轉速度繼續運行，如果為OFF,則電機一邊減速一邊停止。

    【使用例】 水平輸送機

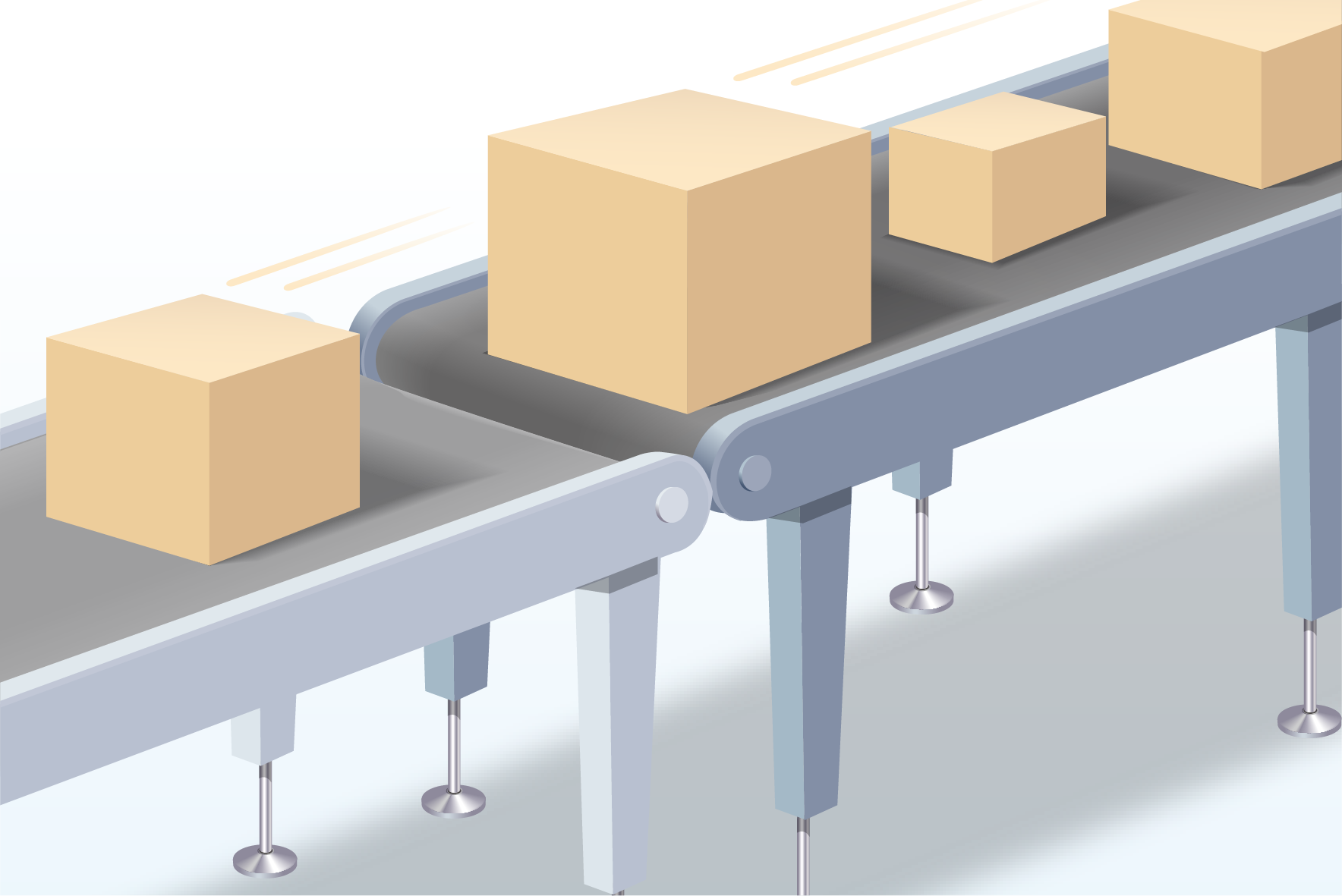

    画像なし
    運行動作例 (正轉時)

    即使搬運多個質量不同的工件時，速度也很穩定，
    可進行從低速到高速的各種可變速運行。

    ·定位運轉

    在定位運行模式下，正轉信號作為運行開始信號發揮作用。

    與JOG運行不同，定位運行是輸入一次信號後進行一遍設定的運行後停止的運行。

    最適合想要重復規定動作駕駛的情況。

    【使用例】 包裝機

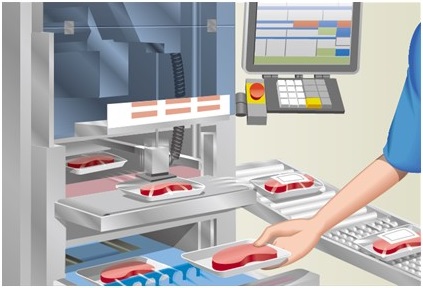

    包装機
    運行動作例 (正轉時)

    在包裝機中，為了使工件停止在指定位置，需要高精度的間歇運行。
    在進給量固定的包裝機上，通過定位運行可實現正確的間歇進給。

    ·程序操作

    是按照事先在參數中設定的順序自動運行的功能。

    【使用例】 攪拌機

    撹拌機

    可通過程序運行自動切換攪拌速度，實現最佳運行。
    根據攪拌的材料設定多種運轉模式，誰都能簡單地用一個按鈕保持穩定的品質。

    ·扭矩限制運行

    是監視輸出軸扭矩，不超過一定扭矩的運行。

    【使用例】 膠卷卷取機

    巻取機

    為了卷得漂亮，保持一定的張力來卷很重要。
    但是，過度拉伸的話會成為斷裂的原因，因此通過活用扭矩限制運行，
    可以在不超過一定張力的情況下運行。

  • ·提供多種過載保護

    可檢測電流、電壓、溫度等，可檢測過負荷狀態並進行保護。

    【使用例】 排屑輸送機

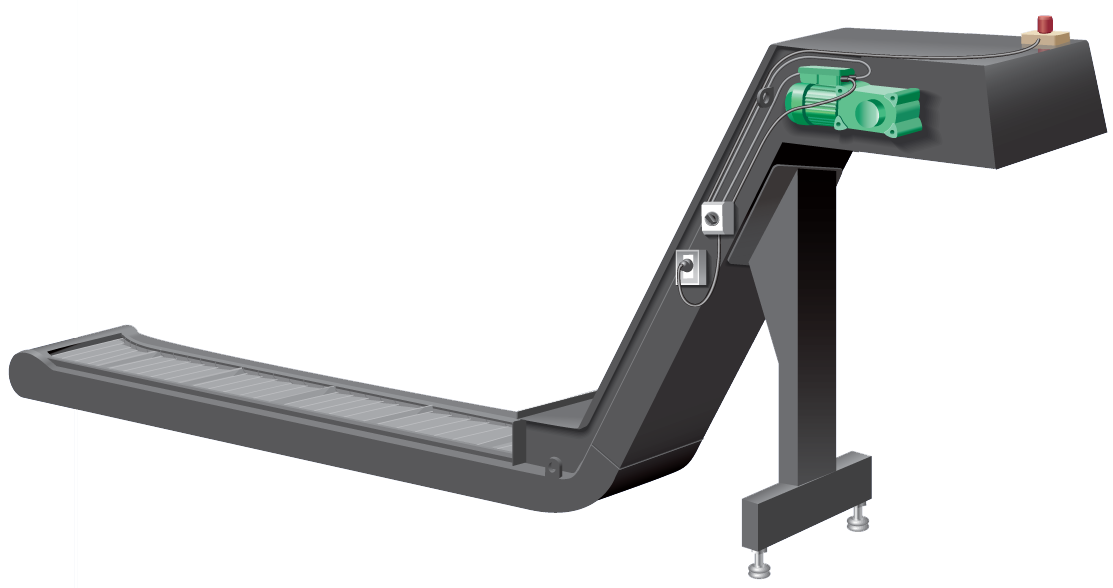

    チップコンベヤ

    是搬運金屬加工後的切屑的傳送帶。
    隨時掌握運轉狀況，可快速檢測切屑時的超負荷
    停止或發出警報。

  • ·MODBUS-RTU的RS485通信功能

    通過與PLC連接，通過通信功能實現預知保全、遠程監視。

    ·可以使用專用軟體更改各種設定值。

    通信機能による予知保全

    配備有通信功能，可迅速檢測電機過熱、過負荷等，使電機停止工作。


    ·通過連接PC,您可以設置參數並更新專用驅動程序。

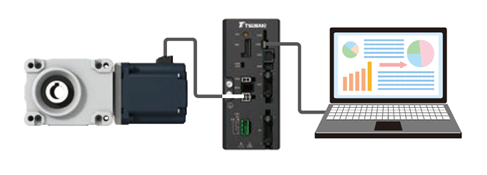

    PCとつなげることで

    使用專用PC軟體，您可以輕松更改每個參數的設置。
    今後，將通過更新驅動程序追加新功能。

    下載專用軟體

    安裝方法說明影片

    ■軟體版本升級通知

    2024.03.01修正了錯誤。
    (Ver 2.0.1)

    2023.10.02・追加試運轉功能※ /追加了不寫入存儲器的功能※。

    ·實時監視器更改/IO監視器已添加※。
    ・增加了錯誤代碼顯示。
    ・增加了參數說明。
    ・提高了動作的穩定性。
    (Ver 2.0.0)

    ※從2023年10月1日以後出廠的驅動程序開始可以使用。

    2023.04.26提高了運行穩定性。
    (Ver 1.0.14.0)

    2023.03.27實施了程序運行點數切換的變更、程序運行條件的追加、運行穩定性的提高。
    (Ver 1.0.13.0)

    我們建議您使用更新版本，因為它提高了軟體的運行穩定性。
    對應驅動器為2023年4月以後發貨的部分。

    * 先前發布的驅動程式也可以與更新後的版本一起使用。
    但是，部分附加功能無法使用。詳情請參閱使用使用說明書。

  • ·簡易固定功能 (電氣固定制動器)

    電機停止時進行位置保持控制，使電機軸不旋轉的功能。

    由於採用電氣方式使軸停止，因此即使在高頻率起動、停止馬達的運行中，也無需擔心制動器的磨損。

    簡單保持 電磁制動器
    保留方法 電氣方式 機械式
    關閉電源後保持 不可 可能
    聲音 有電磁音 有操作聲音
    控制方法 無需特殊控制 需要控制
    （變頻器驅動時）

    使用帶制動器時，
    通過該簡易保持功能使軸停止後，進行制動器動作的控制。
    由此實現制動器的長壽命。

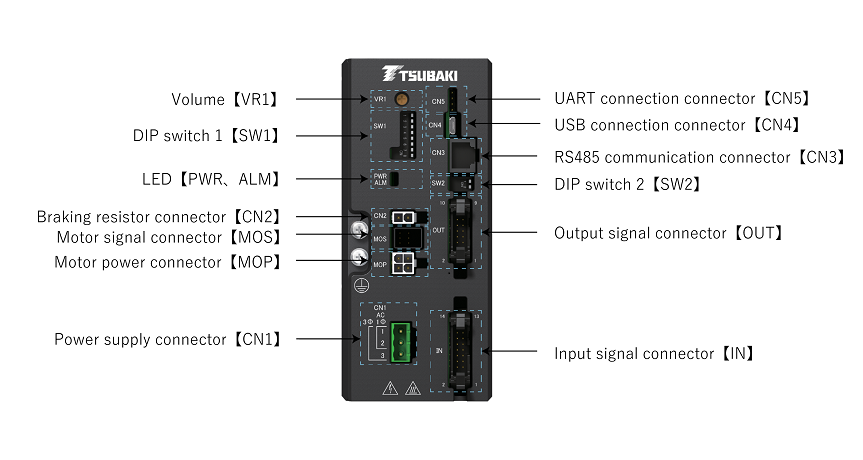

驅動程序細節圖

驅動程序細節圖

產品目錄、使用說明書

型號表示例

DCRD 020 B 10 K
｜
｜
｜
｜
｜		 |
電機容量
020:0.2kW
040:0.4kW
075:0.75kW		 |
|
|
電源電壓		 |
使用電流
10:10A		 |
再生電阻
K:對應再生電阻規格
B:額定電壓200~240V
系列名稱
DC無刷馬達驅動器

商品一覽表

※單擊形狀編號以顯示詳細信息。全部開啟 全部關閉

DC無刷馬達驅動器

電動機容量 型號
0.2kW DCRD020B10K
0.4kW DCRD040B10K
0.75kW DCRD075B10K
返回此頁面的頂部

控制器選項

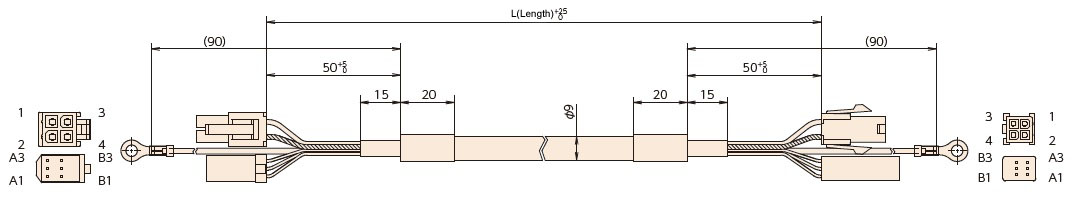

DC無刷馬達戟齒輪減速機馬達延長線

·電機為專用電纜。延長時請使用本電纜連接連接器。

·接地線的圓形壓接端子之間請用螺絲固定延長。

·添加和延伸延伸電纜時，電纜的總長度不能超過10米。


·無制動器


型號 L m PDF圖紙 建議售價 交貨期
DCCM0005 0.5 PDF お問合せください お問合せください
DCCM0010 1.0 PDF お問合せください お問合せください
DCCM0020 2.0 PDF お問合せください お問合せください
DCCM0050 5.0 PDF お問合せください お問合せください
DCCM0100 10.0 PDF お問合せください お問合せください

·制動裝置


型號 L m PDF圖紙 建議售價 交貨期
DCCM0005B 0.5 PDF お問合せください お問合せください
DCCM0010B 1.0 PDF お問合せください お問合せください
DCCM0020B 2.0 PDF お問合せください お問合せください
DCCM0050B 5.0 PDF お問合せください お問合せください
DCCM0100B 10.0 PDF お問合せください お問合せください


DC無刷馬達驅動器延長線

·添加和延伸延伸電纜時，電纜的總長度不能超過10米。

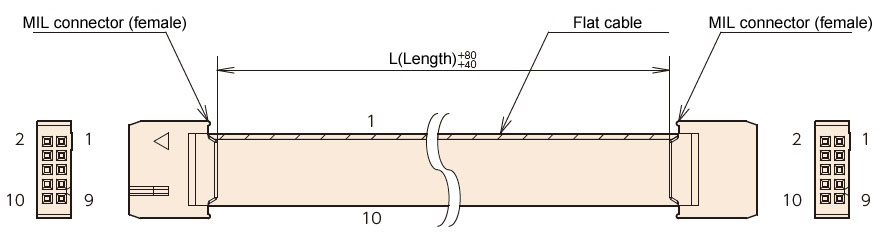

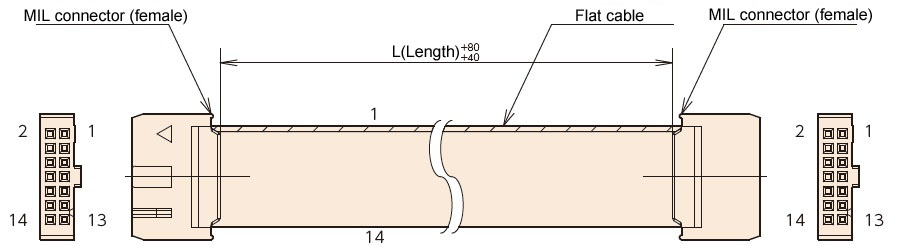

·輸入信號用


型號 L m PDF圖紙 建議售價 交貨期
DCCN0005 0.5 PDF お問合せください お問合せください
DCCN0010 1.0 PDF お問合せください お問合せください
DCCN0020 2.0 PDF お問合せください お問合せください

·輸出信號用


型號 L m PDF圖紙 建議售價 交貨期
DCCT0005 0.5 PDF お問合せください お問合せください
DCCT0010 1.0 PDF お問合せください お問合せください
DCCT0020 2.0 PDF お問合せください お問合せください

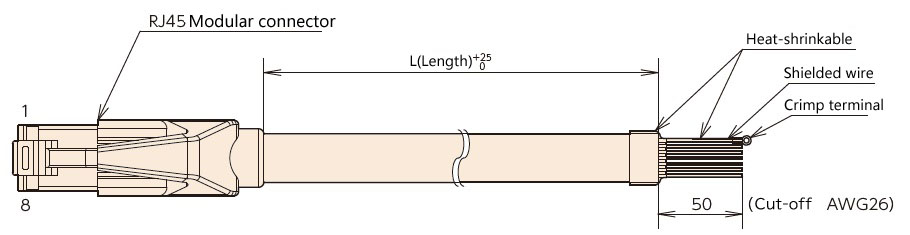

·通信


型號 L m PDF圖紙 建議售價 交貨期
DCCS0005 0.5 PDF お問合せください お問合せください
DCCS0010 1.0 PDF お問合せください お問合せください
DCCS0020 2.0 PDF お問合せください お問合せください

註)此電纜使用B連接。A請勿使用有線連接，否則可能導衹通信故障或損壞部件。

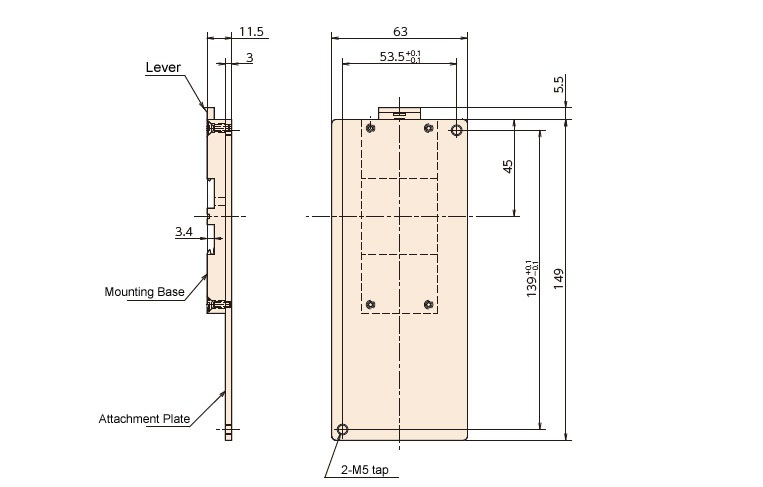

DIN導軌安裝支架

·DIN導軌 (35mm) 是用於安裝DCBL驅動器的金屬配件。


型號 PDF圖紙 建議售價 交貨期
DCDN075 PDF お問合せください お問合せください

再生電阻

·請將連接器連接到DCBL驅動程序後使用。


型號 容量W 電阻Ω PDF圖紙 建議售價 交貨期
DCKR075 120 200 PDF お問合せください お問合せください
