ECHT-FLEX聯軸器NER 系列（盤式膜片聯軸器）
- 這是一款結構緊湊、容量巨大的柔性聯軸器。
- NER 系列是ECHT-FLEX新型聯軸器，透過優化新開發的盤片和螺栓，實現了扭矩大幅提升和結構緊湊。
- ·適用軸徑:Φ25mm~Φ145mm
- ·扭矩範圍:590~8500N·m
【NER特設頁面】
特性
-
·大傳遞力
通過新的圓盤形狀，與以往系列相比實現了大幅度的扭矩提升。
-
·卓越的易用性
獨特的中央單元結構集成了磁碟間隔，消除了現場磁碟裝配的繁瑣。
安裝拆卸僅限於中央單元和輪轂之間的螺栓拆卸。
-
·對應大軸孔徑
通過採用中央單元，與以往系列相比，可獲得更大的最大軸孔直徑。
-
·廣泛的選項
可以採用多種組合方式，包括 CFRP（碳纖維增強塑膠）墊片、動力鎖軸緊固以及法蘭安裝。
-
·無背隙、無潤滑、長壽命
無背隙，扭曲剛性高，適用於基於伺服電機的定位裝置。
另外，因為沒有滑動部分，所以不需要潤滑油。
品種齊全
・交貨期根據軸孔直徑的組合，我們最快可在5天內交貨。請參考以下型號範例，以了解可交貨期交貨的產品範圍。
| 型號 | 容許扭矩 N・m |
鍵槽軸孔直徑範圍 |
|---|---|---|
| NER59W | 590 | Φ25～Φ65 (Φ61) |
| NER93W | 930 | Φ40～Φ85 (Φ80) |
| NER230W | 2300 | Φ50～Φ90 (Φ84) |
| NER360W | 3600 | Φ60～Φ105 (Φ99) |
| NER630W | 6300 | Φ80～Φ125 (Φ119) |
| NER850W | 8500 | Φ100～Φ145 (Φ139) |
※() 部分為舊JIS加工時的最大軸孔直徑。
軸連接方式
·鍵連接
*它還可以與動力鎖KE 系列等產品組合使用。詳情請與我們聯絡。
長間隔
-
·輪轂端面間距離 (J尺寸) 最大支持6m
可以按照您希望的尺寸制作。
-
·可用於浮動軸
裝置間有距離時，可使用浮動軸。
-
·復合墊片
備有重量輕、耐腐蝕性優異的CFRP (碳纖維強化塑料) 制長襯墊。
詳情請咨詢本公司。
-
長墊塊型的旋轉極限
高速使用長墊塊型時，必須檢查轉速以避免共振點。
選定時，請檢查各型號的J尺寸、旋轉速度是否在界限內。
使用的旋轉速度超過記載的數值時，需要根據型號進行選擇。
當超出下表的數值範圍或無法升級型號時，作為對策，可以制造增加墊片重量的“長墊片高速規格”。
請咨詢本公司。
極限長襯墊長度一覽 (J尺寸)
單位:mm
| 型號 | 運轉速度（r/min） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3600 | 2000 | 1800 | 1500 | 1200 | 1000 | 900 | 750 | 720 | 600 | 500 | 400 | 300 | 200 | 150 | |
| NER59W | 1470 | 1960 | 2070 | 2260 | 2520 | 2750 | 2900 | 3170 | 3240 | 3540 | 3870 | 4330 | 4990 | - | - |
| NER93W | 1600 | 2130 | 2240 | 2450 | 2730 | 2980 | 3140 | 3440 | 3510 | 3840 | 4200 | 4690 | 5400 | - | - |
| NER230W | 1930 | 2560 | 2700 | 2950 | 3290 | 3590 | 3790 | 4140 | 4220 | 4620 | 5060 | 5650 | - | - | - |
| NER360W | 2080 | 2760 | 2910 | 3180 | 3540 | 3870 | 4080 | 4460 | 4550 | 4980 | 5440 | - | - | - | - |
| NER630W | 2230 | 2960 | 3110 | 3400 | 3790 | 4140 | 4360 | 4770 | 4870 | 5330 | - | - | - | - | - |
| NER850W | 2240 | 2970 | 3120 | 3410 | 3800 | 4160 | 4380 | 4780 | 4880 | 5340 | - | - | - | - | - |

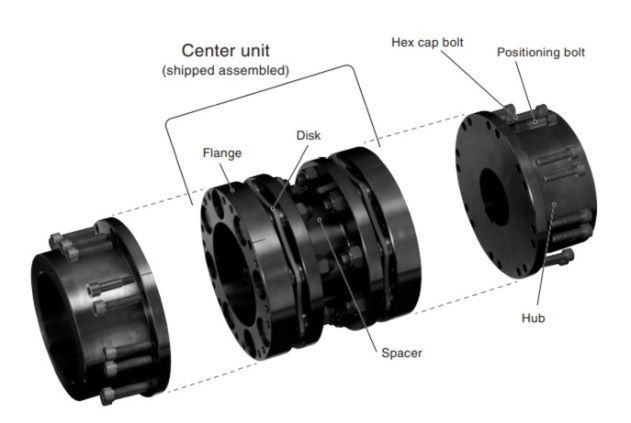

構造・材質
產品目錄、使用說明書
型號表示例
| NER230 | W | - | AF70PD1 | X | AG80JD2 | - | J | 1234 |
| | 尺寸 |
｜ ｜ ｜ |
| 左輪轂符號 |
| 右轂符號 |
｜ ｜ ｜ |
| J尺寸 |
|||
| 類型 W：墊塊型 |
長間隔 J:長間隔 長間隔板 請參照商品目錄 |
|||||||
| 輪轂形狀 | 軸孔徑公差 | 軸孔直徑 | 鍵槽公差 | 止付螺絲位置 |
|---|---|---|---|---|
| A | F | 70 | P | D1 |
| A | G | 80 | J | D2 |
| A：標準輪轂 | F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
軸孔直徑為 以1mm為單位 |
J:新JISJs9 P:新JISP9 F:舊JISF7 E:舊JISE9 |
