驅動鏈輪標準系列（底孔）

產品圖片
  • RS ​​​鏈輪最適合滾子鏈G8。
  • 通用傳動鏈條用鏈輪（符合JIS及ISO標準）。多種產品已實現標準化。
  • 我們的產品陣容包括鋼製類型（無齒尖硬化及齒尖硬化規格）、推薦用於強力傳動鏈條的TOUGH TOOTH、不鏽鋼類型以及工程塑膠類型。​​
    ​

特點和陣容

備有豐富齊全的款式供您選擇。

  • *鋼材類型：
    通用型。另有硬化齒頂規格可供選擇，以提高耐磨性。
  • * TOUGH TOOTH：
    它提高了強度和耐用性，主要適用於強力傳動鏈條。
  • *不鏽鋼款式:
    主要搭配不鏽鋼鏈條使用。使用耐腐蝕性優異的不鏽鋼，提高了磨損性能，“耐磨損規格”也可供選擇。
    註) 鍍膜鏈條請使用表面處理鏈輪。
  • *工程塑膠類型:
    尼龍係樹脂制，可無潤滑運行。適用於輕負荷用途。
  • *表面處理規格 (特形品) :
    可配合耐腐蝕性，選擇染黑、無電解鍍鎳、電鍍鋅 (三價鍍鉻處理) 。
  • *附軸鏈輪:
    與鏈輪一起制作軸後統一交貨。
×
(可以通過拖動來移動)

  • - 硬化的齒頂尖

    如果您需要更高的齒強度和耐磨性，我們建議齒頂鏈輪。
    每個尺寸都採用小齒數加工碳鋼輪轂和單一雙型（SD）。
    齒頂尖已經硬化。

×
(可以通過拖動來移動)

鏈輪不鏽鋼型耐磨規格

鏈輪不鏽鋼型耐磨規格
  • - 推薦用於HS规格不銹鋼鏈條的鏈輪。
  • ·與不鏽鋼型鏈輪相比，提高了耐磨性。
  • - 不僅適用HS规格不鏽鋼鏈，也適用於SS規格和其他需要提高耐磨性的鏈條。
    *表面經過處理，比不鏽鋼鏈輪的使用壽命更長（根據我們的測試結果）。
    *耐腐蝕性與不鏽鋼鏈輪相當。
  • ·適用尺寸:RS40~RS80, RF2040~RF2080
  • ·詳情請咨詢。
×
(可以通過拖動來移動)
×
(可以通過拖動來移動)

軸鏈輪

  • ·不需要將鏈輪裝配到軸上的工時。
  • ·無需對軸進行入庫檢驗。也可以在檢查成績表上報告檢查結果。(有償)
  • ·交貨後可直接安裝在裝置上。(通過碰頭會裝入軸承等)
  • ·鏈輪和軸的分配地點是相同的，所以與另外分配相比，可以節省管理工時。

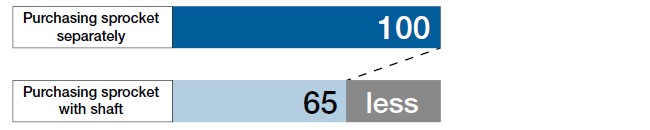

設備安裝工時比較

設備安裝工時比較

無需嵌入鏈輪，裝置安裝工時減少約30%~35%

規格

軸包含類型

軸與鏈輪一同制作，
加入鏈輪的款式。

軸包含類型

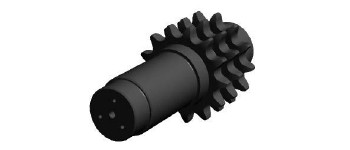

整體式

這是一款將軸削去制作而成的款式。

整體式
  • 另有張緊鏈輪。
  • ·對應相位匹配等嵌入必要事項。
  • ·如有疑問，請與我們聯係。

註)選定鏈輪規格時

·需要選擇與客戶的使用環境和使用的鏈條規格相對應的鏈輪規格。詳細內容請參照各種鏈條和鏈輪的匹配表。

・軸孔為底孔孔，因此您需要在使用前自行加工軸孔。如果您需要軸孔已加工好的產品，請點擊此處。

需要軸承孔加工時請點擊此處 需要無鍵連接時請點擊此處

鏈輪結構

格式符號 A型
(平板型)		 B型
(單轂型)		 C型
(雙輪轂型)		 SD型
(單雙組)
結構 A型 B型 C型 SD型
強力鏈條（SUPER-H、HT 等）多列注1 一種可以同時懸掛兩條單列鏈條的形狀
HB型 HC型
按結構區分使用 用於安裝在旋轉體上，例如扭矩限制器的中心構件。 它是最通用的。 從動用的大鏈輪或B型的鍵面壓力不足時使用。 使用方法是同時懸掛兩條單列鏈條。

註
1.強力鏈條多列（HB 型、HC 型）的總齒寬（橫向節距）與標準不同。

產品目錄、使用說明書

型號表示例

RS40 - 1 B 21T Q
|
尺寸		 |
列數		 |
輪轂樣式		 |
齒數		 ｜
齒頂硬化
無：無齒頂硬化
Q：齒頂硬化

RS40 - SD 21T Q
|
尺寸		 |
輪轂樣式		 |
齒數		 ｜
齒頂硬化
無：無齒頂硬化
Q：齒頂硬化
單雙型
（1列2 片）

RS40 - 1 B 21T - SS
|
尺寸		 |
列數		 |
輪轂樣式		 |
齒數		 |
規格記號
SS:不鏽鋼
SST:不鏽鋼類型耐磨損規格
P:工程塑膠

RS80 - 2 B 21T Q - T - K1
|
尺寸		 |
列數		 |
輪轂樣式		 |
齒數		 ｜
齒頂硬化
無：無齒頂硬化
Q：齒頂硬化		 ｜
系列符號
T：TOUGH TOOTH		 |
可選
K1:鍍膜設計

商品一覽表

※單擊以查看詳細資訊。

尺寸 類型 鋼型
列數 1列 兩列 SD
(單雙組)
輪轂
樣式		 1A 1B 1C 2A 2B 2C
形狀
RS15 基本形式編號 --- RS15-1B□T --- --- --- --- ---
齒數範圍 11T～35T
RS25 基本形式編號 --- RS25-1B□T-◇ --- --- --- --- ---
齒數範圍 10T～32T
RS35 基本形式編號 --- RS35-1B□T■ --- --- --- --- ---
齒數範圍 9T～75T
RS40 基本形式編號 RS40-1A□T■ RS40-1B□T■ RS40-1C□T■ RS40-2A□T■ RS40-2B□T■ RS40-2C□T■ RS40-SD□TQ
齒數範圍 12T～75T 9T～75T 28T～75T 35T～60T 12T～60T 35T～60T 12T～25T
RS50 基本形式編號 RS50-1A□T■ RS50-1B□T■ RS50-1C□T■ RS50-2A□T■ RS50-2B□T■ RS50-2C□T■ RS50-SD□TQ
齒數範圍 12T～75T 9T～75T 28T～75T 26T～60T 12T～60T 26T～60T 12T～25T
RS60 基本形式編號 RS60-1A□T■ RS60-1B□T■ RS60-1C□T■ RS60-2A□T■ RS60-2B□T■ RS60-2C□T■ RS60-SD□TQ
齒數範圍 12T～75T 9T～75T 28T～75T 23T～60T 12T～60T 23T～60T 12T～25T
RS80 基本形式編號 RS80-1A□T■ RS80-1B□T■ RS80-1C□T■ RS80-2A□T■ RS80-2B□T■ RS80-2C□T■ RS80-SD□TQ
齒數範圍 12T～75T 9T～75T 22T～75T 18T～60T 12T～60T 18T～60T 12T～18T
RS100 基本形式編號 RS100-1A□T■ RS100-1B□T■ RS100-1C□T■ RS100-2A□T■ RS100-2B□T■ RS100-2C□T■ ---
齒數範圍 12T～75T 10T～75T 22T～75T 15T～60T 12T～60T 15T～60T
RS120 基本形式編號 RS120-1A□T■ RS120-1B□T■ RS120-1C□T■ RS120-2A□T■ RS120-2B□T■ RS120-2C□T■ ---
齒數範圍 12T～75T 10T～75T 22T～75T 14T～60T 12T～60T 14T～60T
RS140 基本形式編號 RS140-1A□T■ RS140-1B□T■ RS140-1C□T■ --- --- --- ---
齒數範圍 10T～60T 10T～60T 22T～60T
RS160 基本形式編號 RS160-1A□T■ RS160-1B□T■ RS160-1C□T■ --- --- --- ---
齒數範圍 10T～60T 10T～60T 22T～60T
RS180 基本形式編號 RS180-1A□T■ RS180-1B□T■ RS180-1C□T■ --- --- --- ---
齒數範圍 11T～60T 11T～20T 21T～60T
RS200 基本形式編號 RS200-1A□T■ RS200-1B□T■ RS200-1C□T■ --- --- --- ---
齒數範圍 11T～60T 11T～18T 19T～60T
RS240 基本形式編號 RS240-1A□T■ RS240-1B□T■ RS240-1C□T■ --- --- --- ---
齒數範圍 11T～60T 11T～14T 15T～60T
RF06B 基本形式編號 --- RF06B-1B□T■ --- --- --- --- ---
齒數範圍 9T～60T
RS08B 基本形式編號 RS08B-1A□T■ RS08B-1B□T■ --- --- RS08B-2B□T■ --- ---
齒數範圍 12T～60T 9T～60T 12T～60T
RS10B 基本形式編號 RS10B-1A□T■ RS10B-1B□T■ --- --- RS10B-2B□T■ --- ---
齒數範圍 12T～60T 9T～60T 12T～60T
RS12B 基本形式編號 RS12B-1A□T■ RS12B-1B□T■ --- --- RS12B-2B□T■ --- ---
齒數範圍 12T～60T 9T～60T 12T～60T
RS16B 基本形式編號 RS16B-1A□T■ RS16B-1B□T■ --- --- RS16B-2B□T■ --- ---
齒數範圍 12T～60T 9T～60T 12T～60T
尺寸 類型 不鏽鋼類型 工程塑膠
列數 1列
輪轂格式 1B 1C 1B
形狀
RS11 基本形式編號 RS11-1B□T-SS RS11-1C□T-SS ---
齒數範圍 12T～48T 12T～48T
RS25 基本形式編號 RS25-1B□T-SS --- ---
齒數範圍 10T～40T
RS35 基本形式編號 RS35-1B□T-SS --- RS35-1B□T-P
齒數範圍 10T～40T 13T～30T
RS40 基本形式編號 RS40-1B□T-SS --- RS40-1B□T-P
齒數範圍 10T～40T 12T～30T
RS50 基本形式編號 RS50-1B□T-SS --- RS50-1B□T-P
齒數範圍 10T～40T 13T～30T
RS60 基本形式編號 RS60-1B□T-SS --- RS60-1B□T-P
齒數範圍 10T～30T 13T～30T
RS80 基本形式編號 RS80-1B□T-SS --- ---
齒數範圍 10T～25T

點擊此處查看TOUGH TOOTH相容尺寸
