TERUS
- 這是一個螺旋蝸輪蝸桿電機，它將蝸輪減速機結合在一起。
- 正交且高減速相容，適用於需要高強度、靜音性和緊湊性的裝置。
- ※本產品是每次制作的作品，請咨詢本公司。
特性
-
·韌性
對於高減速比傳動裝置而言，末級齒輪的強度是決定性因素。末級齒輪是蝸輪蝸桿，因此這種蝸輪蝸桿傳動裝置能夠抵抗異物卡入造成的損壞。
-
·緊湊
螺旋齒輪和蝸輪蝸桿的組合將正交齒輪和高減速比整合到一個單元中，透過使裝置更加緊湊和減少零件數量來降低成本。
-
·靜默
靜音蝸輪蝸桿和設計盡可能安靜的齒輪減速電機相結合，使其應用範圍廣泛，包括需要安靜運行的舞台設備。
-
·多種選項
多種齒輪減速電機選項可直接使用，具有廣泛的兼容性，包括海外標準（CE、UL、CCC 等）、不同電壓、戶外規格、變頻電機等。

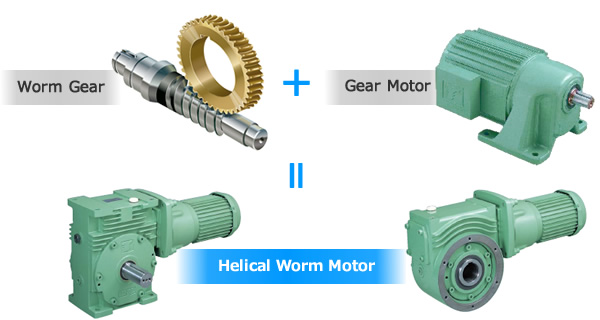

蝸輪和螺旋齒輪的完美組合
直角、高減速比輸出實心軸型 EWGM/TDGM-S
- ·減速比:1/100~1/3600
- ·馬達:0.1kW~2.2kW
- ·輸出扭矩:39N·m~11143N·m
正交高減速比輸出空心軸型 SWGM/TDGM-H
- ·減速比:1/100~1/3600
- ·馬達:0.1kW~2.2kW
- ·輸出扭矩:39N·m~11143N·m
產品規格
| 類型 | 用途 |
|---|---|
| A款 (標準規格) | 兼具高效率和高輸出，可與任何設備配合使用。 |
| B款 (自鎖規格) | 適用於升降機、翻轉機等重視自鎖性的組合 |
| C款 (環保規格) | 考慮到廚房垃圾處理機、破碎機等預測的衝擊，重視齒輪強度的組合 |
| X款 (特殊規格) | 適合應用程序的定制組合 |
產品目錄、使用說明書
型號表示例
| A款 標準規格 |
EWGM | 125 | S | A | T | 3600 | L | 020 | B | |||
| B款 自鎖設計 |
SWGM | 100 | H | B | V | 1200 | LF | 010 | ZH | - | K | |
| C款 環保設計 |
TDGM | 255 | H | C | B | 1800 | DF | 151 | B | W | ｜ ｜ |
|
| X款 組合特殊 |
TDGM | 150 | S | X | V | 4800 | LF | 010 | ｜ ｜ |
｜ ｜ |
｜ ｜ |
|
| 蝸桿尺寸 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ |
｜ ｜ |
｜ *減速機選項 |
|||
| EWJGM: 50, 63, 70 EWGM: 80, 100, 125, 150, 175, 200 SWJGM: 50, 63, 70 SWGM: 80, 100, 125, 150, 175, 200 TDGM: 175, 200, 225, 250, 280, 315 |
| ※電機選件 |
|||||||||||
| | 有無制動器 無標記:無制動器 B:有制動器 |
||||||||||||
| 輸出軸形狀 | | 電機容量 (示例) 020:三相0.2kW |
|||||||||||
| S:實心軸(EWJGM, EWGM, TDGM) H:空心軸(SWJGM, SWGM, TDGM) |
||||||||||||
| 規格 | 軸配置 [S:實心軸] 安裝T·B·E:L, R, LR 安裝V:LU, RU, LD, RD, LUD, RUD [H:空心軸] 安裝T·B·E:LF, RF, DF 安裝V:LF, RF |
|||||||||||
| A:標準規格 B:自鎖規格 C:環保規格 X:特殊組合 |
||||||||||||
| 安裝方向 | ||||||||||||
| T:輸出軸水平 B:輸出軸水平 V:輸出軸垂直 E:輸出軸水平 (僅限EWJGM、SWJGM) |
| 總減速比 (標稱減速比:例) 600:1/600 1200:1/1200 |
|||||||||||
*請在減速機選項符號前輸入“-”（連字號）。
※軸配置方向為從電機側觀察時。
*有關馬達選購代碼和減速機選購代碼，請參考此處。
其他
請聯繫我們以獲取有關 TERUS 的更多信息，包括價格和交貨期。
