電動缸T 系列
- 可使用AC (交流) 電源的額定推力2.45kN以上的中等推力區域電動氣缸。
- 具有強大負載保持能力的煞車馬達、實現低噪音的減速裝置、專為氣缸開發的高效能滾珠絲桿、保護配合裝置的安全機構
本產品提供多種可選配置，適用於各種應用場景。標配可戶外使用（電機防護等級 IP55）。 - 額定推力:2.45~39.2kN
- 公稱速度:9~120mm/s
特性
-
·易於選擇的兩款
根據安全機構的不同，有兩種類型。B型內置有濕式滑動離合器。
C型附推力檢測限位開關。
-
·豐富的規格系列
根據用途、推力、速度，標準準備了範圍廣泛的機型。推力可從2.45kN~39.2kN、速度可從9mm/s~120mm/s中選擇。
-
·可靠操作
所有車型均採用高效能滾珠絲桿、靜音減速裝置和高可靠性煞車馬達。每個系列還配備高可靠性的內建安全裝置。
它能有效防止過載。 -
·多種選項
行程調整限位開關備有外部式和內部式2種，行程感測器備有電位計方式和旋轉編碼器方式2種。
讓序列器控制更簡便
各類型 (保護裝置) 的使用和構造
根據安全機構的不同，準備了兩種類型。
-
·B型 (帶濕式滑動離合器)
減速段螺桿軸端內建濕式滑動離合器。採用特殊襯片，以在過載情況下提供保護。
特殊的內襯設計可在行程中提供保護。
-

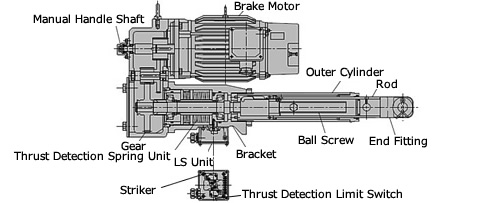

・C型（推力檢測裝置）
支架內置推力檢測彈簧單元。在停止按壓 (吸引) 或超負荷時需要電氣信號時可發揮效果。
在停止過程中，當負載側過載或行程轉移時，也會輸出電信號。
※特別是受到衝擊作用時，內置的彈簧可吸收撓性衝擊負荷。
標準型號列表
| 型號 | 額定推力 N {kgf} |
公稱速度 50/60Hz mm/s |
電機容量 kW |
手動軸每轉行程的 桿行程 mm |
桿旋轉力 N・m {kgf・m} |
公稱行程 mm |
|
|---|---|---|---|---|---|---|---|
| LPTB250 LPTC250 |
S | 2.45k {250} |
12.5/15 | 0.1 | 2.0 | 2.65 {0.27} |
200, 300, 400, 500, 600 |
| L | 25/30 | 0.1 | 1.0 | ||||
| M | 50/60 | 0.2 | 2.0 | ||||
| H | 100/120 | 0.4 | 4.0 | ||||
| LPTB500 LPTC500 |
S | 4.90k {500} |
12.5/15 | 0.1 | 2.0 | 2.29 {0.54} |
200, 300, 400, 500, 600, 800 |
| L | 25/30 | 0.2 | 1.0 | ||||
| M | 50/60 | 0.4 | 2.0 | ||||
| H | 100/120 | 0.75 | 3.9 | ||||
| LPTB1000 LPTC1000 |
S | 9.80k {1000} |
12.5/15 | 0.2 | 2.0 | 14.7 {1.5} |
200, 300, 400, 500, 600, 800, *1000 |
| L | 25/30 | 0.4 | 1.0 | ||||
| M | 50/60 | 0.75 | 2.0 | ||||
| H | 100/120 | 1.5 | 4.0 | ||||
| LPTB2000 LPTC2000 |
S | 19.6k {2000} |
12.5/15 | 0.4 | 2.0 | 35.3 {3.6} |
200, 300, 400, 500, 600, 800, *1000, *1200 |
| L | 25/30 | 0.75 | 1.0 | ||||
| M | 50/60 | 1.5 | 2.0 | ||||
| H | 75/90 | 2.2 | 3.0 | ||||
| LPTB4000 LPTC4000 |
S | 39.2k {4000} |
9/11 | 0.75 | 1.4 | 83.3 {8.5} |
200, 300, 400, 500, 600, 800, 1000, 1200, *1500 |
| L | 25/30 | 1.5 | 1.0 | ||||
| M | 35/42 | 2.2 | 1.4 | ||||
| H | 60/72 | 3.7 | 2.4 | ||||
※速度表示電機同步旋轉速度時的值。
※*標記行程時，額定推力有限。
產品目錄、使用說明書
電機規格
| 形式 | 全閉自冷形帶煞車 | |
|---|---|---|
| 輸出 | 參照標準機型一覽 | |
| 極數 | 四極 | |
| 電源 | 電壓 | 200V/200V/220V |
| 頻率 | 50Hz/60Hz/60Hz | |
| 額定時間 | 30分鐘額定 | |
| 耐熱等級 | B | |
| 保護結構 | 全閉屋外形（IP55） | |
型號表示例
| LPT | B | 1000 | L | 4 |
| ｜ 系列名稱 電動缸 T系列 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 額定推力 250:2.45kN{250kgf} 500:4.90kN{500kgf} 1000:9.80kN{1000kgf} 2000:19.6kN{2000kgf} 4000:39.2kN{4000kgf} 32000:313kN{32000kgf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 公稱行程 2:200mm 3:300mm 4:400mm 5:500mm 6:600mm 8:800mm 10:1000mm 12:1200mm 15:1500mm 20:2000mm |
| 類型 B：濕式滑動離合器 C：推力檢測裝置類型 |
公稱速度 S、L、M、H 實際速度 請參照 詳細信息。 |
|||
■椿本型號導航
類型
B：內建濕式滑動離合器作為過載保護裝置。
C：配備推力檢測裝置。
額定推力
是能夠動作的額定推力。
公稱速度
電機同步轉速時的氣缸工作速度。
各機型的速度值請參照詳細信息。
公稱行程
動作部的行程距離。根據推力不同，制作範圍也不同。
電機規格
Z:支持變頻器驅動。
V:電源的電壓及頻率為400/400/440V、50/60/60Hz。
V1:電源的電壓及頻率為380V、50Hz。
V2:電源的電壓及頻率為380V、60Hz。
V3:電源的電壓及頻率為415V、50Hz。
V4:電源的電壓及頻率為460V、60Hz。
T1:對應耐熱等級F 40°C。
T2:對應耐熱等級F 60°C。
T3:對應耐熱等級F 80°C。
T4:對應耐熱等級H 80°C。
N:CE規格。
N2:符合UL規格。
N3:CCC規格。
D:耐壓防爆設計。
A:無電機的適配器規格。
選項符號
L:附帶行程調整外部LS2個。
L3:附帶行程調整外部LS3個。
K2:包含兩個用於檢測行程位置的微動開關。
K4:4個內置微動開關，用於檢測行程位置。
P:內置檢測行程位置的電位器。
R:附帶輸出行程移動信號的旋轉編碼器。
C：配有U型夾具。
不能與位置偵測選項 K2、K4、P 和 R 同時安裝。
I：附 I 形先端金具。
推力為 58.8kN（6000kgf） 或以上的型號
I 型先端金具是標準配置（無需額外符號）。
J:帶防塵罩。
F:電機端子箱及行程調整外部LS安裝在與標準相反的一側。
可選擇推力39.2kN{4000kgf}以下的機種。
※提供多種選項。
產品型號列表
推力2.45kN{250kgf} (型號LPTB250~・LPTC250~)
| 速度 | 行程 mm |
濕式滑動 離合器 |
附推力檢測裝置 |
|---|---|---|---|
| S | 200 | LPTB250S2 | LPTC250S2 |
| 300 | LPTB250S3 | LPTC250S3 | |
| 400 | LPTB250S4 | LPTC250S4 | |
| 500 | LPTB250S5 | LPTC250S5 | |
| 600 | LPTB250S6 | LPTC250S6 | |
| L | 200 | LPTB250L2 | LPTC250L2 |
| 300 | LPTB250L3 | LPTC250L3 | |
| 400 | LPTB250L4 | LPTC250L4 | |
| 500 | LPTB250L5 | LPTC250L5 | |
| 600 | LPTB250L6 | LPTC250L6 | |
| M | 200 | LPTB250M2 | LPTC250M2 |
| 300 | LPTB250M3 | LPTC250M3 | |
| 400 | LPTB250M4 | LPTC250M4 | |
| 500 | LPTB250M5 | LPTC250M5 | |
| 600 | LPTB250M6 | LPTC250M6 | |
| H | 200 | LPTB250H2 | LPTC250H2 |
| 300 | LPTB250H3 | LPTC250H3 | |
| 400 | LPTB250H4 | LPTC250H4 | |
| 500 | LPTB250H5 | LPTC250H5 | |
| 600 | LPTB250H6 | LPTC250H6 |
推力4.90kN{500kgf} (型號LPTB500~・LPTC500~)
| 速度 | 行程 mm |
濕式滑動 離合器 |
附推力檢測裝置 |
|---|---|---|---|
| S | 200 | LPTB500S2 | LPTC500S2 |
| 300 | LPTB500S3 | LPTC500S3 | |
| 400 | LPTB500S4 | LPTC500S4 | |
| 500 | LPTB500S5 | LPTC500S5 | |
| 600 | LPTB500S6 | LPTC500S6 | |
| 800 | LPTB500S8 | LPTC500S8 | |
| L | 200 | LPTB500L2 | LPTC500L2 |
| 300 | LPTB500L3 | LPTC500L3 | |
| 400 | LPTB500L4 | LPTC500L4 | |
| 500 | LPTB500L5 | LPTC500L5 | |
| 600 | LPTB500L6 | LPTC500L6 | |
| 800 | LPTB500L8 | LPTC500L8 | |
| M | 200 | LPTB500M2 | LPTC500M2 |
| 300 | LPTB500M3 | LPTC500M3 | |
| 400 | LPTB500M4 | LPTC500M4 | |
| 500 | LPTB500M5 | LPTC500M5 | |
| 600 | LPTB500M6 | LPTC500M6 | |
| 800 | LPTB500M8 | LPTC500M8 | |
| H | 200 | LPTB500H2 | LPTC500H2 |
| 300 | LPTB500H3 | LPTC500H3 | |
| 400 | LPTB500H4 | LPTC500H4 | |
| 500 | LPTB500H5 | LPTC500H5 | |
| 600 | LPTB500H6 | LPTC500H6 | |
| 800 | LPTB500H8 | LPTC500H8 |
推力9.80kN{1000kgf} (型號LPTB1000~・LPTC1000~)
| 速度 | 行程 mm |
濕式滑動 離合器 |
附推力檢測裝置 |
|---|---|---|---|
| S | 200 | LPTB1000S2 | LPTC1000S2 |
| 300 | LPTB1000S3 | LPTC1000S3 | |
| 400 | LPTB1000S4 | LPTC1000S4 | |
| 500 | LPTB1000S5 | LPTC1000S5 | |
| 600 | LPTB1000S6 | LPTC1000S6 | |
| 800 | LPTB1000S8 | LPTC1000S8 | |
| 1000 | LPTB1000S10 | LPTC1000S10 | |
| L | 200 | LPTB1000L2 | LPTC1000L2 |
| 300 | LPTB1000L3 | LPTC1000L3 | |
| 400 | LPTB1000L4 | LPTC1000L4 | |
| 500 | LPTB1000L5 | LPTC1000L5 | |
| 600 | LPTB1000L6 | LPTC1000L6 | |
| 800 | LPTB1000L8 | LPTC1000L8 | |
| 1000 | LPTB1000L10 | LPTC1000L10 | |
| M | 200 | LPTB1000M2 | LPTC1000M2 |
| 300 | LPTB1000M3 | LPTC1000M3 | |
| 400 | LPTB1000M4 | LPTC1000M4 | |
| 500 | LPTB1000M5 | LPTC1000M5 | |
| 600 | LPTB1000M6 | LPTC1000M6 | |
| 800 | LPTB1000M8 | LPTC1000M8 | |
| 1000 | LPTB1000M10 | LPTC1000M10 | |
| H | 200 | LPTB1000H2 | LPTC1000H2 |
| 300 | LPTB1000H3 | LPTC1000H3 | |
| 400 | LPTB1000H4 | LPTC1000H4 | |
| 500 | LPTB1000H5 | LPTC1000H5 | |
| 600 | LPTB1000H6 | LPTC1000H6 | |
| 800 | LPTB1000H8 | LPTC1000H8 | |
| 1000 | LPTB1000H10 | LPTC1000H10 |
推力19.6kN{2000kgf} (型號LPTB2000~・LPTC2000~)
| 速度 | 行程 mm |
濕式滑動 離合器 |
附推力檢測裝置 |
|---|---|---|---|
| S | 200 | LPTB2000S2 | LPTC2000S2 |
| 300 | LPTB2000S3 | LPTC2000S3 | |
| 400 | LPTB2000S4 | LPTC2000S4 | |
| 500 | LPTB2000S5 | LPTC2000S5 | |
| 600 | LPTB2000S6 | LPTC2000S6 | |
| 800 | LPTB2000S8 | LPTC2000S8 | |
| 1000 | LPTB2000S10 | LPTC2000S10 | |
| 1200 | LPTB2000S12 | LPTC2000S12 | |
| L | 200 | LPTB2000L2 | LPTC2000L2 |
| 300 | LPTB2000L3 | LPTC2000L3 | |
| 400 | LPTB2000L4 | LPTC2000L4 | |
| 500 | LPTB2000L5 | LPTC2000L5 | |
| 600 | LPTB2000L6 | LPTC2000L6 | |
| 800 | LPTB2000L8 | LPTC2000L8 | |
| 1000 | LPTB2000L10 | LPTC2000L10 | |
| 1200 | LPTB2000L12 | LPTC2000L12 | |
| M | 200 | LPTB2000M2 | LPTC2000M2 |
| 300 | LPTB2000M3 | LPTC2000M3 | |
| 400 | LPTB2000M4 | LPTC2000M4 | |
| 500 | LPTB2000M5 | LPTC2000M5 | |
| 600 | LPTB2000M6 | LPTC2000M6 | |
| 800 | LPTB2000M8 | LPTC2000M8 | |
| 1000 | LPTB2000M10 | LPTC2000M10 | |
| 1200 | LPTB2000M12 | LPTC2000M12 | |
| H | 200 | LPTB2000H2 | LPTC2000H2 |
| 300 | LPTB2000H3 | LPTC2000H3 | |
| 400 | LPTB2000H4 | LPTC2000H4 | |
| 500 | LPTB2000H5 | LPTC2000H5 | |
| 600 | LPTB2000H6 | LPTC2000H6 | |
| 800 | LPTB2000H8 | LPTC2000H8 | |
| 1000 | LPTB2000H10 | LPTC2000H10 | |
| 1200 | LPTB2000H12 | LPTC2000H12 |
推力39.2kN{4000kgf} (型號LPTB4000~・LPTC4000~)
| 速度 | 行程 mm |
濕式滑動 離合器 |
附推力檢測裝置 |
|---|---|---|---|
| S | 200 | LPTB4000S2 | LPTC4000S2 |
| 300 | LPTB4000S3 | LPTC4000S3 | |
| 400 | LPTB4000S4 | LPTC4000S4 | |
| 500 | LPTB4000S5 | LPTC4000S5 | |
| 600 | LPTB4000S6 | LPTC4000S6 | |
| 800 | LPTB4000S8 | LPTC4000S8 | |
| 1000 | LPTB4000S10 | LPTC4000S10 | |
| 1200 | LPTB4000S12 | LPTC4000S12 | |
| 1500 | LPTB4000S15 | LPTC4000S15 | |
| L | 200 | LPTB4000L2 | LPTC4000L2 |
| 300 | LPTB4000L3 | LPTC4000L3 | |
| 400 | LPTB4000L4 | LPTC4000L4 | |
| 500 | LPTB4000L5 | LPTC4000L5 | |
| 600 | LPTB4000L6 | LPTC4000L6 | |
| 800 | LPTB4000L8 | LPTC4000L8 | |
| 1000 | LPTB4000L10 | LPTC4000L10 | |
| 1200 | LPTB4000L12 | LPTC4000L12 | |
| 1500 | LPTB4000L15 | LPTC4000L15 | |
| M | 200 | LPTB4000M2 | LPTC4000M2 |
| 300 | LPTB4000M3 | LPTC4000M3 | |
| 400 | LPTB4000M4 | LPTC4000M4 | |
| 500 | LPTB4000M5 | LPTC4000M5 | |
| 600 | LPTB4000M6 | LPTC4000M6 | |
| 800 | LPTB4000M8 | LPTC4000M8 | |
| 1000 | LPTB4000M10 | LPTC4000M10 | |
| 1200 | LPTB4000M12 | LPTC4000M12 | |
| 1500 | LPTB4000M15 | LPTC4000M15 | |
| H | 200 | LPTB4000H2 | LPTC4000H2 |
| 300 | LPTB4000H3 | LPTC4000H3 | |
| 400 | LPTB4000H4 | LPTC4000H4 | |
| 500 | LPTB4000H5 | LPTC4000H5 | |
| 600 | LPTB4000H6 | LPTC4000H6 | |
| 800 | LPTB4000H8 | LPTC4000H8 | |
| 1000 | LPTB4000H10 | LPTC4000H10 | |
| 1200 | LPTB4000H12 | LPTC4000H12 | |
| 1500 | LPTB4000H15 | LPTC4000H15 |
推力58.8kN{6000kgf} (型號LPTB6000~・LPTC6000~)
| 速度 | 行程 mm |
濕式滑動 離合器 |
附推力檢測裝置 |
|---|---|---|---|
| S | 500 | LPTB6000S5 | LPTC6000S5 |
| 1000 | LPTB6000S10 | LPTC6000S10 | |
| 1500 | LPTB6000S15 | LPTC6000S15 | |
| L | 500 | LPTB6000L5 | LPTC6000L5 |
| 1000 | LPTB6000L10 | LPTC6000L10 | |
| 1500 | LPTB6000L15 | LPTC6000L15 | |
| M | 500 | LPTB6000M5 | LPTC6000M5 |
| 1000 | LPTB6000M10 | LPTC6000M10 | |
| 1500 | LPTB6000M15 | LPTC6000M15 | |
| H | 500 | LPTB6000H5 | LPTC6000H5 |
| 1000 | LPTB6000H10 | LPTC6000H10 | |
| 1500 | LPTB6000H15 | LPTC6000H15 |
推力78.4kN{8000kgf} (型號LPTB8000~・LPTC8000~)
| 速度 | 行程 mm |
濕式滑動 離合器 |
附推力檢測裝置 |
|---|---|---|---|
| S | 500 | LPTB8000S5 | LPTC8000S5 |
| 1000 | LPTB8000S10 | LPTC8000S10 | |
| 1500 | LPTB8000S15 | LPTC8000S15 | |
| L | 500 | LPTB8000L5 | LPTC8000L5 |
| 1000 | LPTB8000L10 | LPTC8000L10 | |
| 1500 | LPTB8000L15 | LPTC8000L15 | |
| M | 500 | LPTB8000M5 | LPTC8000M5 |
| 1000 | LPTB8000M10 | LPTC8000M10 | |
| 1500 | LPTB8000M15 | LPTC8000M15 | |
| H | 500 | LPTB8000H5 | LPTC8000H5 |
| 1000 | LPTB8000H10 | LPTC8000H10 | |
| 1500 | LPTB8000H15 | LPTC8000H15 |
推力117kN{12000kgf} (型號LPTB12000~・LPTC12000~)
| 速度 | 行程 mm |
濕式滑動 離合器 |
附推力檢測裝置 |
|---|---|---|---|
| L | 500 | LPTB12000L5 | LPTC12000L5 |
| 1000 | LPTB12000L10 | LPTC12000L10 | |
| 1500 | LPTB12000L15 | LPTC12000L15 | |
| 2000 | LPTB12000L20 | LPTC12000L20 | |
| M | 500 | LPTB12000M5 | LPTC12000M5 |
| 1000 | LPTB12000M10 | LPTC12000M10 | |
| 1500 | LPTB12000M15 | LPTC12000M15 | |
| 2000 | LPTB12000M20 | LPTC12000M20 | |
| H | 500 | LPTB12000H5 | LPTC12000H5 |
| 1000 | LPTB12000H10 | LPTC12000H10 | |
| 1500 | LPTB12000H15 | LPTC12000H15 | |
| 2000 | LPTB12000H20 | LPTC12000H20 |
推力156kN{16000kgf} (型號LPTB16000~・LPTC16000~)
| 速度 | 行程 mm |
濕式滑動 離合器 |
附推力檢測裝置 |
|---|---|---|---|
| L | 500 | LPTB16000L5 | LPTC16000L5 |
| 1000 | LPTB16000L10 | LPTC16000L10 | |
| 1500 | LPTB16000L15 | LPTC16000L15 | |
| 2000 | LPTB16000L20 | LPTC16000L20 | |
| M | 500 | LPTB16000M5 | LPTC16000M5 |
| 1000 | LPTB16000M10 | LPTC16000M10 | |
| 1500 | LPTB16000M15 | LPTC16000M15 | |
| 2000 | LPTB16000M20 | LPTC16000M20 | |
| H | 500 | LPTB16000H5 | LPTC16000H5 |
| 1000 | LPTB16000H10 | LPTC16000H10 | |
| 1500 | LPTB16000H15 | LPTC16000H15 | |
| 2000 | LPTB16000H20 | LPTC16000H20 |
推力313kN{32000kgf} (型號LPTB32000~・LPTC32000~)
| 速度 | 行程 mm |
濕式滑動 離合器 |
附推力檢測裝置 |
|---|---|---|---|
| L | 500 | LPTB32000L5 | LPTC32000L5 |
| 1000 | LPTB32000L10 | LPTC32000L10 | |
| 1500 | LPTB32000L15 | LPTC32000L15 | |
| 2000 | LPTB32000L20 | LPTC32000L20 | |
| M | 500 | LPTB32000M5 | LPTC32000M5 |
| 1000 | LPTB32000M10 | LPTC32000M10 | |
| 1500 | LPTB32000M15 | LPTC32000M15 | |
| 2000 | LPTB32000M20 | LPTC32000M20 | |
| H | 500 | LPTB32000H5 | LPTC32000H5 |
| 1000 | LPTB32000H10 | LPTC32000H10 | |
| 1500 | LPTB32000H15 | LPTC32000H15 | |
| 2000 | LPTB32000H20 | LPTC32000H20 |
·LPT系列推力6000kgf以上的型號從2019年度開始過渡到LPU系列。
液壓缸簡易推力計算
・下面給出了將液壓缸輸出轉換為近似電動缸推力的公式。
