產品資訊 離合器
在兩個傳動軸之間傳遞和切斷旋轉的機械元件。
離合器分為兩種：凸輪式離合器（單向離合器）和SR式離合器（單向旋轉離合器）。凸輪式離合器採用機械無背隙結構，在內外輪之間佈置有多個凸輪，可用於三種不同的用途：止逆、超越和分度。
透過簡單的槓桿操作，SR 離合器可以精確地將連續旋轉的外輪（驅動側）的完整旋轉或整數圈旋轉傳遞給内輪（負載側）。
什麽是凸輪離合器 (單向離合器) ?
說到機械式單向離合器，就是椿本凸輪離合器。
這是一個機械式無背隙單向離合器，採用多凸輪結構。
陣容分為三類：止逆、超越和分度。
什麽是SR離合器 (一轉離合器) ?
SR離合器是一種離合器，透過簡單的槓桿操作，可以將連續旋轉的外輪（驅動側）向内輪（負載側）傳遞一圈或整數圈。
內外外輪嚙合的機制實現了高度可靠和精確的定時驅動，這是使用摩擦機構、棘輪機構或銷鍵機構的離合器所無法實現的。
離合器產品列表
超越
一種操作方法，其中凸輪離合器的外輪以傳遞扭矩，並且由於旋轉速度和方向的差異外輪繼續自由旋轉。
它類似於自行車的自由滑行運動。

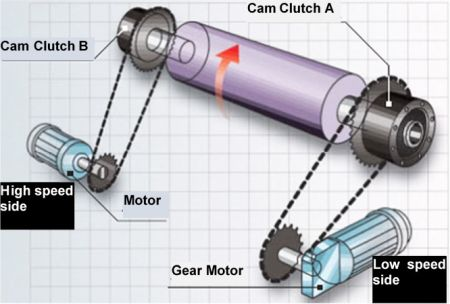

雙速驅動示例
圖為用於二速驅動的凸輪離合器示例。
低速驅動用齒輪馬達連續運行。
切換為高速驅動時，打開高速驅動用馬達。
| 凸輪離合器動作 | |
|---|---|
| 低速運轉時 | 高速運行時 |
 |
 |
| 凸輪離合器A嚙合， 凸輪離合器B空轉 |
凸輪離合器A為空轉、 凸輪離合器B為嚙合 |

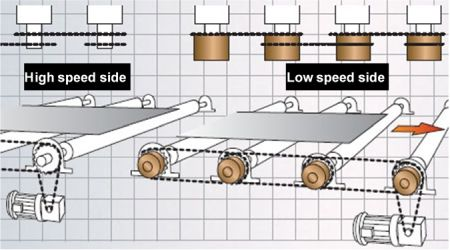

輥式輸送機移動實例
下圖顯示了凸輪離合器的示例，該離合器用於輸送材料從高速側移動到低速側。
滾筒輸送機由齒輪馬達透過鏈條驅動。
此時，凸輪離合器從外輪側接合。
當輸送物料從高速側進入低速側時，内輪會嘗試以比外輪更快的速度沿箭頭方向旋轉。此時，凸輪未嚙合，因此内輪可以自由旋轉。
當輸送物料的速度減慢，外輪内輪的旋轉速度相同時，嚙合點又回到外輪側。
| 凸輪離合器動作 | |
|---|---|
| 滾子驅動時 | 材料進入時 |
 |
 |
使用凸輪離合器的優點
- ·僅通過高速側電機的ON、OFF操作即可進行切換。
- ·從主電機向多個軸分配驅動時，也可進行切換運行。
MZ系列
型號MZ~
是用途最廣的類型。
- ·是從低速到高速，用途廣泛的類型。
- ·所有品種都是庫存即納品。
- - 鏈輪和其他零件透過外輪的內圓週作為軸頸連接。
- ·已封入潤滑脂。不需要潤滑相關的維護。
- - 另有（MZ-C）型聯軸器。
- -也可用於分度和止逆。
軸徑範圍mm
Φ15～Φ70
扭矩範圍N・m
186～3040
MZ-G系列
型號MZ□□ G~
這是MZ系列外輪週邊磨削規格。
- - 鏈輪和其他零件透過外輪外周作為軸頸連接。
- ·從低速到高速，用途廣泛。
- ·所有品種都是庫存即納品。
- ·已封入潤滑脂。
- ·不需要潤滑相關的維護。
- -也可用於分度和止逆。
軸徑範圍mm
Φ15～Φ70
扭矩範圍N・m
186～3040
軸徑範圍mm
Φ19～Φ250
扭矩範圍N・m
314～176000
PB系列
型號PB~
外輪是套筒，方便安裝外徑較小的鏈輪、齒輪、皮帶輪等。
- - 外徑較小的齒輪,鏈輪,皮帶輪等可以鍵結到外輪。
- ·適用於低速~中速用途。
- ·使用含油金屬軸承。
- ·所有品種都是庫存即納品。
軸徑範圍mm
Φ10～Φ45
扭矩範圍N・m
29.4～2110
軸徑範圍mm
Φ25～Φ42
扭矩範圍N・m
39.2～1400
軸徑範圍mm
Φ10～Φ30
扭矩範圍N・m
5.88～49
ML系列
型號ML~
支持中負荷，安裝方便。實現緊湊的設計。
- - 凸輪和滾子結構使滾子能夠起到軸承的作用，從而實現了緊湊的設計。
- ·封入了潤滑脂。不需要潤滑相關的維護。
- ·也備齊了帶防塵密封的2GD類型。
防塵性佳，可在粉塵多的場所使用。 - ·附帶出貨軸用止動圈。
- ·適用於中低速、中負荷的用途。
軸徑範圍mm
Φ15mm～Φ80mm
扭矩範圍N・m
70～2300
MR系列
型號MR~
這是一款專為外輪滑動而設計的凸輪離合器。
- - 當外輪空轉時，凸輪抬起（向上浮動），消除與内輪的接觸，從而提供極佳的抗空轉磨損性能。
- 由於它是為連續高速外輪空轉而設計的，因此嚙合旋轉速度應該較低。
軸徑範圍mm
Φ85～Φ160
扭矩範圍N・m
9500～33800
BB系列
型號BB~
軸承 (6200系列) 與凸輪離合器一體化。
- ·緊湊設計:在小空間內兼具單向離合器和軸承的功能，可有效利用空間。
- 安裝簡單：有兩種安裝方式可將其安裝到軸或殼體上：壓入和鍵固定式。
- - 扭力容量增加：透過外輪之間佈置多個凸輪，可以傳遞比殼式滾輪離合器更大的扭力。
- ·所有品種庫存:考慮到使用氛圍，備有帶油封的產品。
軸徑範圍mm
Φ15～Φ40
扭矩範圍N・m
29～260
