滾子鏈聯軸器（捲繞聯軸器）
- 由兩列滾子鏈和兩個鏈輪組成。
- 將鏈子纏繞在鏈輪上連接，拆卸後分離，因此無需移動裝置即可連接、分離。
- ·適用軸徑:Φ9.5mm~Φ700mm
- ·扭矩範圍:99.9~717000N·m
特性
-
·持久耐用
旋轉力由強力的滾子鏈和表面淬火強化的鏈輪齒分擔，可發揮出色的耐久性。
-
·簡單的連接和分解
只需拔插滾子鏈的1根管聯結銷即可輕松連接、分解。
-
·吸收大的不對齊
元件之間的間隙吸收兩個軸之間的較大不對齊。
-
·品種豐富
除了符合 JIS 標準的 15 種類型外，還有 9 種其他類型已標準化，總共有 24 種類型（滾子鏈聯軸器JIS B 1456-1989）。
品種齊全
| 型號 | 最大軸孔直徑 mm |
容許傳遞扭矩 N・m |
型號 | 最大軸孔直徑 mm |
容許傳遞扭矩 N・m |
|---|---|---|---|---|---|
| CR3812 | Φ16 | 99.9 | CR12018 | Φ125 | 13200 |
| CR4012 | Φ22 | 217 | CR12022 | Φ140 | 17100 |
| CR4014 | Φ28 | 295 | CR16018 | Φ160 | 28600 |
| CR4016 | Φ32 | 386 | CR16022 | Φ200 | 41700 |
| CR5014 | Φ35 | 562 | CR20018 | Φ205 | 57000 |
| CR5016 | Φ40 | 735 | CR20022 | Φ260 | 71900 |
| CR5018 | Φ45 | 931 | CR24022 | Φ310 | 129000 |
| CR6018 | Φ56 | 1750 | CR24026 | Φ380 | 157000 |
| CR6022 | Φ71 | 2370 | CR32022 | Φ430 | 255000 |
| CR8018 | Φ80 | 3880 | CR40020 | Φ470 | 494000 |
| CR8022 | Φ100 | 5580 | CR40024 | Φ590 | 602000 |
| CR10020 | Φ110 | 8780 | CR40028 | Φ700 | 717000 |
*允許的傳動扭力為 50 r/min或更低。
結構

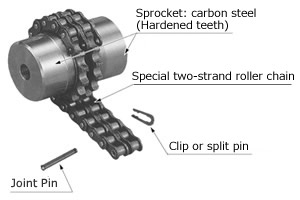

- -主體由兩個齒頂經過硬化處理的特殊鏈輪和一條特殊的雙排滾子鏈組成。
- - 連接銷、C型夾或開口銷作為特殊零件包含在內。
*這些部件也都可以單獨出售。
盒子 (另售)
在以下情況下，請務必安裝外殼:。
- (1) 在高轉速下使用時。
- (2) 在灰塵等磨損性環境中使用時。
- (3) 在潮濕等腐蝕性環境中使用時。
- - 透過將其連接到鏈聯軸器上，可以防止潤滑劑散落和灰塵進入，從而延長聯軸器的使用壽命。
- ·採用可與軸成直角方向分離的分形設計，便於安裝和檢查。

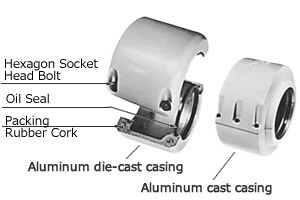

殼體結構
- ·表殼為鋁壓鑄制或鋁鑄物制的2分割構造，配合面上
貼有密封墊 (含合成橡膠軟木) 。 - ·作為零件，附帶有4~6個帶六角孔的螺栓和專用油封。
- ·油封和墊片也作為單品零件銷售。潤滑用潤滑脂請另外購買。
- ·請將油封安裝在振動較大的一側。
- ·垂直使用時，請將油封側朝上。
為防止潤滑脂泄漏，請向本公司咨詢。
產品目錄、使用說明書
型號表示例
| CR | 38 | 12 | H |
| | 系列 |
| 鏈條編號 |
| 鏈輪齒數 |
| H:本體 K:表殼 |
| 配孔系列 | ||||
| CR6022 | - | NH35JD2 | X | NF40FD2 |
| | 尺寸 |
| 左輪轂符號 |
| 右轂符號 |
||
| 輪轂種類 | 軸孔徑公差 | 軸孔直徑 | 鍵槽公差 | 止付螺絲位置 |
|---|---|---|---|---|
| N | H | 35 | J | D2 |
| N | F | 40 | F | D2 |
| N:標準輪轂 |
F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
軸孔直徑為 以1mm為單位 |
J:新JISJs9 P:新JISP9 F:舊JISF7 E:舊JISE9 |
 單擊放大 |
配孔系列（軸孔表面處理）產品型號導航器
產品型號列表
