過負荷扭矩保護装置TGE系列

產品圖片
  • 相同尺寸、可進行大範圍扭矩設定的款式
  • ·使用軸承,中心構件安裝在軸承部分內,因此跳動比TGB系列小。
  • ·可選擇可安裝小直徑皮帶輪、寬幅皮帶輪的類型1和可直接安裝A型鏈輪皮帶輪的類型3
  • ·消除過載原因後,只需旋轉驅動側即可自動重新嚙合。
  • - 作為扭矩傳遞元件的球和凹槽的排列方式是一種獨特的組合,只能在一個地方嚙合。
×
--最小可用鏈輪齒數-- (可拖動)

最小可用鏈輪齒數

·TGE系列

〈類型1〉

型號 鏈輪最小齒數
RS35 RS40 RS50 RS60 RS80
TGE17-1 18 14 12 - -
TGE25-1 25 20 17 15 12
TGE35-1 32 25 20 18 14
TGE50-1 - 31 26 22 17

將特殊B型鏈輪的輪轂安裝在連接適配器上時的最小齒數。

〈類型3〉

型號 鏈輪最小齒數
RS35 RS40 RS50 RS60 RS80
TGE17-3 23 18 15 - -
TGE25-3 32 25 21 18 14
TGE35-3 39 30 25 21 17
TGE50-3 - 40 33 28 22

註)沒有考慮鏈輪的傳遞能力。

結構

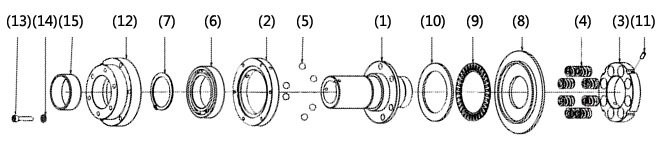

TGE17-1~50-1 (類型1)

TGE17-1~50-1( タイプ1) 構造

(1) 輪轂 (2) 驅動板 (3) 調節螺母 (4) 螺旋彈簧 (5) 驅動球 (6) 滾珠軸承

(7) 子母環 (8) 護套 (9) 推力軸承 (10) 推力軸承 (11) 六角孔螺栓 (12) 安裝適配器

(13) 六角孔固定螺栓 (14) 彈簧墊圈 (15) 幹軸承

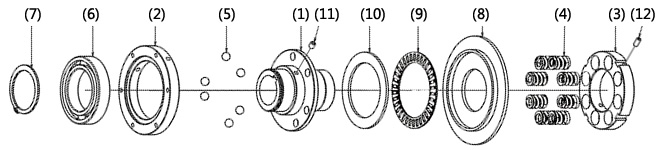

TGE17-3~50-3 (類型3)

TGE17-3~50-3( タイプ3) 構造

(1) 輪轂 (2) 驅動板 (3) 調節螺母 (4) 螺旋彈簧 (5) 驅動球 (6) 滾珠軸承

(7) 子母環 (8) 護蓋 (9) 推力軸承 (10) 推力滾子 (11) 六角孔固定螺釘

(12) 六角孔固定螺釘

工作原理

請通過動畫觀看TGE系列的工作原理。

正常運行時 (嚙合時)

TGE系列的動力從輪轂進入,並通過驅動球傳輸到輸出端的驅動板。(反之亦然)

鏈輪和時規皮帶輪直接用螺栓固定在該驅動盤上。

輪轂的法蘭部分設置有幾個驅動球進入的孔,驅動球放置在那裡。
作為輸出側的驅動板上有放入驅動球的口袋,驅動球以螺旋彈簧通過推力滾子加壓的狀態進行動力傳遞。

工作原理

超負荷 (行程)

當發生過載時,驅動球將推力滾子推到螺旋彈簧一側,並在旋轉時驅動
從金屬板的口袋飛出,切斷動力。

此時,由於蓋板向螺旋彈簧一側移動,通過TG感測器等檢測該移動量,
發生過負荷後,可簡單地自動停止驅動源。

復原方法

超負荷後,重新啟動的話,旋轉一圈以內就會自動恢復到固定位置。

TGE系列在工作後持續旋轉後會連續復位,因此發生過負荷後,請利用TG感測器等檢測出過負荷,立即停止驅動源。

規格 (標準型號)

設定扭矩範圍N・m 重復轉矩精度 背隙 復原方法
1.0~700 ±5% 自動

■類型1:可安裝小直徑鏈輪及寬幅皮帶輪

■類型3:可直接安裝A型鏈輪、皮帶輪的通用類型

產品目錄、使用說明書

型號顯示

※單體類型

TGE 50 - M 3 - TH40JD2 - N245
|
系列
|
尺寸



|
類型
1:類型1
3:類型3
|
軸孔符號
|
扭矩設定值
N・m
彈簧強度
L:弱彈簧
M:中彈簧
H:強彈簧
軸孔符號詳細信息
軸孔徑公差 軸孔直徑 鍵槽公差 止付螺絲位置
T H 40 J D2
T:ショックガード側
F:F7
G:G7
H:H7
軸孔直徑為
以1mm為單位
J:新JISJs9 (標準)
P:新JISP9
F:舊JISF7

單擊放大

■椿本型號導航

選擇型號:

*要生成正確的格式編號,請按從左到右的順序選擇項目。

系列 尺寸 彈簧強度 類型 軸孔直徑 軸孔直徑
公差
鍵槽
公差
止付螺絲位置 扭矩
設定值
 TGE

1.0

5.0
  N・m

產品型號列表

※單擊形狀編號以顯示詳細信息。

設定扭矩範圍
N・m
類型1 類型3
軸孔直徑範圍
mm
型號 軸孔直徑範圍
mm
型號
1.0~5.0 12~15 TGE17-L1 12~17 TGE17-L3
2.0~10 TGE17-M1 TGE17-M3
4.0~20 TGE17-H1 TGE17-H3
5.0~25 12~22 TGE25-L1 12~25 TGE25-L3
10~50 TGE25-M1 TGE25-M3
20~100 TGE25-H1 TGE25-H3
20~100 17~32 TGE35-L1 17~35 TGE35-L3
40~200 TGE35-M1 TGE35-M3
80~400 TGE35-H1 TGE35-H3
30~200 27~48 TGE50-L1 27~50 TGE50-L3
60~400 TGE50-M1 TGE50-M3
120~700 TGE50-H1 TGE50-H3

選項

TG感測器

這是一款專為過負荷扭矩保護装置設計的接近開關式過載偵測感測器。它可以檢測過負荷扭矩保護装置上的過載情況(擋板沿軸向移動),並停止馬達或發出警報。

TG感測器
交流類型 直流類型
型號 TGS8 TGS8DN
電源
電壓
額定 AC24~240V -
可用範圍 AC20~264V(50/60Hz) DC10~30V
消耗電流 1.7mA以下 (at AC200V) 16mA以下
控制輸出 (開關容量) 5~100mA 最高200mA
指示燈 動作顯示
使用環境溫度 -25°C至+70°C (非結冰)
使用環境濕度 35~95% RH
輸出形式 - NPN
操作模式 NC (表示未檢測到感測器板時的輸出開關狀態)
絕緣電阻 50MΩ以上 (DC500V兆時) 充電部一次與盒子之間
質量 約45g (電線長2m) 約56g (電線長2m)
殘余電壓 >> 查看特徵數據 2.0V以下 (負荷電流200mA·電線長2m)
使用說明書 TGS8感測器 TGS8DN感測器
×
--負載殘余電壓特性-- (可拖動)

負載殘余電壓特性

負載殘余電壓特性

尺寸圖

交流類型TGS8

交流類型

直流類型TGS8DN

直流類型

選定計算

我們將從椿本過負荷扭矩保護装置系列中挑選最適合您使用條件的過負荷扭矩保護装置。

請點選本頁面頂部的「選定計算」標籤。

返回此頁面的頂部

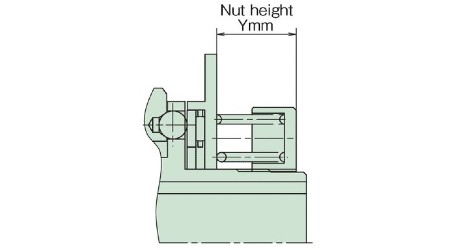

轉矩調整

1.請從扭矩相關圖中讀取所需扭矩對應的螺母高度值,並擰緊調節螺母至該值。(參照下圖)
擰緊調節螺母時,請松開2處螺釘後,在調節螺母外側的缺口部掛上鉤扣扳手(參見下表,單獨銷售)並旋轉。
產品的扭矩與下面的相關圖不一定一衹,請作為參考使用。

轉矩調整
懸掛扳手
尺寸 TGE25 TGE35 TGE50
扳手No. FK-0070 FK-0092 FK-0105

2. 一旦確定了扭矩,就可以將該值添加到銘牌上,這樣即使拆卸產品進行維護,也可以輕鬆恢復到先前設定的扭矩。
此外,您還可以透過在螺母輪轂端面上刻印匹配標記,使複製品更加精確。

扭矩相關圖

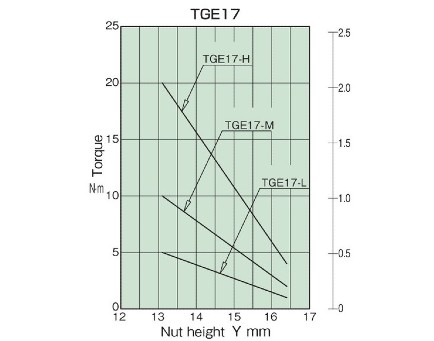

トルク相関図_TGE17

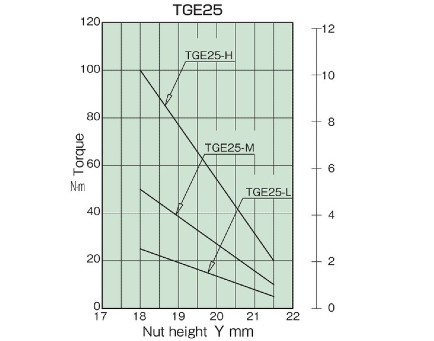

トルク相関図_TGE25

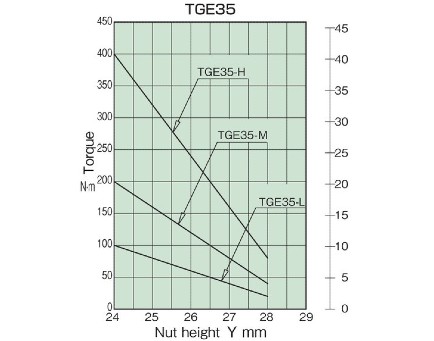

トルク相関図_TGE35

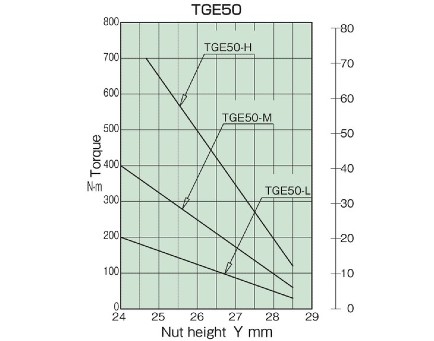

トルク相関図_TGE50
